汽车螺栓氢脆断裂失效分析：深度解析氢脆断裂与解决方案

在汽车制造领域，螺栓作为关键的连接元件，其可靠性直接关系到整车的安全性能。近期，我们接到一例紧急委托，一批经过镀锌处理的汽车螺栓在装配过程中意外断裂，客户急需查明原因并寻求解决方案。广东省华南检测技术有限公司，凭借20年的失效分析经验，迅速响应，为客户提供了一站式的专业检测分析服务。

汽车螺栓氢脆断裂失效分析检测

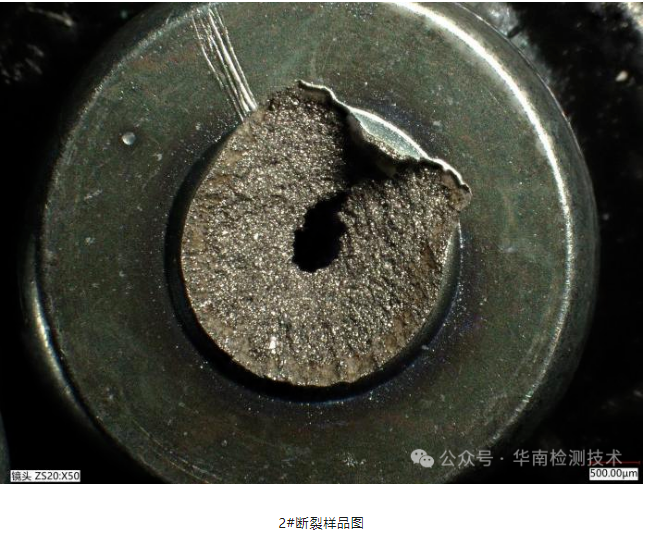

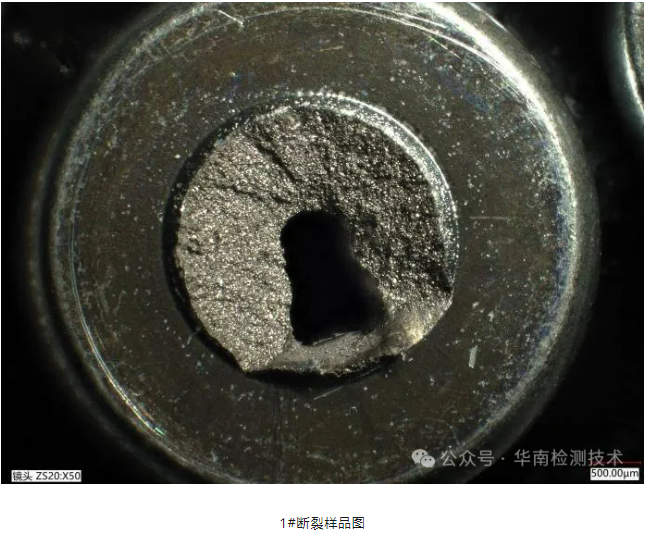

断口检查

通过对断裂螺栓的宏观检查，我们发现断裂均发生在头部和杆部过渡区域，断口未见明显腐蚀迹象，这一现象初步指向了材料内部的断裂机制。

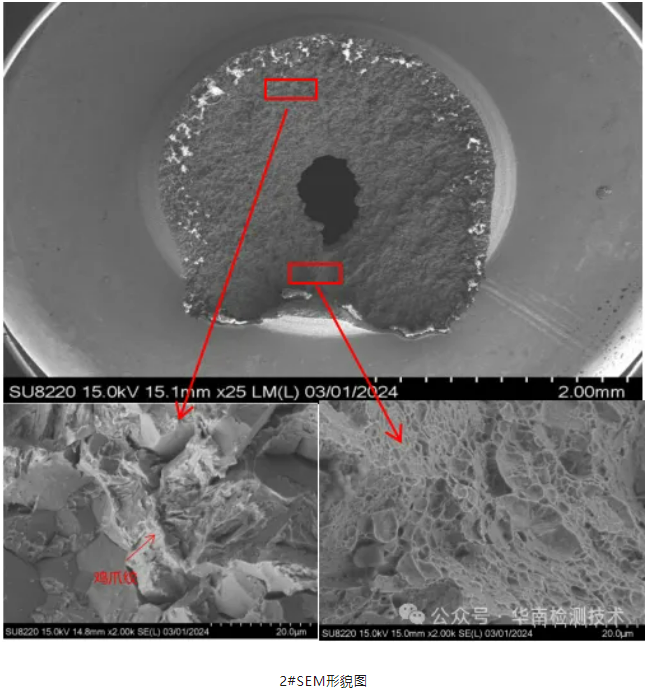

SEM分析

利用扫描电子显微镜(SEM)对断口进行微观分析，我们观察到断口整体呈冰糖状形貌，属于沿晶脆性断裂，沿晶界面上可见明显的鸡爪纹，这是氢脆断裂的典型特征。

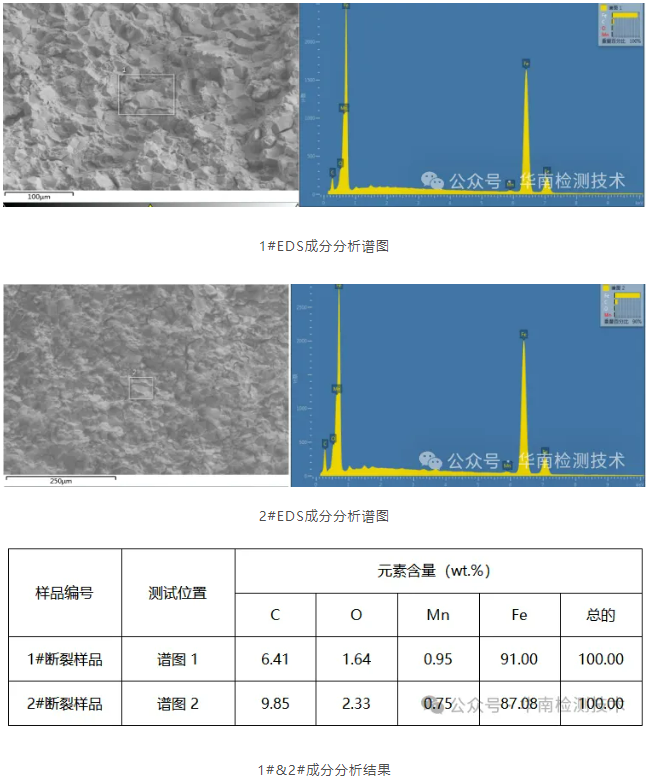

EDS分析

能量色散X射线光谱(EDS)分析结果显示，断面未检测到异常元素，排除了材料污染或成分偏差对断裂的影响。

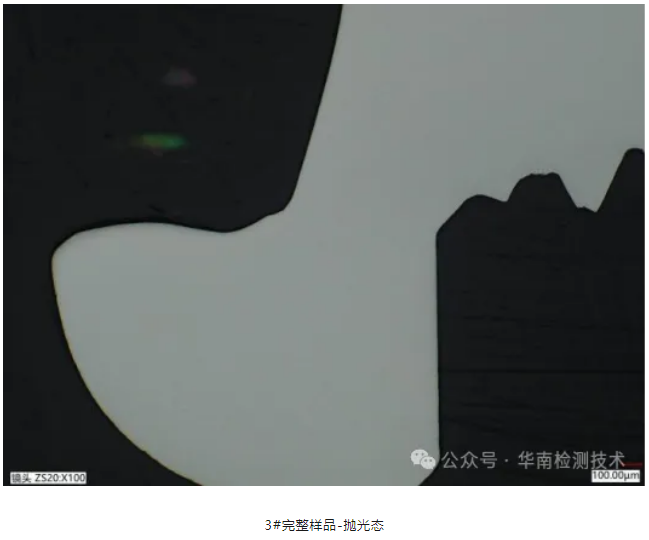

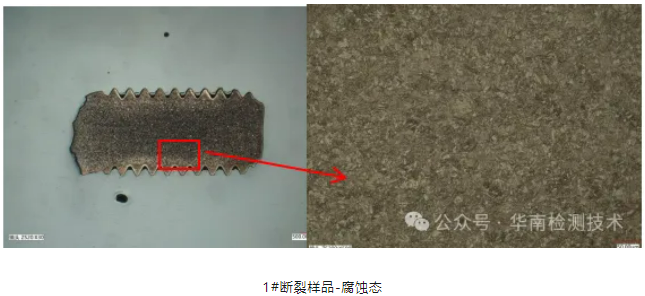

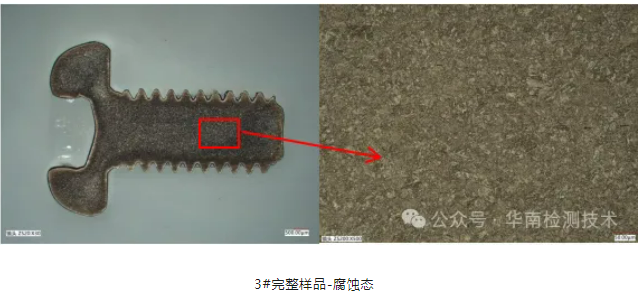

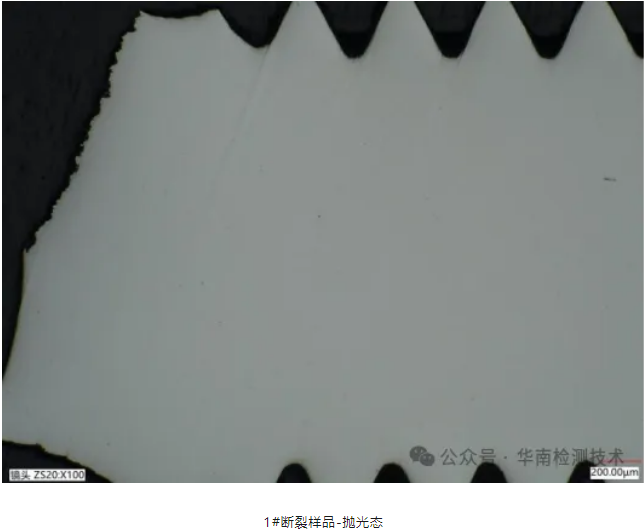

金相组织检查

金相检查发现，断裂样品和完整样品均未见明显组织缺陷，均为正常的回火索氏体组织，表明材料的热处理状态符合要求。

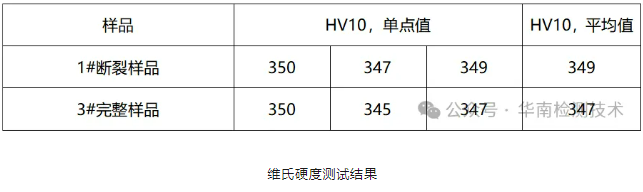

维氏硬度检测

维氏硬度测试结果显示，断裂样品和完整样品的心部硬度均符合客户要求，但偏上限，这可能与氢脆敏感性增加有关。

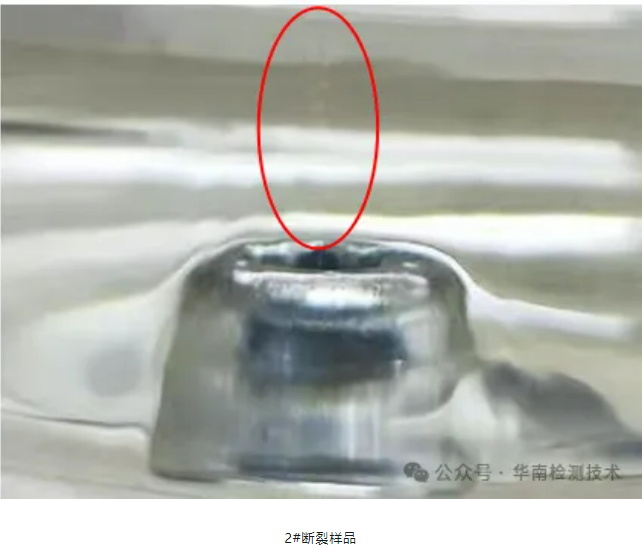

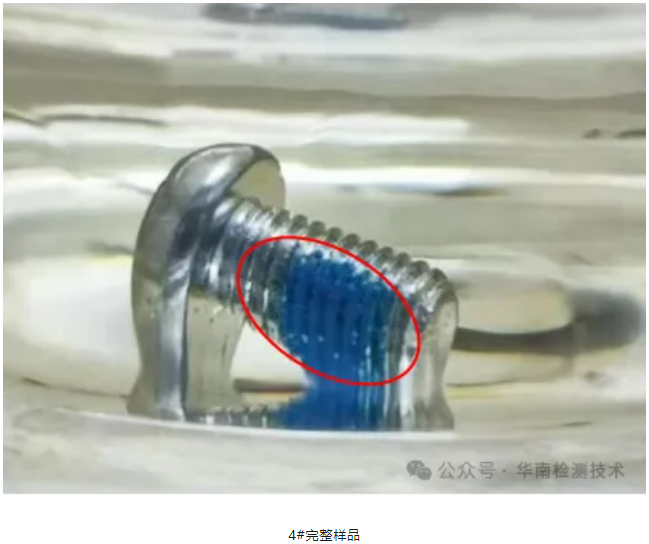

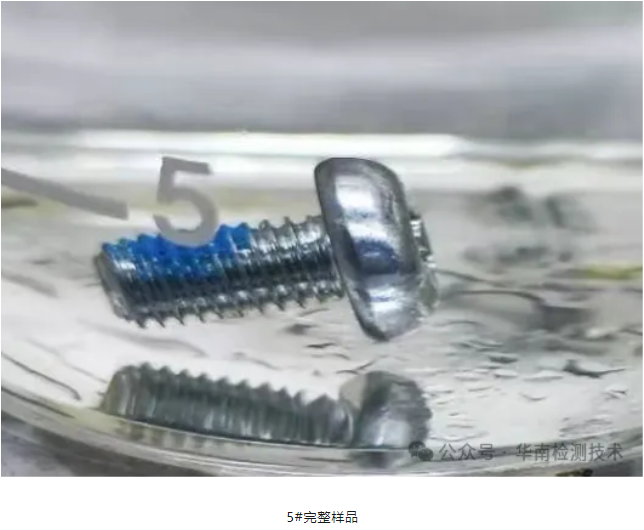

去氢效果检测

通过模拟实际的去氢过程，我们发现断裂样品和部分完整样品去氢效果不佳，而经过优化处理的样品则表现良好，这一结果直接关联到了氢脆断裂的原因。

结论

综合上述测试分析，我们得出结论：样品的断裂原因为镀锌后去氢不彻底导致的氢脆断裂。这一结论不仅基于断口的宏观和微观特征，还结合了材料的组织状态、硬度测试和去氢效果的评估。

建议

为了避免未来类似氢脆断裂的发生，我们建议：

严格控制电镀后的去氢处理：严格按照工艺要求进行除氢处理，并根据实际情况必要时延长除氢时间，以确保氢含量降至安全水平。

优化热处理工艺：调整回火温度和保温时间，以减少心部硬度偏上限的情况，降低氢脆敏感性。

定期进行失效分析培训提高生产和质量控制人员对失效模式的认识，以便及时发现并处理潜在问题。

广东省华南检测技术有限公司，凭借先进的检测设备和丰富的失效分析经验，不仅能够为客户提供精准的失效原因分析，还能提供针对性的解决方案，帮助客户提升产品质量，保障汽车安全。我们致力于成为您在失效分析领域的可靠伙伴。

华南检测：http://www.gdhnjc.com/websiteMap

广东省华南检测技术有限公司专注于失效分析、材料分析、成分分析、可靠性测试、配方分析等检测分析服务，拥有CMA和CNAS资质。公司坐落于东莞大岭山镇，邻近松山湖高新技术产业开发区，配备了行业内先进的测试设备和专业技术团队。华南检测技术有限公司的客户涵盖多个行业，包括半导体、电子元件、纳米材料、通信、新能源、汽车、航空航天、教育和科研等领域。
