深入剖析：广东省华南检测技术有限公司揭秘芯片开裂失效之谜

在半导体行业的精密世界中，芯片开裂可能导致灾难性的产品失效。广东省华南检测技术有限公司凭借20年的失效分析经验，为您提供深入的失效分析服务。本文将通过一个实际案例，详细展示我们的分析流程、测试技术和解决方案，确保您的产品可靠性。

芯片开裂失效分析案例背景：

某芯片在最终测试中遭遇O/S故障，客户急需查明原因。广东省华南检测技术有限公司接到任务，立即启动了全面的失效分析流程。

芯片开裂失效分析测试分析：

我们的分析过程是系统而全面的，确保每一个细节都不被忽视。

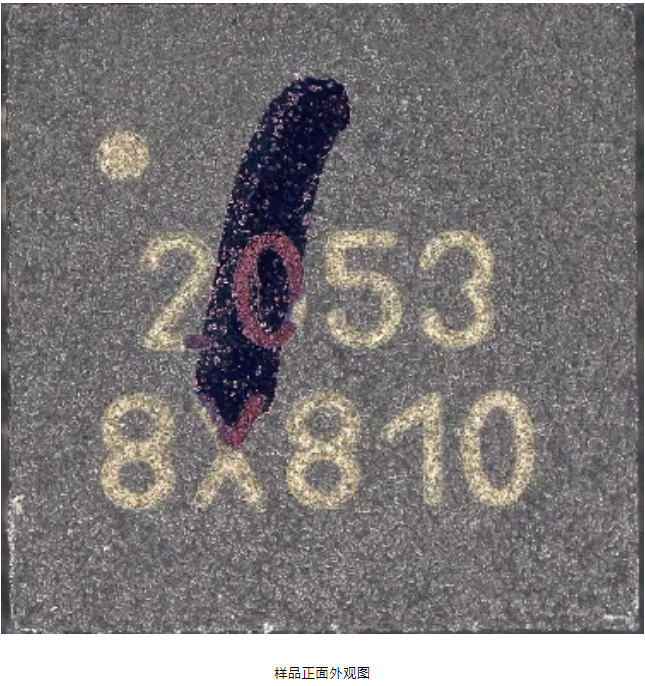

外观检查：

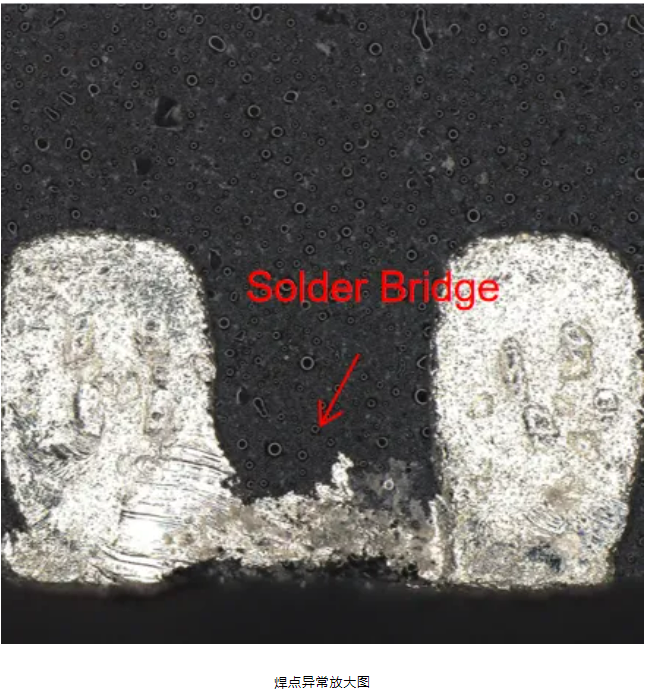

利用高倍显微镜对样品的正反面进行了细致的外观检查，发现背面焊点存在异常，而其他表面未见异常。这一发现提示我们，问题可能出在焊接过程中或材料本身的缺陷。

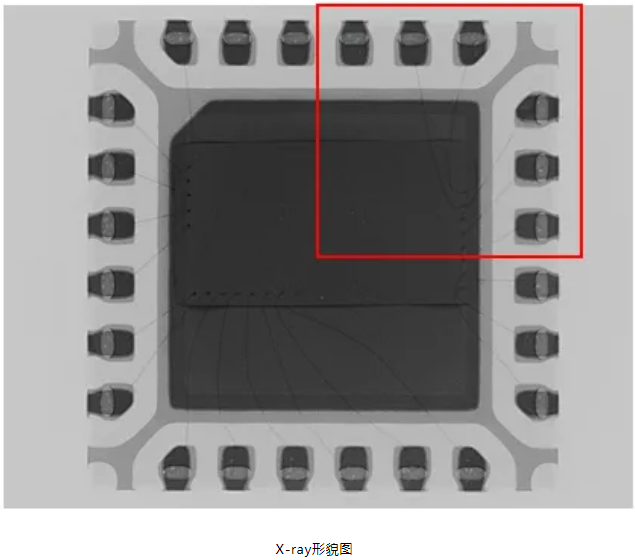

X-Ray分析：

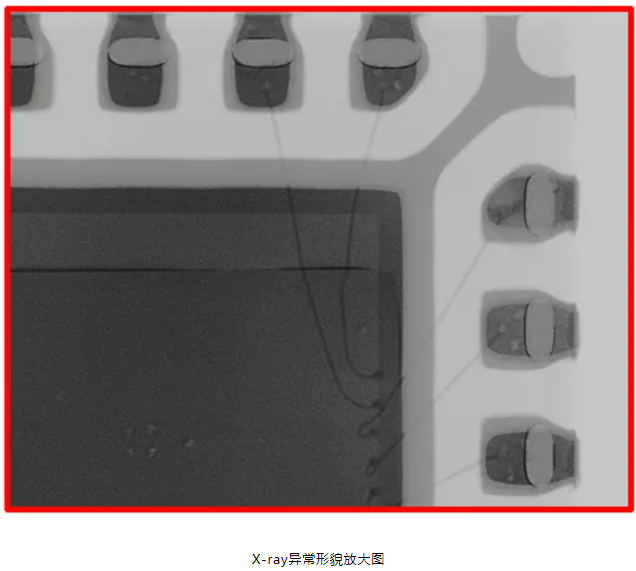

通过X-ray检查，我们发现样品顶部金线有异常凹陷，这是导致焊点异常的直接原因。X-Ray分析能够穿透材料表面，揭示内部结构的异常，这对于确定失效模式至关重要。

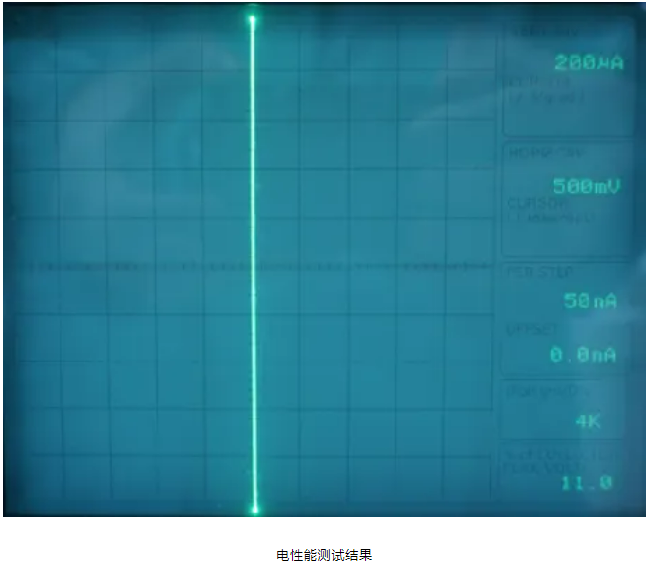

电性能测试：

电性能测试结果显示Pin8与Pin9之间存在短路，这进一步证实了我们的初步判断。短路可能是由于焊接不良或材料缺陷导致的电连接异常。

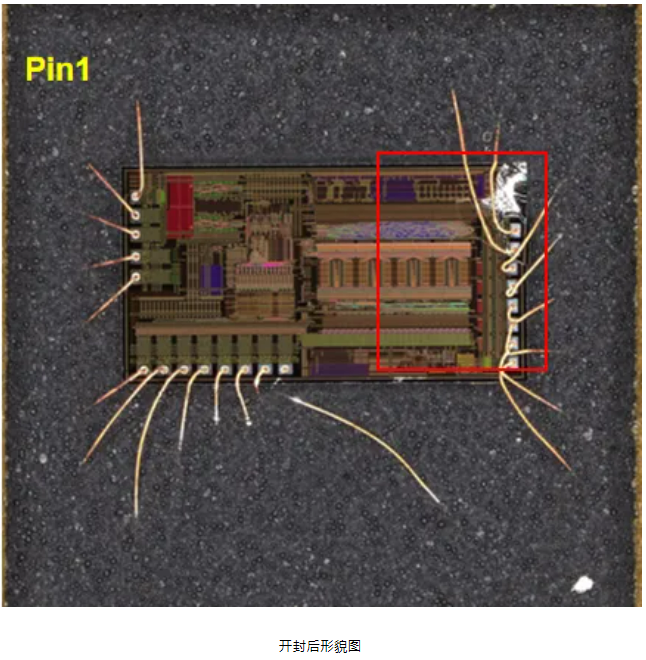

开封检查：

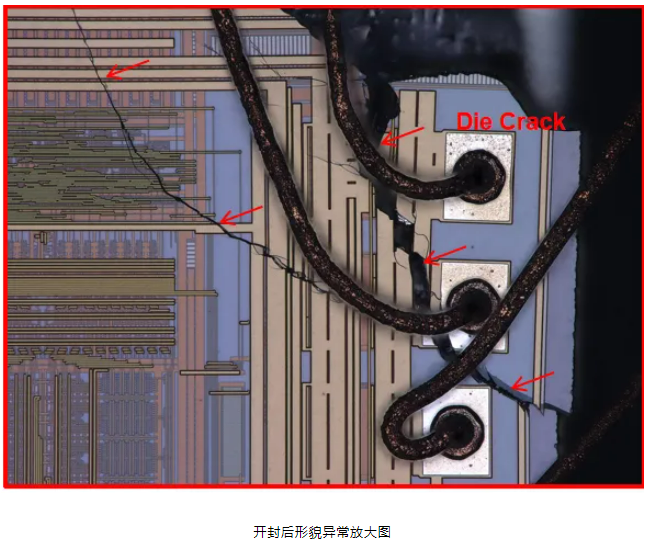

开封后，我们发现芯片本身存在开裂现象，这是导致测试异常的根本原因。开封检查是失效分析中的关键步骤，它允许我们直接观察到芯片内部的物理损伤。

微观分析：

利用扫描电子显微镜(SEM)对开裂区域进行了微观分析，观察到裂纹的形态和分布，以及可能的裂纹起源点。SEM分析能够提供高分辨率的图像，帮助我们理解裂纹的形成机制。

材料分析：

对芯片材料进行了化学成分分析，以确定是否存在材料不纯或成分不均匀的问题。这些因素都可能导致材料的脆性增加，从而引发开裂。

热力学分析：

通过热力学分析，我们评估了芯片在不同温度下的膨胀和收缩行为，以及这些热力学特性如何影响芯片的机械稳定性。

力学性能测试：

对芯片进行了力学性能测试，包括拉伸、压缩和弯曲测试，以评估其抗裂性能。这些测试有助于我们了解芯片在实际使用条件下的力学响应。

环境应力筛选(ESS)：

通过环境应力筛选，我们模拟了芯片在实际使用中可能遇到的各种环境条件，以评估其在极端条件下的可靠性。

芯片开裂失效分析结论：

经过一系列的测试和分析，我们得出结论：芯片开裂是导致测试异常的根本原因。这一发现不仅为客户解决了眼前的问题，也为其后续的产品改进提供了方向。

芯片开裂失效分析建议：

为了避免类似失效的发生，我们建议：

加强原材料质量控制：从源头上确保芯片材料的均匀性和可靠性，减少因材料缺陷导致的开裂风险。

优化封装工艺：调整封装过程中的温度、压力等参数，减少热应力和机械应力对芯片的影响。

增强设计强度：在芯片设计阶段考虑更多的应力因素，增强芯片结构的抗裂性能。

定期进行可靠性测试：通过定期的可靠性测试，及时发现潜在的失效风险，减少产品在市场中的失效率。

广东省华南检测技术有限公司的优势：我们不仅提供失效分析服务，还致力于为客户提供全面的解决方案。我们的实验室配备了业界先进的测试设备，能够对测试样品进行可靠性检测、失效分析以及功能性能验证。我们的服务对象涵盖半导体、电子元器件、纳米材料等多个领域，我们的专业团队拥有强大的可靠性测试标准解读能力，丰富的测试方案设计优势，以及快速响应客户需求的能力。
