二极管短路失效分析：广东省华南检测技术的专业解决方案

在现代汽车电子领域，LED灯作为照明系统的核心组件，其可靠性至关重要。广东省华南检测有限公司接到了一个二极管短路失效分析案例，某车辆LED灯在D3位置的二极管失效，导致整个照明系统无法正常工作。这一问题不仅影响了车辆的安全性，也给制造商带来了潜在的经济损失。因此，我们的任务是迅速而准确地分析二极管失效的原因，并提供有效的解决方案。

一、二极管短路失效分析测试项目

1、二极管外观检查

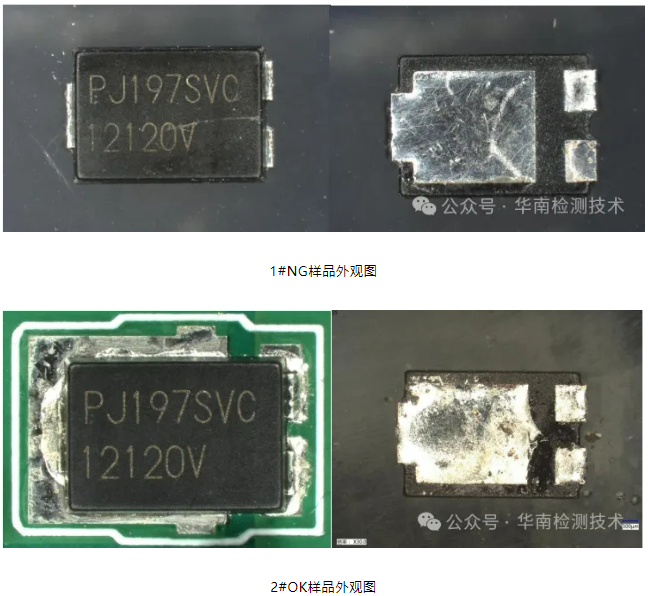

首先，我们对失效的二极管进行了外观检查。通过光学显微镜对比失效样品（1#）与正常样品（2#），我们发现两者的印字一致，且没有明显的异常特征形貌。这一步骤排除了制造缺陷和物理损伤的可能性。

2、二极管电性能检查

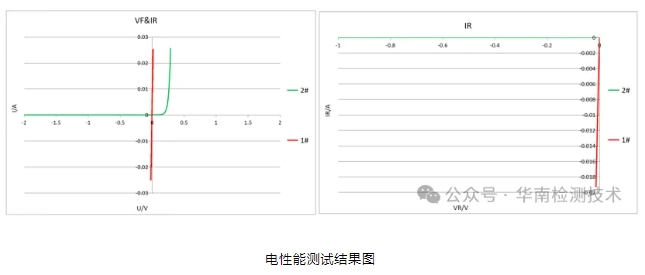

进一步的电性能测试揭示了关键信息：1#样品表现出电阻性短路。这一发现指向了二极管内部可能存在的电气问题。

3、二极管X-ray 检测

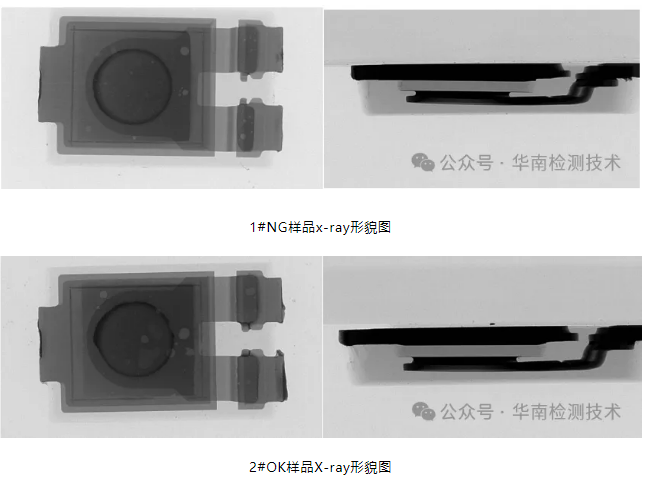

为了深入了解二极管内部结构，我们进行了X-ray检测。结果显示，尽管1#样品存在短路问题，但其内部结构与2#样品相比并无明显异常形貌特征。这表明短路可能并非由物理损伤引起。

4、二极管开封分析

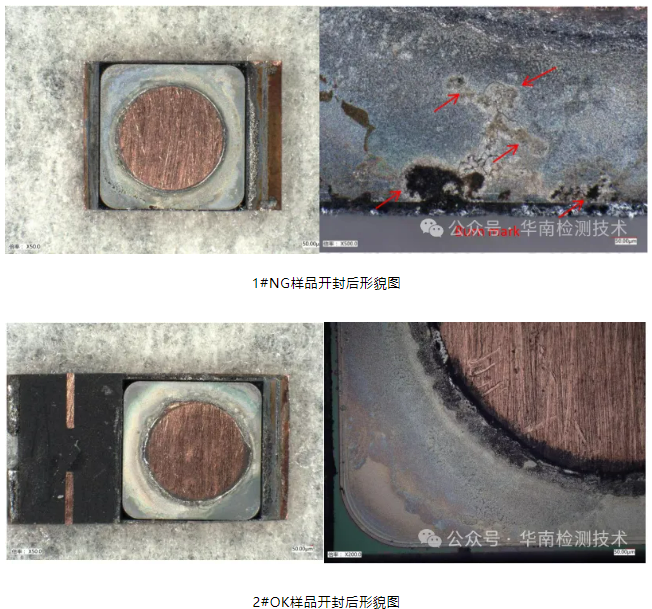

为了进一步确认失效原因，我们对1#样品进行了机械式开封分析。开封后发现，与2#样品相比，1#样品的Die表面存在明显的burn mark，这是过热损伤的直接证据。

5、二极管成分分析

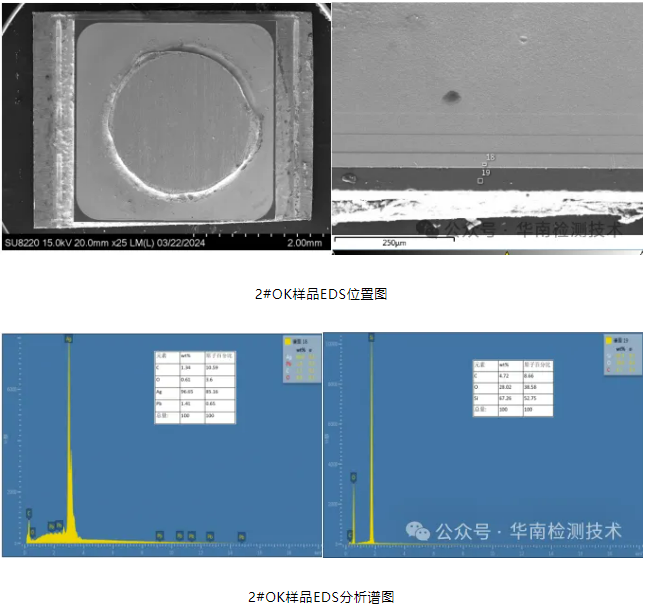

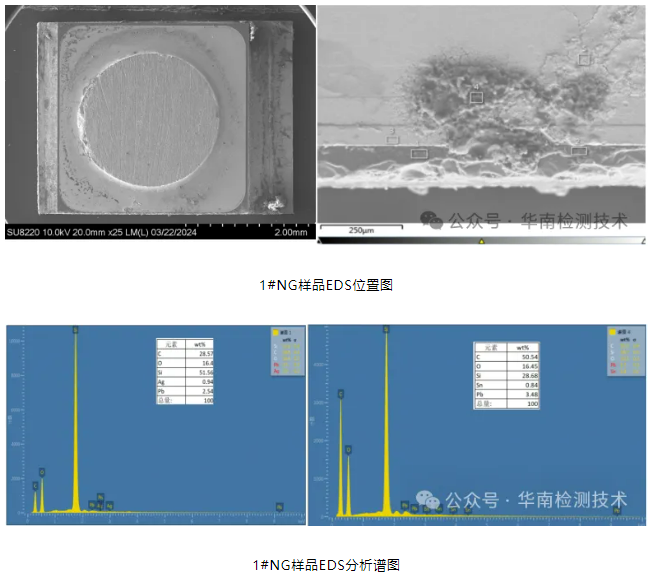

最后，我们对烧伤位置进行了能量色散X射线光谱（EDS）分析。结果显示，并未发现有可能导致短路或漏电的异常元素，进一步证实了过电压击穿损坏的假设。

6、结论

综合上述测试分析，我们得出结论：导致二极管短路失效的原因是过电压击穿损坏。这一失效模式可能由电网波动、大功率设备开关或雷击等瞬态过电压事件引起。

建议

针对此类失效，我们建议采取以下措施：

电路设计优化：在电路设计中加入过电压保护元件，如TVS二极管或压敏电阻，以吸收瞬态过电压，保护LED灯的二极管不受损害。

质量控制加强：在生产过程中加强质量控制，确保二极管在规定的电压范围内工作，避免因电压波动导致的损坏。

定期检测与维护：对车辆的照明系统进行定期检测和维护，及时发现并更换可能存在隐患的二极管，以保证系统的稳定运行。
