一、电容切片分析技术原理与核心价值

电容切片分析（Cross-section Analysis）是一种基于破坏性物理分析的精密检测技术，通过精密切割、树脂镶嵌、逐级研磨抛光等制样工艺，结合高倍率光学显微镜（OM）与扫描电子显微镜（SEM）观测，对电容器内部微观结构进行纳米级剖面解析。

该技术能够精准揭示MLCC（多层陶瓷电容）、钽电容、铝电解电容等元器件的介质层均匀性、电极完整性、焊接界面状态及潜在缺陷分布，是电子制造业质量管控与失效分析的"金标准"手段。

在电子产品向高集成化、微型化发展的趋势下，电容内部结构缺陷已成为导致电路故障的主要隐患。传统外观检查与电性能测试无法识别介质内空洞、电极分层、热应力微裂纹等深层缺陷，而电容切片分析通过三维剖面透视，可将隐藏的质量风险转化为可视化的数据证据，为工艺优化、供应商管理、质量纠纷仲裁提供权威技术支撑。

二、电容切片分析核心检测能力

2.1 检测项目与精度参数

电容切片分析覆盖电子元器件全维度质量评估，核心检测能力包括：

结构剖析类：介质层厚度测量（精度±0.1μm）、电极层数与间距分析、内电极与端电极连接状态评估、封装层完整性检查；

缺陷识别类：介质内空洞/气泡检测（可识别≥1μm级气孔）、陶瓷-环氧界面分层、热应力裂纹（45°裂纹/Y型裂纹）、电应力击穿通道、电极结瘤与浆料堆积；

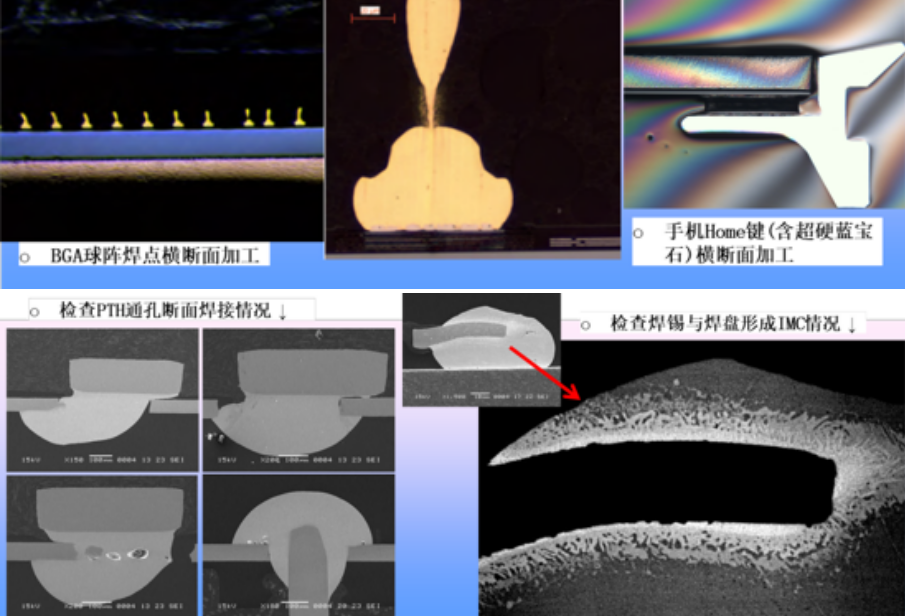

工艺评估类：焊接润湿质量、IMC层（金属间化合物）生长状态、镀层厚度均匀性、PCB铜箔层数与通孔质量。

检测精度可达亚微米级，满足AEC-Q200汽车电子、IEC 60384系列等严苛标准要求。

2.2 核心检测设备配置

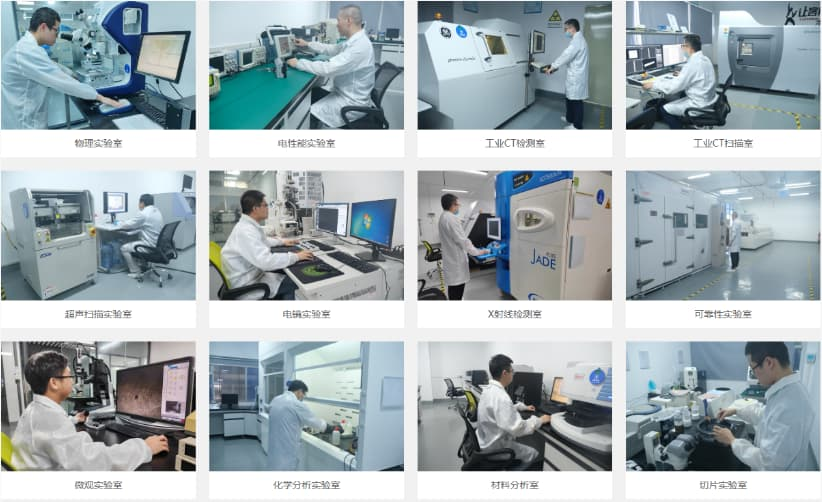

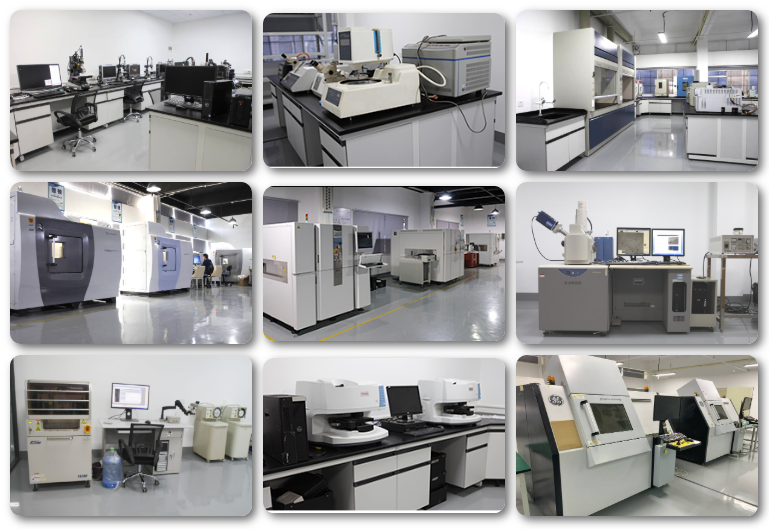

专业电容切片分析实验室需配备：精密切割机（金刚石锯片，控制切割应力）、真空冷镶嵌机（确保树脂充分渗透）、自动研磨抛光机（多级砂纸逐级研磨）、金相显微镜（50×-1000×倍率观测）、场发射扫描电镜（SEM，纳米级分辨率）、能谱仪（EDS，元素成分分析）。先进实验室还配置FIB双束聚焦离子束，用于纳米级精准制样与微观结构分析。

三、电容切片分析标准流程

3.1 科学严谨的六步制样流程

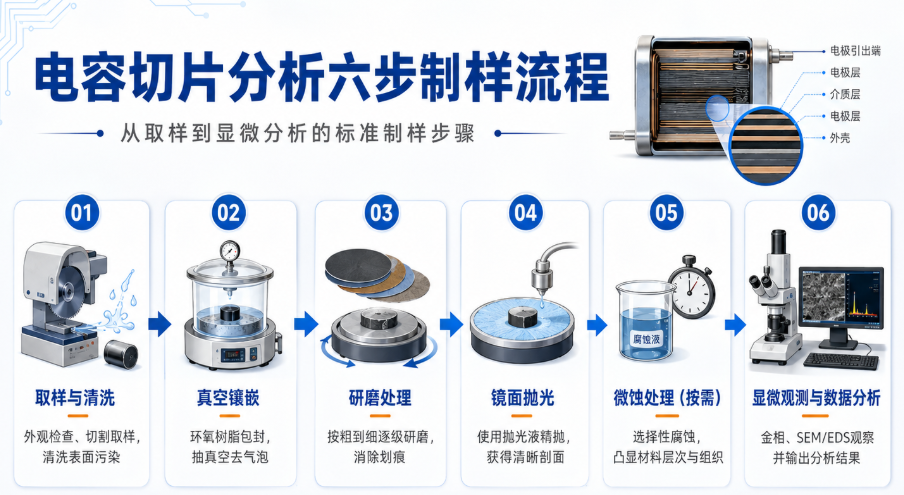

第一步：取样与清洗

对待检电容进行外观检查并拍照记录，使用精密切割机截取代表性样品，切割位置距分析点2.54mm（符合IPC-TM-650规范），避免热损伤。采用丙酮或超声波清洗去除表面污染物。

第二步：真空镶嵌

将样品竖直固定于镶嵌模具，调配环氧树脂与固化剂，通过真空渗透仪抽真空排除气泡，确保树脂完全包封样品。真空镶嵌可保护脆弱结构，防止研磨过程中产生二次损伤。

第三步：研磨处理

采用180目→400目→800目→1200目→2000目砂纸逐级研磨，每级研磨后更换方向90°，消除前级划痕。研磨至接近目标剖面时，改用精细研磨控制进给量。

第四步：镜面抛光

使用抛光绒布配合金刚石抛光液（3μm→1μm→0.25μm）进行粗抛与精抛，使剖面达到镜面效果，确保显微观察清晰度。

第五步：微蚀处理（按需）

采用氨水+双氧水混合腐蚀液（5%-10%浓度）对切片进行选择性腐蚀，凸显金属间化合物、晶界等微观组织特征，便于区分不同材料层次。

第六步：显微观测与数据分析

通过金相显微镜进行低倍整体观察，定位异常区域；再使用SEM进行高倍形貌分析，配合EDS进行元素成分 mapping，最终输出形貌照片、缺陷尺寸数据及失效机理判定报告。

3.2 切片方法分类

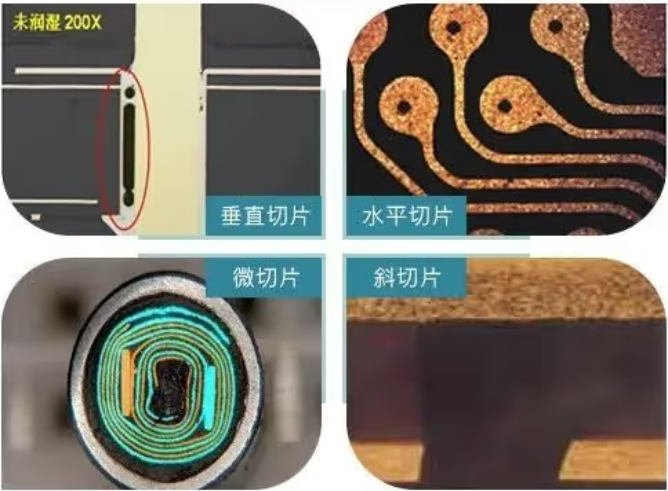

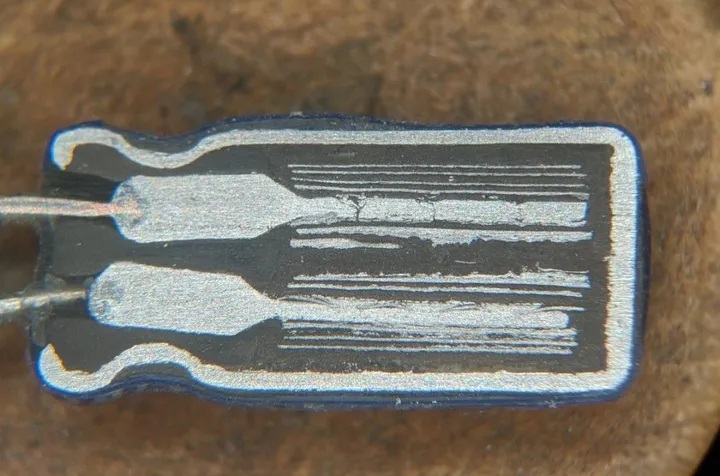

纵切片（垂直切片）：沿垂直于电容板面方向切开，适用于观察介质层堆叠结构、电极垂直分布、焊接界面结合状态，是电容失效分析常用的切片方式。

水平切片（横向切片）：沿平行于板面方向逐层研磨，用于辅助判断BGA焊点空洞、水平分层等缺陷，常与纵切片配合使用。

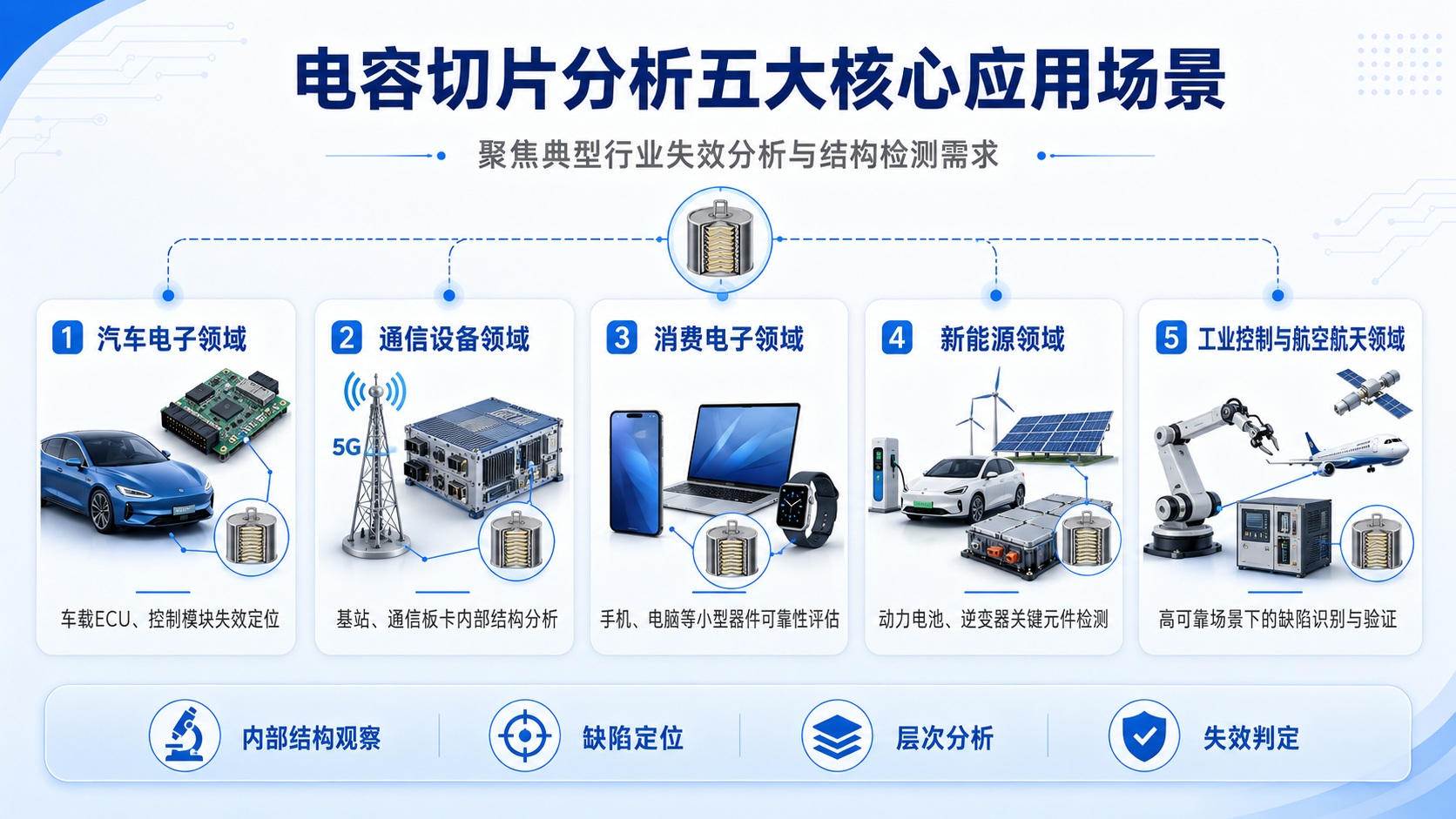

四、电容切片分析五大核心应用场景

4.1 汽车电子领域

新能源汽车电控系统、ADAS控制器中大量使用MLCC电容，其可靠性直接关系到行车安全。电容切片分析用于验证AEC-Q200标准符合性，检测电容在-40℃~150℃温度循环后的内部结构稳定性，识别因热膨胀系数不匹配导致的陶瓷-环氧界面分层，预防批量性失效风险。

4.2 通信设备领域

5G基站、光模块中的高频电容对介质均匀性要求极高。通过切片分析可检测介质层厚度偏差、内电极错位等工艺缺陷，优化射频性能与信号完整性，降低通信设备故障率。

4.3 消费电子领域

智能手机、可穿戴设备中的微型化电容（01005/008004尺寸）易出现机械应力裂纹。切片分析可精准判定裂纹起源（45°角裂纹多源于PCB弯曲应力，Y型裂纹多源于热冲击），指导SMT工艺参数优化与结构设计改进。

4.4 新能源领域

光伏逆变器、储能系统中的DC-Link薄膜电容需承受高纹波电流。切片分析用于检测电极与介质界面结合质量、金属化膜厚度均匀性，评估长期运行后的老化状态，预防因局部放电导致的绝缘失效。

4.5 工业控制与航空航天领域

高可靠性工业控制器、航天器电源管理模块中的电容需通过严格的质量筛选。切片分析作为破坏性物理分析（DPA）的核心环节，用于验证供应商工艺一致性，确保元器件在极端环境下的长期可靠性。

五、电容切片分析执行标准与资质要求

5.1 核心检测标准

电容切片分析严格遵循以下国际与国家标准：

IPC-TM-650 2.1.1：手动微切片法标准制样规范

IPC-TM-650 2.2.5：微切片检验方法

IPC-A-600G：印制板的可接受性标准

IPC-A-610G：电子组件的可接受性标准

IEC 60384-1：固定电容器通用要求

GB/T 14472：电容器结构要求

AEC-Q200：汽车电子委员会无源元件应力测试标准

5.2 第三方检测机构资质

具备电容切片分析能力的第三方检测机构须持有CMA（中国计量认证）与CNAS（中国合格评定国家认可委员会）双重资质，确保检测报告具有法律效力与国际互认性。华南检测技术有限公司作为通过CNAS L19097/CMA认证编号202219016795的双认证实验室，其出具的电容切片分析报告可作为质量纠纷仲裁、产品认证审核的权威依据。

六、电容切片分析实战案例

案例一：陶瓷电容耐压不良失效根因诊断

客户痛点：某电源模块制造商的陶瓷电容器在客户端耐压测试中频繁击穿，导致整批产品退货，面临供应链索赔风险。

检测方案：广东省华南检测技术有限公司接收NG样品与OK对照样品，执行外观光学检查→X-Ray透视→C-SAM超声扫描→金相切片分析→SEM/EDS微观分析的全流程诊断。

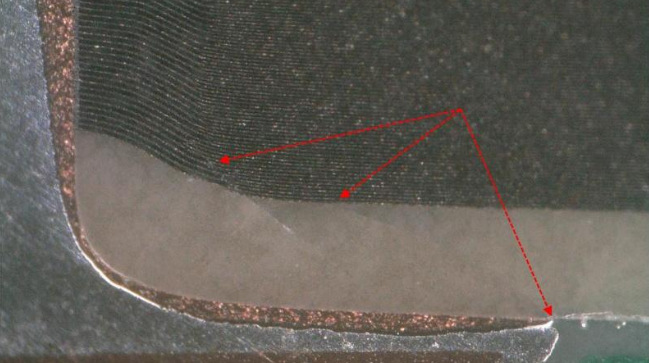

切片发现：金相切片显示NG样品环氧树脂封层与陶瓷基材存在明显界面脱壳，产生气隙；SEM观测发现裂缝通路存在碳化痕迹，且碳化区域集中于边缘封装较薄位置。OK样品未见异常。

根因判定：二次包封模块固化过程中，灌胶高温超过环氧树脂玻璃转化温度（Tg），导致陶瓷-环氧界面脱粘产生气隙。固化冷却时环氧体积收缩产生的残余应力进一步劣化界面粘结，形成弱点击穿路径。

改善效果：客户优化固化工艺参数（升温速率从3℃/min降至1.2℃/min，增加去离子水三级漂洗），并引入来料切片抽检机制。实施后电容耐压不良率从3.2%降至0.05%，年减少质量损失超800万元。

案例二：MLCC机械应力裂纹工艺优化

客户痛点：某通信设备厂商的MLCC电容在单板分割工序后出现隐性开路，故障率1.8%，传统检测手段无法定位失效点。

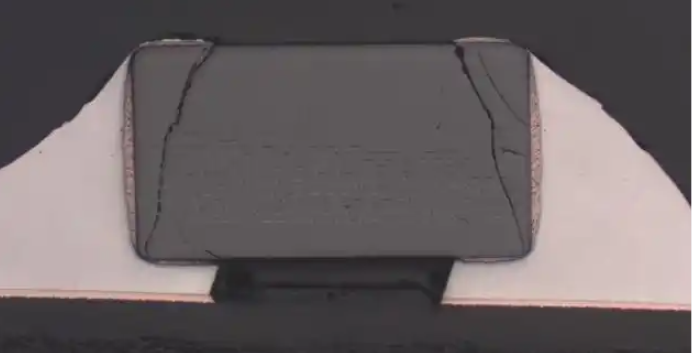

检测方案：采用垂直切片+水平切片联合分析，金相显微镜观测发现电容本体存在典型45°角裂纹，裂纹起源于器件上下金属化端，向内部扩展至电极层高度的一半。

根因判定：PCB分板过程中机械弯曲应力超过MLCC瓷体抗弯强度，导致应力裂纹。裂纹在初期未完全贯穿，但在温度循环与振动环境下逐渐扩展，最终造成开路失效。

改善效果：客户调整分板工艺（引入激光分板替代V-cut，增加支撑夹具），并对1210以上大尺寸MLCC布局进行应力隔离设计。实施后裂纹不良率降至0.12%，产品可靠性通过500次温度循环验证。

七、电容切片分析报告办理指南

7.1 检测周期与费用

标准电容切片分析服务周期为3-5个工作日（可加急至2个工作日）。基础切片分析费用为500元/截面起，具体根据样品数量、分析复杂度（是否需要SEM/EDS、FIB制样等）及报告用途（常规检测/仲裁检测）进行合理调整。

7.2 送样要求

送检样品需提供：失效样品（≥3件，含NG与OK对照样）、产品规格书、失效现象描述、使用环境参数。样品需防静电包装，避免运输过程中二次损伤。

7.3 报告效力

由CMA/CNAS双认证实验室出具的电容切片分析报告，具有法律效力，可用于：供应商质量索赔、产品认证审核（如AEC-Q200、IATF 16949）、司法鉴定、技术改进验证等场景。

八、选择专业电容切片分析机构的核心要素

选择第三方检测机构时，应重点考察：

资质认证：是否具备CMA/CNAS双资质，认可范围是否覆盖电子元器件失效分析领域；

设备能力：是否配备场发射SEM、FIB、工业CT等高端设备，能否提供从宏观到微观的完整分析链；

技术团队：工程师是否具备IPC认证资质及10年以上失效分析经验；

行业口碑：是否服务过华为、比亚迪、宁德时代等头部企业，是否有公开可查的成功案例；

服务效率：能否提供3-5天标准周期及加急服务，是否支持技术咨询与工艺改进建议。

广东省华南检测技术有限公司作为华南地区领先的第三方检测机构，拥有15年电子制造检测经验，累计服务327家行业头部企业，年均出具电容切片分析报告超500份，故障定位准确率达98.7%，为企业提供从失效诊断到工艺优化的一站式技术解决方案。

九、电容切片分析常见问答

Q1：电容切片分析是否属于破坏性检测？

A：是的，电容切片分析属于破坏性物理分析（DPA），样品经切割、镶嵌后无法复原。因此建议送检时提供足够数量的样品（含对照样），并优先进行非破坏性检测（如X-Ray、C-SAM）定位疑似失效区域后再进行切片。

Q2：切片分析能否检测所有类型的电容？

A：电容切片分析适用于MLCC（多层陶瓷电容）、钽电容、铝电解电容、薄膜电容等绝大多数封装形式的电容器。对于超大尺寸电解电容或特殊封装，需提前与实验室沟通制样方案。

Q3：电容切片分析与X-Ray检测有什么区别？

A：X-Ray检测属于非破坏性检测，可快速筛查内部明显缺陷（如大空洞、错位），但分辨率有限（通常≥5μm），无法识别微裂纹、界面分层等精细缺陷。切片分析属于破坏性检测，分辨率可达纳米级，是失效根因诊断的有效手段。两者通常配合使用，遵循"先非破坏、后破坏"的分析原则。

Q4：检测报告中的SEM/EDS数据如何解读？

A：SEM照片显示微观形貌（如裂纹走向、分层界面），EDS数据提供元素成分信息（如检测出异常氯元素可指向清洗残留，碳化区域碳元素富集可判定电击穿路径）。专业实验室会提供详细的图文解读与失效机理判定，无需客户自行分析。

Q5：电容切片分析能否用于供应商来料检验？

A：可以。许多电子制造企业将切片分析纳入IQC（来料质量控制）抽检流程，通过定期对关键物料进行切片抽检，监控供应商工艺稳定性，预防批量性质量风险。建议每季度对高风险物料执行1-2批次切片抽检。
