芯片切片分析:半导体失效分析核心技术原理与检测服务

发布日期:2026-06-16阅读量:4
  • 0
  • 芯片切片分析:半导体失效分析核心技术原理与第三方检测服务全解析

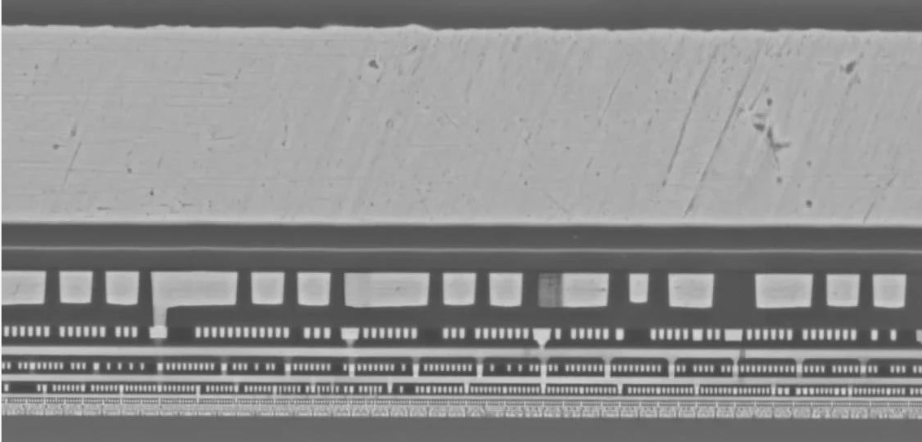

    芯片切片分析


    一、芯片切片分析技术概述

    1.1 什么是芯片切片分析

    芯片切片分析(Chip Cross-Sectioning) 是半导体失效分析(Failure Analysis)和物理性检测中至关重要的一环。通过将芯片特定部位精确地暴露出来,研究人员可以在显微镜(如SEM、TEM)下直接观察芯片内部的微观结构,包括晶体管、电路布线、金属层、介电层等,从而深入分析缺陷、测量尺寸、验证工艺或查找故障根因。

    芯片切片分析技术广泛应用于半导体制造、电子显微学和材料科学等领域,不仅有助于优化芯片设计、提升性能和可靠度,还可以用于故障检测和质量控制。通过对出现故障的芯片进行切片分析,可以查明故障原因和位置,为修复和改进工作提供有力支持。

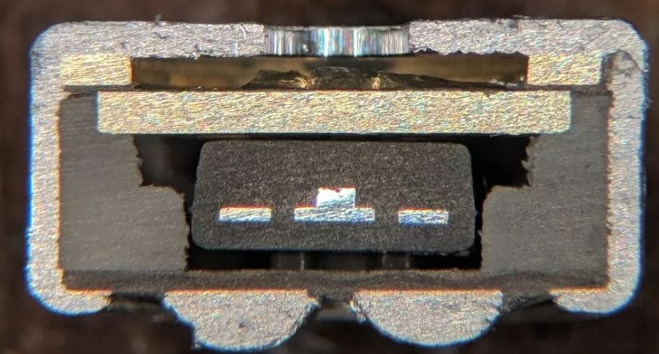

    芯片切片分析

    1.2 芯片切片分析的核心价值

    在半导体产业高速发展的当下,芯片集成度不断提升,内部结构日益复杂。微小的工艺缺陷可能导致整体功能失效,而传统的无损检测手段(如X-Ray、C-SAM)往往无法精准定位问题根源。芯片切片分析作为破坏性分析的终极手段,能够直接暴露内部微观结构,提供确凿的失效证据,是半导体产业链中不可或缺的质量管控环节。

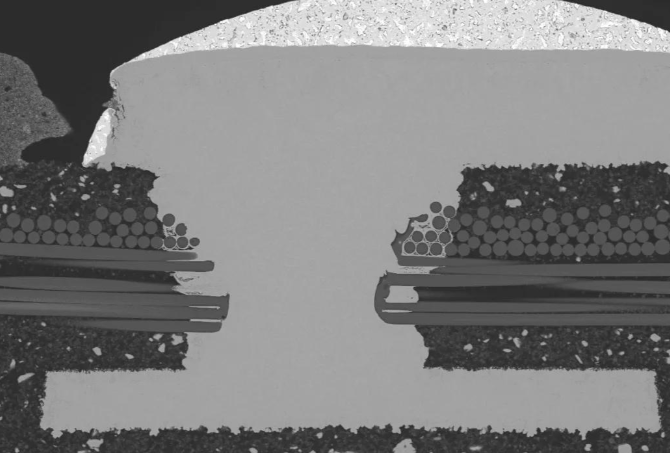

    芯片切片分析

    二、芯片切片分析核心技术原理

    2.1 机械研磨切片(Mechanical Polishing)

    技术原理: 使用精密的研磨机,通过金刚石砂纸或研磨液等材料,将芯片一层一层地磨去,直到暴露目标区域。整个过程包括取样、镶嵌、粗磨、精磨/抛光等步骤。镶嵌可以保护边缘和易碎样品,而研磨和抛光则是为了获得光亮无划痕的表面。

    技术特点:

    1、成本低,适用性广,设备普及

    2、处理面积大,适合观察较大范围的结构(如整个焊球阵列、较大区域的金属连线)

    3、精度较低,难以精确停止在纳米级的特定结构上

    4、容易引入机械应力损伤(如碎裂、拉丝)和磨料污染

    适用场景: 封装级分析(如焊球、铜柱、TSV、键合线)、芯片宏观结构分析、切片初加工。

    2.2 CP截面抛光(Cross-section Polisher)

    技术原理: CP技术利用离子束切割,可以避免研磨过程中产生的应力和刮痕,制备出镜面样品,表现出材料内部的真实结构。这种方法适用于不同硬度的样品,可以制备出光滑无损伤的表面。

    技术特点:

    1、避免应力和刮痕,表面光滑

    2、适用于不同硬度样品

    3、操作复杂,成本较高

    4、有利于后续的SEM、EDS等分析设备的使用

    适用场景: 大面积、表面或辐照及能量敏感样品的制备,包括钢铁、地质、锂离子电池、光伏材料、陶瓷、金属、高分子、聚合物、薄膜、半导体、EBSD样品等。

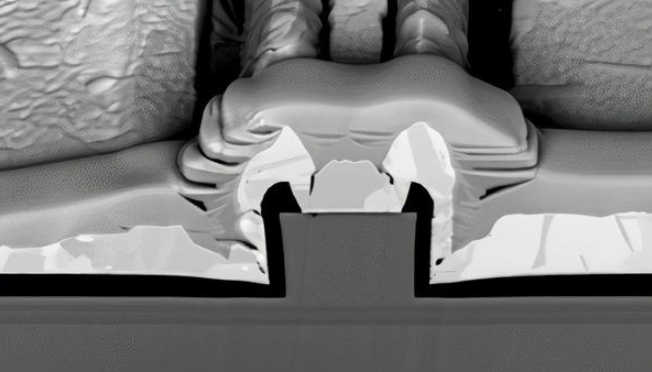

    芯片切片分析

    2.3 双束聚焦离子束(Dual Beam FIB)

    技术原理: FIB切片技术的基本原理是利用高能离子束(通常是镓离子Ga⁺)将目标样品进行切割,通过物理撞击和化学反应剥离样品,实现高精度切割。DBFIB结合了聚焦离子束(FIB)和扫描电子显微镜(SEM),其中离子束可用于去除特定位置的材料,而SEM可用于无损成像和分析。

    技术特点:

    1、精度极高(可达纳米级),可精确定位到单个晶体管或一根金属线

    2、实时观察,边切边看,控制力极强

    3、功能强大,集切割、成像、沉积、刻蚀于一体

    4、设备极其昂贵,操作复杂

    5、处理区域小(通常小于50μm × 50μm)

    适用场景: 纳米级结构的定点截面分析(如接触孔、栅极)、电路修改(FIB Circuit Edit)、透射电镜(TEM)样品的制备、5nm以下先进制程工艺的精准缺陷分析。

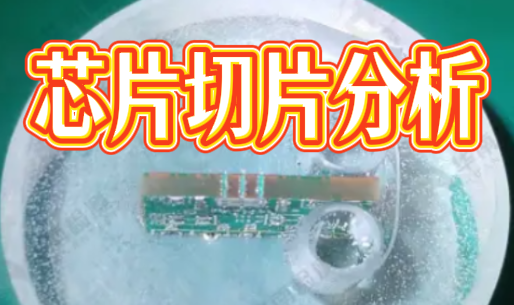

    芯片切片分析


    三、芯片切片分析关键技术与应用

    3.1 样品制作

    芯片切片分析在样品制作方面尤为关键,特别是对于透射电镜(TEM)及扫描式电镜(SEM)试样的制作。这些技术可以用于观察样品的内部结构及缺陷分析,为后续的分析提供基础。

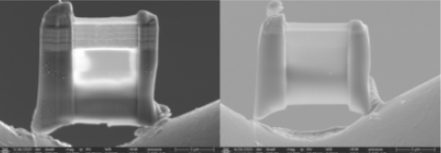

    芯片切片分析

    3.2 精准缺陷及制程工艺切片

    聚焦离子束(FIB)切片技术可以应用于5nm以下的先进制程工艺,实现精准度极高的切片。这使得科学家能够在微观尺度上对材料进行深入研究,优化芯片设计。对于FinFET、GAA等具有复杂三维结构的先进工艺产品,FIB三维断层扫描成像技术能够提供纳米级别三维表征,在三维空间准确定位缺陷。

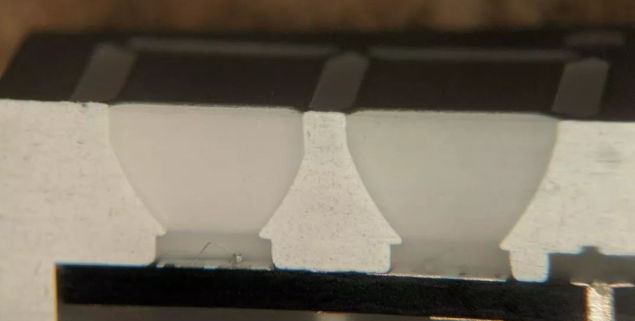

    芯片切片分析

    3.3 失效点VC(Voltage Contrast)定位

    FIB技术可以定位精准到单个晶体管位置,这对于失效分析尤为重要。通过VC定位,可以快速锁定失效区域,大幅提高分析效率。

    3.4 SEM取向衬度分析

    利用SEM技术,可以根据晶粒对比分析晶粒大小,这对于评估芯片生产过程中的质量控制水平至关重要。

    3.5 IC线路修补

    FIB技术还可以用于IC线路的修补,通过精准地切割和修复损坏线路,为电路维修和故障分析提供有力支持,提升芯片的性能和可靠度。


    四、芯片切片分析执行标准

    芯片切片分析需严格遵循国际及行业标准,以确保测试结果的可比性与权威性:

    标准编号标准名称适用范围
    IPC-TM-650 2.1.1微切片测试方法电子元器件、PCB/PCBA切片分析
    IPC-TM-650 2.2.5微切片检验指南切片质量评定
    IPC-A-600印制板验收条件PCB结构缺陷判定
    IPC-A-610电子组件可接受性PCBA焊接质量验收
    JEDEC JESD22环境测试、机械测试及失效分析指南半导体行业通用标准
    AEC-Q系列汽车电子芯片可靠性认证标准车规级芯片检测
    MIL-STD美军标高可靠性军工电子产品
    GB/T中国国家标准国内电子产品质量控制


    五、芯片切片分析核心应用领域

    5.1 半导体制造与芯片设计验证

    在芯片研发阶段,切片分析用于验证设计正确性、评估工艺窗口、优化版图布局。对于5nm及以下先进制程,FIB超薄切片和TEM高分辨分析已成为标配,可实现对FinFET、GAA结构的原子级显微分析。

    5.2 汽车电子可靠性验证

    汽车电子系统对可靠性要求极高,芯片切片分析广泛应用于:

    1、ECU(发动机控制单元)失效分析: 定位焊点疲劳开裂、封装分层等失效模式

    2、BGA焊点可靠性评估: 检测焊球内部空洞、IMC层生长状况、界面结合质量

    3、功率器件分析: 检查散热结构、键合线完整性、芯片粘接质量

    5.3 消费电子质量控制

    智能手机、平板电脑等消费电子产品中,切片分析用于:

    1、芯片封装内部结构检查

    2、焊接质量评估

    3、竞品分析(逆向工程)

    5.4 通信设备与5G芯片

    5G大规模集成电路芯片结构复杂,切片分析结合X-Ray、SAT、IV曲线量测、OBIRCH、FIB、SEM、EDS等手段,可实现从封装级到晶圆级的全链路失效分析。


    六、芯片切片分析典型检测案例

    案例一:汽车ECU模块BGA焊点疲劳失效分析

    客户核心痛点: 某车企供应商交付的一批发动机控制单元(ECU)在路试阶段出现偶发性功能失效,故障表现为特定工况下通信中断,随后模块无法复位。若无法精准定位根因,将导致高昂的召回成本与品牌信誉损失。

    检测解决方案:

    1、非破坏性分析: X-Ray检查显示PMIC底部焊球存在异常阴影;SAT扫描确认封装内部轻微分层

    2、电性能测试: 锁定故障网络集中在PMIC输出端

    3、物理切片与微观观察: 对疑似故障芯片进行开封与切片处理,在高倍显微镜下发现焊球与PCB焊盘界面处存在微裂纹,裂纹起源点位于焊球边缘

    4、成分分析: EDS能谱分析确认焊点成分符合无铅锡银铜标准

    最终落地效果:

    • 根因定位:芯片位置靠近PCBA固定螺丝孔,整车振动导致板级弯曲变形,应力集中诱发焊点疲劳开裂;PCB基材与芯片封装材料CTE差异大,热失配加剧微裂纹扩展

    • 改进措施:优化布局设计(高应力敏感元器件远离板边)、添加底部填充胶(Underfill)、增加板级可靠性测试(BLR)

    • 验证结果: 改进后样品经过1000次温度循环与随机振动测试,未再出现通信中断现象,切片验证显示焊点界面完整,无裂纹产生


    案例二:5nm先进制程FinFET SRAM区域三维失效分析

    客户核心痛点: 某芯片设计公司在5nm制程芯片SRAM区域发现良率异常,传统二维成像技术无法精准定位三维结构中的纳米级缺陷。

    检测解决方案:

    1、三维断层扫描: 使用FIB-SEM双束系统,配合ATLAS 3D软件,在SRAM区域进行三维断层扫描数据采集

    2、高精度切片: 实现0.5nm的切片厚度控制,通过自动校准流程识别每个切片的XYZ位置

    3、三维重构: 生成SRAM区域三维渲染图,提取fin结构进行精细分析

    最终落地效果:

    • 成功在三维空间准确定位缺陷,明确为FinFET栅极氧化层工艺异常

    • 指导晶圆厂优化工艺参数,产品良率提升8%

    • 为后续7nm/3nm制程开发积累了关键分析经验


    七、芯片切片分析服务流程

    需求沟通: 了解客户产品信息、失效现象、分析目标

    样品接收: 确认样品状态,签署保密协议

    非破坏性分析: X-Ray、SAT、电性能测试等初步筛查

    破坏性分析: 开封、切片制备(机械研磨/CP/FIB)

    微观观察: OM、SEM、TEM等高倍率成像

    成分分析: EDS、EDX等元素分析(如需)

    报告编制: 出具CNAS/CMA认可检测报告,含高清图像与根因分析

    技术咨询: 提供改进建议与预防措施


    九、常见问题解答(FAQ)

    Q1:芯片切片分析会损坏样品吗?

    A:芯片切片分析属于破坏性检测,样品在切片过程中会被切割、研磨,无法恢复原始状态。因此,建议客户提供足够的样品数量(通常至少2-3颗),以便进行对比分析。

    Q2:如何选择切片方式?机械研磨、CP还是FIB?

    A:选择依据如下:

    机械研磨: 成本低,适合大面积结构观察(如BGA焊球阵列、封装截面),但精度有限

    CP截面抛光: 适合对表面质量要求高、应力敏感的材料,制备镜面样品

    FIB双束系统: 精度最高(纳米级),适合先进制程芯片(5nm及以下)、定点缺陷分析、TEM样品制备,但成本较高

    华南检测技术团队会根据您的具体需求与样品特性,推荐最优切片方案。

    广东省华南检测技术有限公司

    十、结语

    芯片切片分析作为半导体失效分析的核心技术手段,在产品质量控制、工艺优化、故障根因定位等方面发挥着不可替代的作用。随着芯片制程不断向5nm、3nm甚至更先进节点演进,对切片分析的精度与效率要求也越来越高。

    广东省华南检测技术有限公司

    广东省华南检测技术有限公司凭借CNAS/CMA双资质认可、先进的FIB-SEM/TEM设备平台、专业的技术团队以及丰富的行业经验,致力于为客户提供精准、高效、一站式的芯片切片分析与失效分析服务。无论您是芯片设计企业、晶圆制造厂商,还是汽车电子、消费电子领域的应用端客户,华南检测都能为您提供量身定制的检测解决方案,助力您提升产品可靠性、降低质量风险、加速产品上市。
