不锈钢材料表面粗糙失效分析

在不锈钢材料的加工与应用领域，表面粗糙失效是一个备受关注且极具挑战性的问题。它不仅影响产品的外观品质，更可能对材料的耐腐蚀性、使用寿命等关键性能产生负面影响。深入探究其失效原因，对于提升产品质量、优化生产工艺、降低生产成本具有至关重要的意义。下面广东省华南检测技术有限公司将从专业的角度，对不锈钢材料表面粗糙失效的测试分析进行详细讲解。

一、不锈钢材料表面粗糙失效的原因

不锈钢材料表面粗糙失效主要是由于材料内部的化学成分不均衡所导致。当材料中的碳（C）元素含量过高，而铬（Cr）和镍（Ni）的含量偏低时，会显著降低不锈钢的耐晶间腐蚀性。在化学抛光的酸性环境下，材料容易发生晶间腐蚀，从而形成粗糙且毛躁的表面形貌。

华南检测：http://www.gdhnjc.com/websiteMap

二、专业的检测过程

广东省华南检测技术有限公司凭借 CMA/CNAS 资质，为众多企业提供了精准可靠的检测服务。在面对不锈钢材料表面粗糙失效的问题时，华南检测采用了一系列严谨且专业的检测流程，深入剖析失效原因。

（一）断口 SEM 分析

断口 SEM 分析是利用扫描电子显微镜（SEM）对不锈钢材料的断口进行观察。通过高分辨率的电子束扫描，可以清晰地显示出材料断口的微观结构和形貌特征。

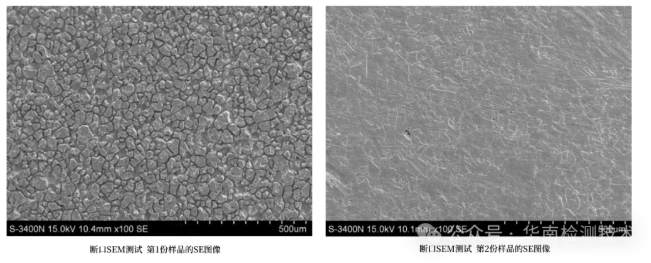

在实际操作中，将两份不锈钢材料样品放入电镜下观察，发现两份样品均出现了晶间腐蚀形貌。晶间腐蚀是一种选择性腐蚀现象，它沿着材料的晶界发展，破坏了晶界附近的微观结构，导致材料的强度和韧性下降。这种腐蚀形貌的出现，为后续的成分分析提供了关键的方向，表明材料在晶界处可能存在成分偏析或组织缺陷，从而使其在特定环境下更容易发生腐蚀。

（二）成分检测

成分检测是确定不锈钢材料化学成分的关键环节，它包括直读光谱仪检测和碳硫分析仪检测。

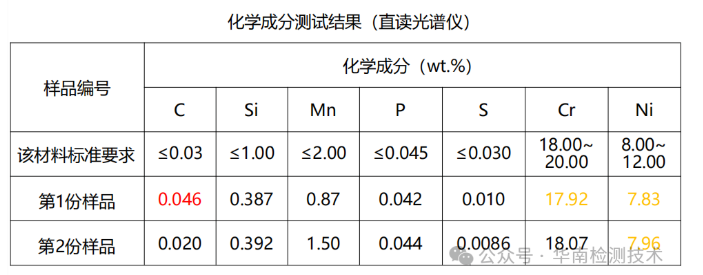

直读光谱仪检测 ：直读光谱仪是一种快速、准确的成分分析仪器。它通过激发样品表面，使样品中的元素发出特定波长的光，然后通过光谱分析来确定各元素的含量。在检测过程中，将不锈钢样品置于直读光谱仪的激发平台上，仪器会自动对样品进行激发并记录光谱信号。经过专业的数据处理和分析软件的计算，可以得到样品中各种元素的含量，包括碳（C）、铬（Cr）、镍（Ni）等关键元素的准确数据。例如，检测结果显示某不锈钢样品中碳含量为 0.08%，铬含量为 16.5%，镍含量为 8.3%。

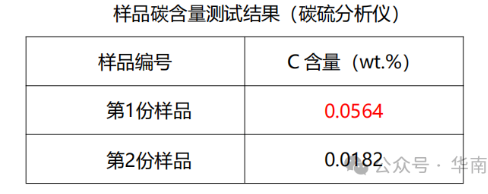

碳硫分析仪检测 ：为了进一步确认样品中碳和硫的含量，采用碳硫分析仪进行检测。碳硫分析仪利用燃烧法或红外吸收法等原理，对样品中的碳和硫进行准确测量。将一定量的不锈钢样品放入碳硫分析仪的坩埚中，在高温下使样品完全燃烧，样品中的碳和硫会转化为相应的气体。通过红外吸收池对气体进行检测，根据吸收峰的强度和位置，可以准确测定碳和硫的含量。例如，碳硫分析仪检测结果显示，同一不锈钢样品中碳含量为 0.075%，硫含量为 0.012%。通过直读光谱仪和碳硫分析仪的联合检测，可以全面、准确地确定不锈钢材料的化学成分，为后续的失效原因分析提供有力支持。

（三）金相组织检测

金相组织检测是研究不锈钢材料内部组织结构的重要手段，它包括抛光态形貌观察、电解腐蚀后的金相组织观察以及敏化处理后的金相组织观察。

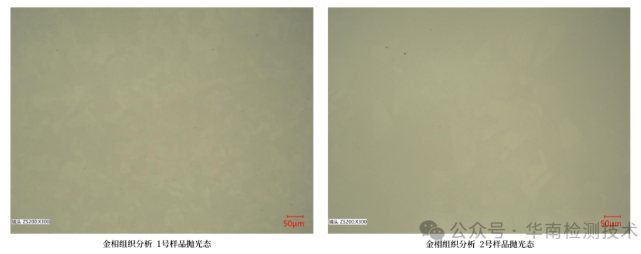

抛光态形貌观察 ：将两份不锈钢材料样品镶嵌制样后，进行研磨和抛光处理，使其表面达到镜面状态。在光学显微镜下观察抛光态形貌，可以直观地查看材料表面是否存在夹杂物、孔洞、裂纹等宏观缺陷。在本次检测中，两份样品均未见明显夹杂异常，这表明材料在制备过程中质量控制较好，夹杂物等宏观缺陷不是导致表面粗糙失效的主要原因。

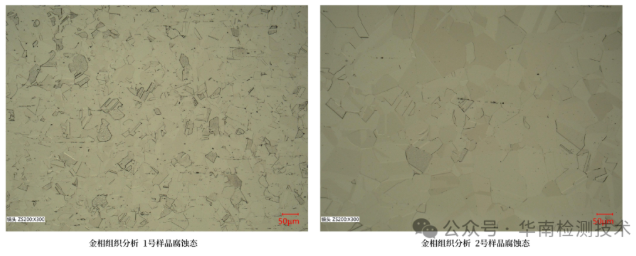

电解腐蚀后的金相组织观察 ：将抛光后的样品放入特定的电解腐蚀溶液中进行电解腐蚀。电解腐蚀可以在材料表面形成一层腐蚀坑，使金相组织结构凸显出来。通过光学显微镜观察腐蚀后的金相组织，可以分析材料的基体组织类型、晶粒大小、晶界形态等微观组织特征。在本次检测中，两份样品组织均为孪晶奥氏体组织，但均未见明显的晶间腐蚀形貌。这说明在正常腐蚀条件下，材料的基体组织相对稳定，尚未发生明显的晶间腐蚀。

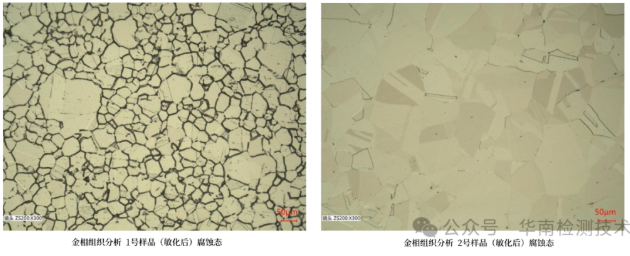

敏化处理后的金相组织观察 ：为了进一步研究材料在特定热处理条件下的组织变化，将两份样品进行敏化处理。敏化处理是一种模拟材料在实际使用过程中可能经历的高温环境的热处理过程，它可以使材料中的碳化物在晶界处析出，从而增加晶界处的腐蚀敏感性。经过敏化处理后，将样品再次镶嵌制样、磨抛，并进行电解腐蚀。在光学显微镜下观察敏化处理后的金相组织，发现两份样品组织仍均为孪晶奥氏体组织。这表明即使经过敏化处理，材料的基体组织仍然保持稳定，没有发生明显的组织转变或晶间腐蚀现象。结合断口 SEM 分析和成分检测结果，推测在化学抛光的酸性环境下，由于材料内部碳元素含量相对较高，铬、镍含量相对较低，导致晶界处的耐腐蚀性下降，在特定的化学作用下发生晶间腐蚀，进而形成表面粗糙失效的现象。

三、强大的检测技术优势

华南检测拥有业界先进的测试设备，为不锈钢材料表面粗糙失效分析提供了坚实的硬件基础。这些先进的设备包括高分辨率的扫描电子显微镜、精准的直读光谱仪、高效的碳硫分析仪以及专业的金相制样和观察设备等。它们能够从微观到宏观，全方位、多角度地剖析不锈钢材料的特性，为准确找出失效原因提供了有力保障。

同时，华南检测汇聚了一批经验丰富的专业人才。这些专业人员不仅具备深厚的材料科学、化学分析、金属加工等多学科知识背景，更有着丰富的实践经验。他们在长期的检测工作中积累了大量的案例和数据，能够迅速准确地判断各种复杂问题，并制定出科学合理的检测方案和解决方案。例如，在处理某一批次不锈钢材料表面粗糙失效问题时，检测人员通过对过往类似案例的回顾和分析，结合当前样品的实际情况，灵活调整检测流程和方法，成功地在短时间内找到了问题的根源，为客户节省了时间和成本。

四、一站式检测分析服务

华南检测专注于汽车电子、消费电子、半导体、电子元器件、纳米材料、通讯、新能源、汽车、航天航空、教育及科研等多个领域，涵盖了从原材料研发、生产加工到成品质量检测的全产业链环节。无论是不锈钢材料的生产厂家，还是使用不锈钢材料的制造企业，只要涉及到不锈钢材料表面粗糙失效问题，华南检测都能凭借自身专业的技术、先进的设备和丰富的经验，为客户提供一站式检测服务。

从最初的样品采集、制备，到全面系统的测试分析，再到最后的检测报告编制和专业解读，华南检测为每一位客户提供了全方位、个性化的服务体验。在服务过程中，华南检测始终坚持以客户需求为导向，严格遵循相关标准和规范，确保检测结果的准确性、可靠性和公正性。同时，华南检测还注重与客户的沟通与交流，及时反馈检测进度和结果，为客户解答疑惑，提供专业的技术建议和解决方案。

如果您在不锈钢材料的生产、加工或使用过程中，遇到了表面粗糙失效的问题，正在寻求专业的检测机构进行原因分析和解决方案制定，那么广东省华南检测技术有限公司是您的不二之选。我们以专业的技术、精准的检测和优质的服务，助力您的企业发展，解决您的材料难题。
