摘要： 当终端产品出现功能异常、功耗飙升甚至莫名死机，根源往往指向一颗不起眼的IC芯片漏电失效。如何精准定位这“微观世界”的故障？本文将通过一个经典的芯片失效分析案例，深入剖析漏电根源——金属污染，并展现广东省华南检测技术有限公司如何凭借尖端设备与技术专家，为电子制造企业破解质量谜题，守护产品可靠性。

在竞争白热化的电子制造业中，整机良率突然下滑、市场返修率莫名升高，往往是采购与质量经理的“噩梦”。而这一切的源头，很可能是一批存在漏电失效隐患的IC芯片。它们如同隐藏的“定时炸弹”，在装配之初难以察觉，却会在用户手中随时引爆。

如何拆除这些“炸弹”？答案在于精准、专业的芯片失效分析。它不仅是“事后侦探”，更是企业供应链质量管控的核心环节，能直接从源头阻断批量性质量事故。

一、 微观世界的“谋杀案”：芯片漏电失效之谜

芯片漏电，如同水管出现看不见的裂缝，电流在不应流动的地方悄然泄漏。其表象单一——功耗增加、功能异常，但根源却错综复杂。

常见漏电元凶：

氧化层击穿： 栅氧层存在缺陷，形成导电路径。

金属电迁移： 电流作用下金属原子迁移，导致导线短路或断路。

表面污染： 这是最隐蔽且常见的原因之一。微量的金属杂质（如Na, K, Fe, Cu, Al）污染硅晶圆表面，会形成漏电通道，严重劣化器件性能。

工艺缺陷： 蚀刻不净、离子注入损伤等。

面对成千上万的微观结构，如何像“神探”一样，从毫米见方的芯片中锁定真凶？这需要一套科学严谨的分析流程与顶级“办案工具”。

二、 高科技“办案工具”：顶尖设备是失效分析的基石

华南检测深知，没有先进的检测设备，再丰富的经验也无法触及真相。我们构建了业界一流的芯片失效分析实验室，其核心装备足以支撑最复杂的调查任务。

X-Ray检测 (X-Ray Inspection): 如同给芯片做“胸透”，无需开封即可无损检测内部结构异常，如引线键合断裂、封装气泡、芯片附着异常等。这是分析的第一步，为后续深度解剖提供方向。

扫描电子显微镜 & 能谱仪 (SEM & EDS): 这是本次分析的“王牌组合”。SEM提供高至纳米级分辨率的表面形貌图像，能看清最细微的缺陷。EDS则能同时对观测点进行元素成分定性和定量分析，直接“指认”出污染的化学成分。它是证明金属污染存在的铁证。

探针台 (Probe Station): 配合微距探针，可在开封后对芯片的特定电路节点进行精准的电性能测量，精准定位漏电的具体PN结或电路模块。

反应离子刻蚀 (RIE) / 等离子开封 (Plasma Decapsulation): 采用化学气体等离子体智能去除芯片表面的环氧树脂封装体，实现芯片开封。相比传统的酸腐开封，此法更温和、均匀，能完美保护脆弱的芯片内部结构和键合线，避免二次损伤，为后续SEM/EDS分析提供完美的样品。

三、 实战案例：消费电子芯片漏电的真相追踪

某知名消费电子品牌客户反馈，其一批智能穿戴产品出现待机时间骤短的问题。经初步排查，怀疑核心电源管理IC存在漏电。华南检测收到2颗疑似失效（NG）芯片与1颗良品（OK）芯片，受托彻查根源。

我们的分析之旅：

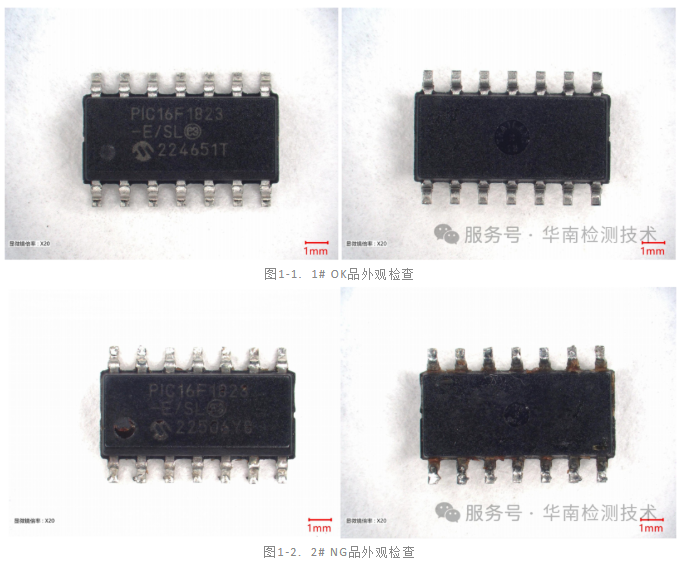

第1步：电性复测 (Electrical Verification)

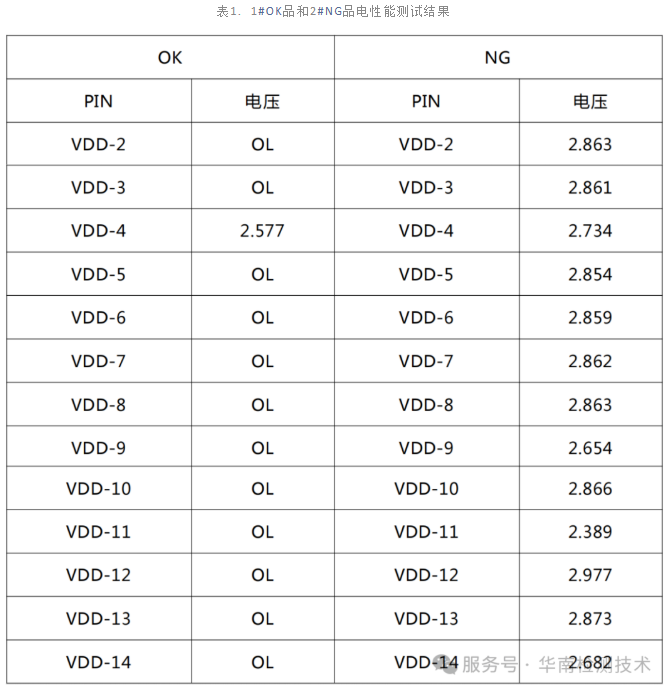

在精密仪器上复测，确认NG芯片的静态功耗（Iddq）远超规格书标准，漏电现象确凿无疑。OK品则一切正常。

第2步：X-Ray初筛 (Non-Destructive Inspection)

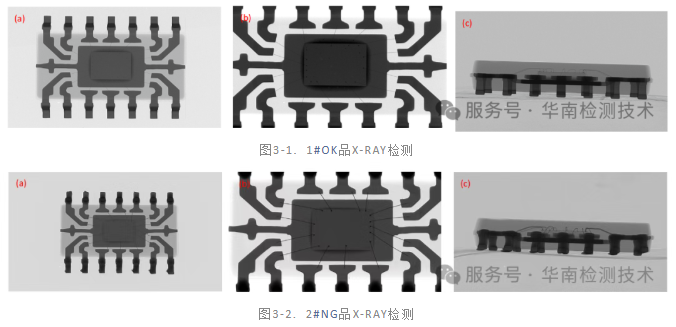

对两颗芯片进行X-Ray扫描对比。结果显示，内部键合线、晶圆附着等均未见明显结构异常，排除封装环节的短路问题。疑点指向芯片晶圆表面。

第3步：精准等离子开封 (Plasma Decapsulation)

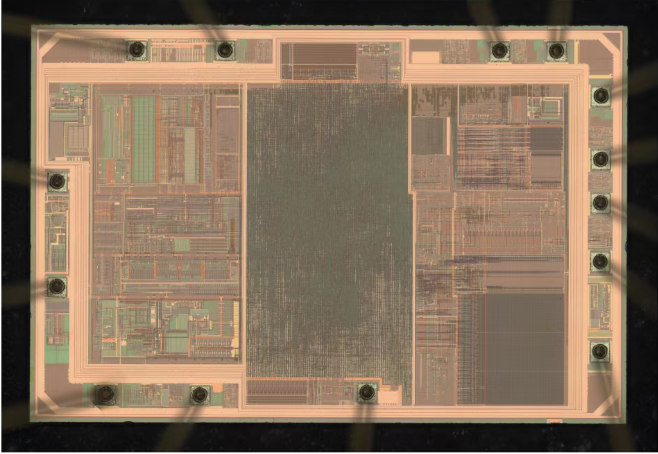

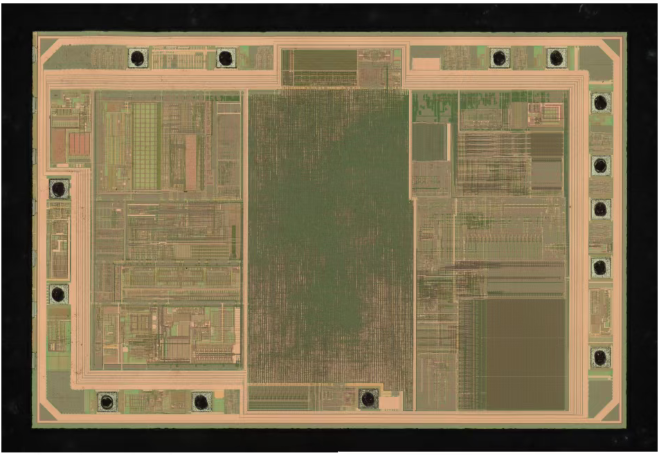

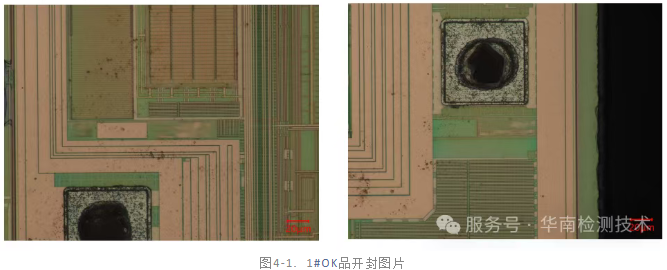

使用等离子开封技术，精准去除封装胶体，完美暴露两颗芯片的晶圆表面和键合点。OK品晶圆表面洁净，而NG品在显微镜下已可见局部颜色异常。

第4步：SEM/EDS终极取证 (The Smoking Gun)

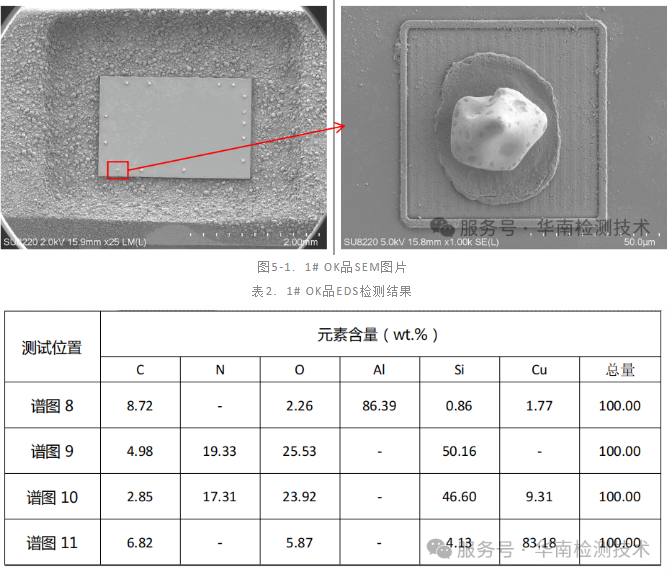

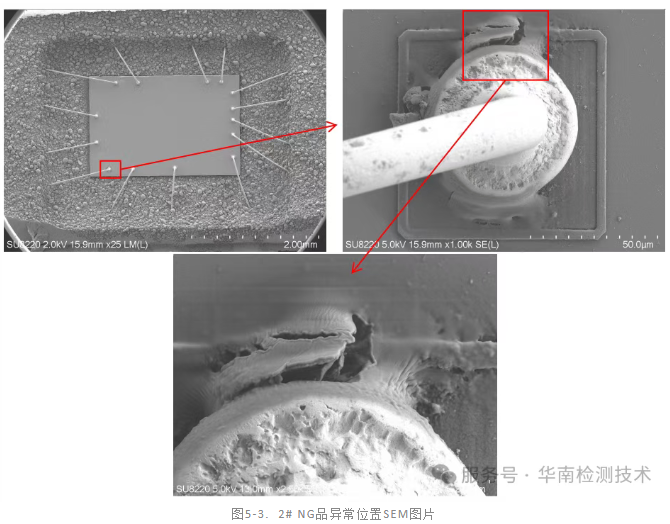

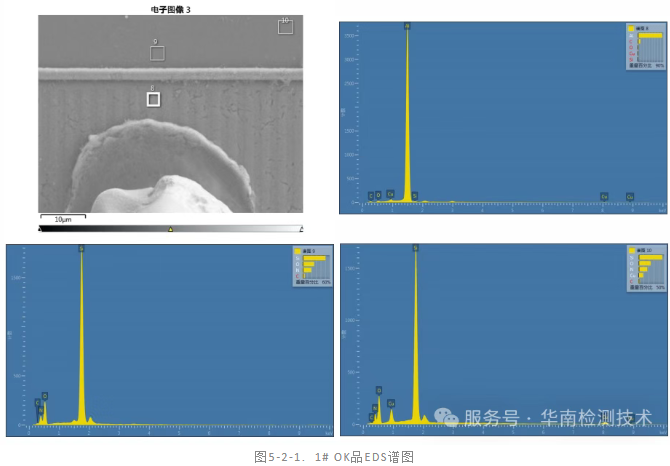

将开封后的芯片置于扫描电镜（SEM） 下观察。在超高倍数下，NG品晶圆焊点区域可见微观污染物。随后，能谱仪（EDS） 对准该区域进行扫描。

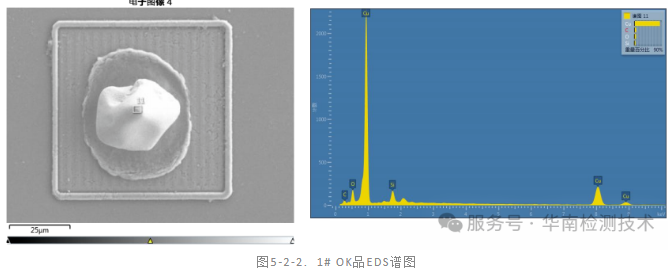

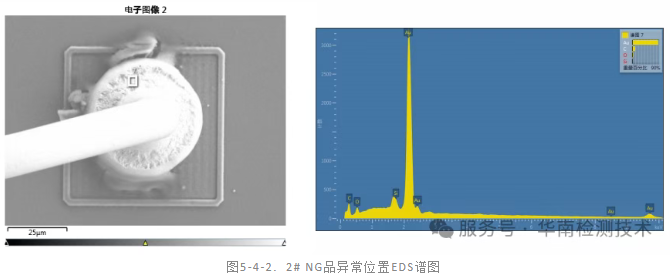

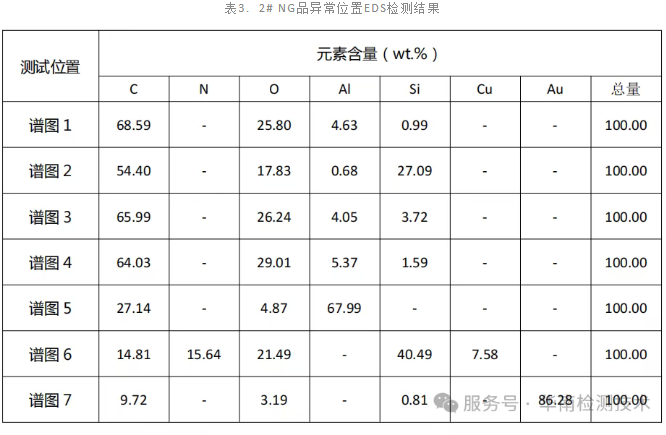

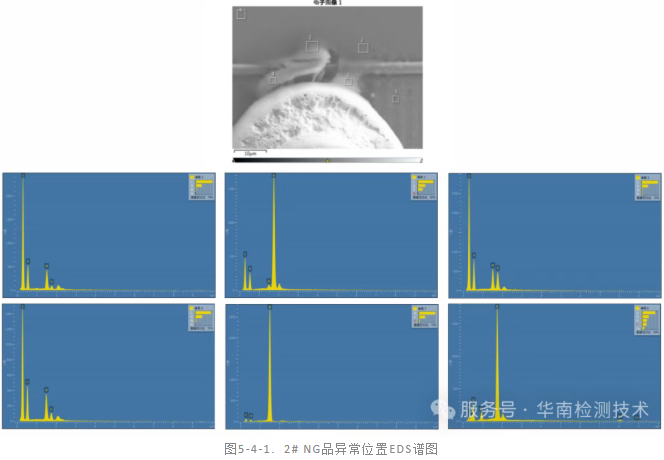

分析结果： 在异常点清晰地检测到了碳（C）、氧（O）、铝（Al） 元素的异常峰值！而OK品的相同位置则只有正常的硅（Si）和金属焊盘材料。

结论： 该电源管理IC的漏电失效根源，在于晶圆表面制造过程中遭到了金属污染（Al）及有机物（C, O）污染。这些污染物在特定条件下形成了导电通道，导致电流泄漏，功耗增加。

四、 给采购与质量人员的启示：将失效分析前置为供应链管理利器

本次案例深刻表明，芯片失效并非偶然。对于电子制造企业而言，等待成品出现问题再分析，代价巨大。

对于采购人员： 在选择芯片供应商时，应将其工艺质量管控体系和失效分析能力纳入评估体系。要求供应商提供关键的污染控制数据（如SPC统计）。

对于质量人员： 应建立来料芯片的抽检机制。除了常规的电性能测试，定期委托第三方实验室如华南检测进行破坏性物理分析（DPA） 和芯片失效分析，是对供应链质量进行“体检”的有效手段，能将风险阻断在SMT贴片之前。
