塑胶失效分析：深度剖析塑胶螺丝柱开裂失效分析的全过程与解决方案

塑胶失效分析：深度剖析塑胶螺丝柱开裂失效分析的全过程与解决方案

摘要： 本文以一次典型的塑胶螺丝柱开裂失效分析案例为切入点，系统阐述了作为专业失效分析检测机构的完整分析流程。通过FTIR、SEM、DSC、TGA等一系列先进技术，文章揭示了环境应力开裂是导致塑胶开裂失效的根本原因，并深入探讨了其机理，为电子产品结构工程师与设计师提供了宝贵的塑胶失效分析 insights与预防策略。

一、 引言：无处不在的“支柱”与它的脆弱时刻

在消费电子、汽车电子等众多领域，塑胶螺丝柱是产品内部不可或缺的“骨架”与“支柱”。它默默地承担着固定PCB板、连接外壳、定位元器件的重任。然而，当这些看似坚固的塑胶螺丝柱开裂时，整个产品的结构完整性便会面临崩塌的风险，导致异响、松动，甚至功能失效。因此，开展精准的塑胶失效分析，查明塑胶开裂失效的根本原因，是保障产品可靠性的关键一环。

作为一名电子产品结构工程师或设计师，您是否曾在研发或生产阶段遭遇过塑胶螺丝柱开裂失效分析的难题？裂纹的出现往往突如其来，原因错综复杂。是材料本身的问题？是设计不当？是装配应力过大？还是受到了不明化学品的侵蚀？要回答这些问题，仅凭经验猜测是远远不够的，必须依托科学的塑胶失效分析方法和专业的失效分析检测机构进行系统性探究。本次塑胶失效分析案例，将为您完整呈现一个专业的失效分析检测机构是如何抽丝剥茧，锁定真凶的。

二、 案例背景：当螺丝柱遇上“未知油样”

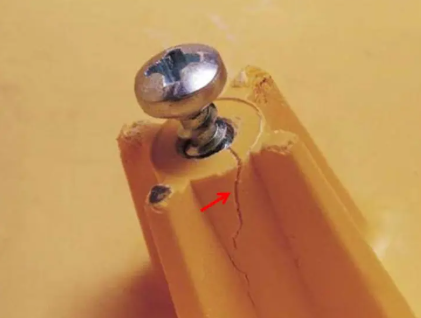

本次塑胶失效分析的对象是一件出现紧固螺钉边缘开裂的塑胶件，同时客户提供了一份可能滴落在螺钉上的未知油样。这正是一个典型的、需要介入材料失效分析的场景。开裂的本质是材料内部应力与抗开裂能力失衡所致。在高分子失效分析理论中，成型后的内应力通常不会无故增大，问题往往源于抗开裂能力的下降或外部应力的引入，后者即被称为“环境应力开裂”。本次塑胶螺丝柱开裂失效分析的核心任务，就是验证是否存在环境应力开裂，并厘清油样在其中的作用。

三、 专业的失效分析检测机构如何开展工作：系统性方法论

一家专业的失效分析检测机构绝不会盲目动手。其分析流程遵循严谨的逻辑，确保每一步操作都为目标服务。本次针对塑胶螺丝柱开裂失效分析的系统性方法，主要包含以下步骤，这体现了专业失效分析检测机构的强大实力。

1. 成分分析：锁定“身份”是第一步

任何严谨的材料失效分析都必须从确认基础材料的身份开始。

FTIR（傅里叶变换红外光谱）分析：这是高分子失效分析中常用的成分鉴定技术。

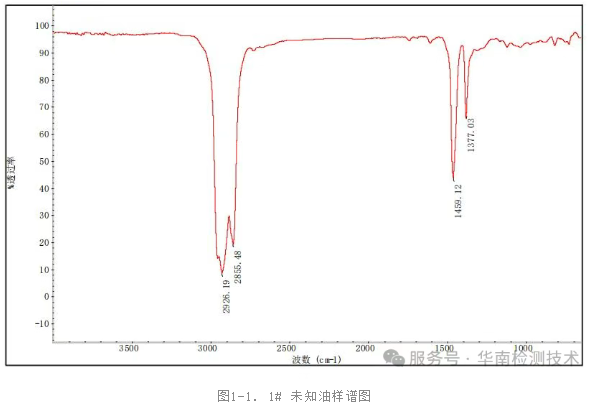

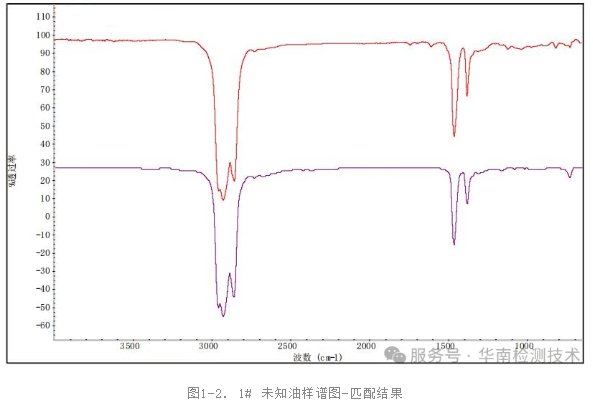

对未知油样分析：谱图显示其与标准谱库中的脂肪族碳氢化合物匹配度高达98%。这一定性结果为后续的塑胶开裂失效分析提供了关键线索。

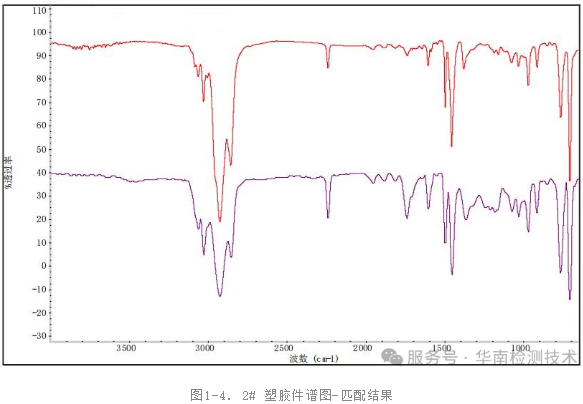

对塑胶件分析：谱图清晰显示出ABS（丙烯腈-丁二烯-苯乙烯共聚物）的特征吸收峰，匹配度高达95%。至此，本次塑胶失效分析的两位“主角”身份得以确认：ABS塑胶与碳氢化合物油剂。

2. 热性能分析：排除材料本体劣化可能

在塑胶失效分析中，需要确认材料本身是否因加工或老化而存在先天不足。

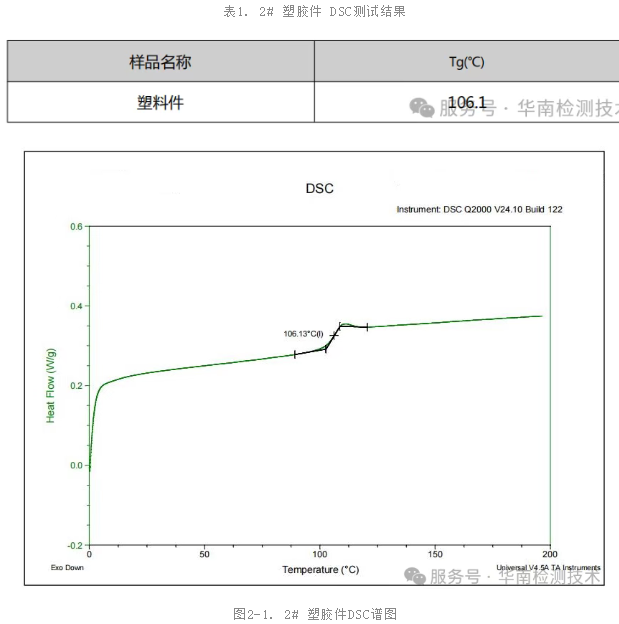

DSC（差示扫描量热法）测试：结果显示ABS的玻璃化转变温度（Tg）正常，无降解峰出现，表明材料在加工过程中未发生严重热降解。这步高分子失效分析排除了材料本身热历史不当的因素。

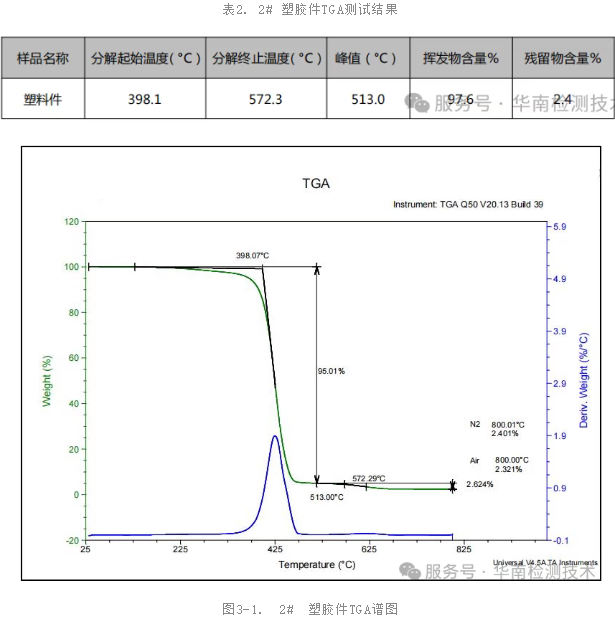

TGA（热重分析）测试：展示了ABS典型的热分解行为，进一步佐证了材料本体的纯净度。这部分材料失效分析工作，将怀疑重心从材料内部引向了外部环境。

3. 微观形貌分析：捕捉断裂的“指纹”

这是整个塑胶螺丝柱开裂失效分析中具有说服力的一环，直接观察裂纹的起源和扩展路径。

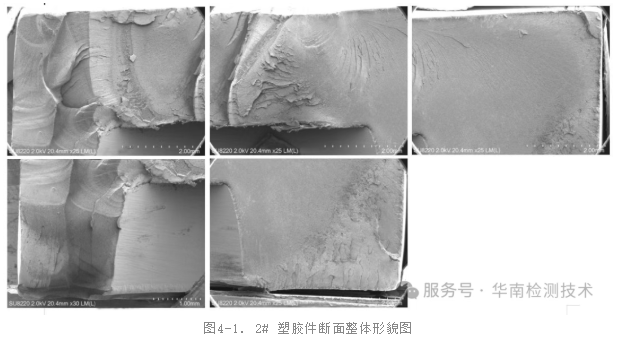

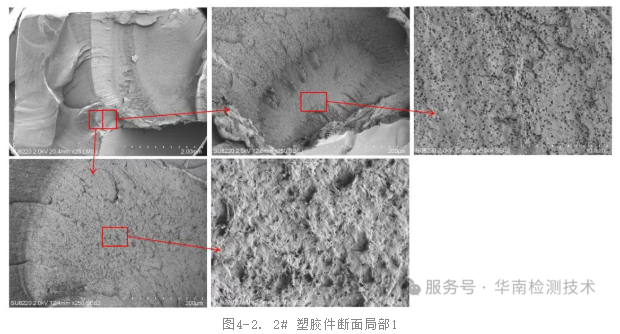

SEM（扫描电子显微镜）观察：我们对开裂断面进行了高倍率电镜扫描。SEM图像清晰地显示了断面的微观形貌呈现脆性断裂特征，在某些区域可见由微小裂纹源向外辐射的条纹，这是环境应力开裂的典型微观形貌。这份电镜证据，让本次塑胶开裂失效分析有了直观的微观依据。

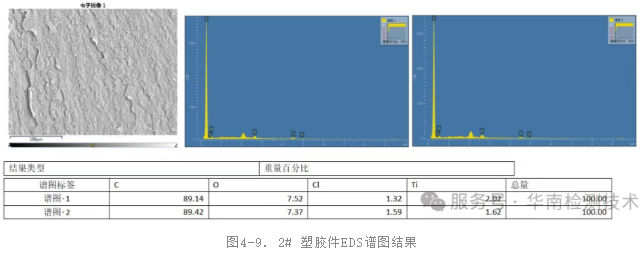

EDS（能谱分析）：对断面进行元素扫描，未检出氯、硫等异常腐蚀性元素，再次将焦点聚焦于有机油样导致的高分子失效分析问题上。

通过以上FTIR、DSC、TGA、SEM & EDS的综合运用，我们完美诠释了一次完整的塑胶失效分析如何通过多技术联用，构建起坚不可摧的证据链。这正是专业失效分析检测机构的核心价值所在。

四、 根本原因与机理深度解析：一场材料与介质的失衡

综合所有检测数据，本次塑胶螺丝柱开裂失效分析的结论浮出水面：这是一起由碳氢化合物油样引发的ABS材料环境应力开裂事件。

机理阐述如下：

介质渗透：脂肪族碳氢化合物作为一种有机溶剂，与ABS材料中的非晶区具有一定的相容性。在长期接触下，油样分子会逐渐渗透到ABS高分子链之间。

塑化与溶胀：油剂的渗入起到了“塑化”作用，降低了高分子链之间的次价键力，导致材料局部发生微小的溶胀，宏观上则表现为材料强度和模量的下降，即抗开裂能力显著降低。这正是高分子失效分析中环境应力开裂的核心过程。

应力集中与开裂：螺丝柱在螺钉旋入后，本身承受着环向应力和纵向应力，且在螺牙根部存在天然的应力集中。当材料的抗开裂能力因油剂的渗透而下降到不足以抵抗该装配应力时，裂纹便在应力集中处（螺钉边缘）萌生并迅速扩展，最终导致肉眼可见的塑胶螺丝柱开裂。

这套从材料失效分析到高分子失效分析的完整机理解释，清晰地回答了“为什么开裂”以及“油样如何起作用”的关键问题。

华南检测：https://www.gdhnjc.com/websiteMap

五、 解决方案与工程师建议：从分析到预防

一次成功的塑胶失效分析，其价值不仅在于找到“罪魁祸首”，更在于指导未来的预防。基于本次塑胶螺丝柱开裂失效分析的结论，我们为工程师提出以下针对性建议，其核心在于生产工艺改进：

优化注塑工艺参数，降低初始内应力：初始内应力是环境应力开裂的“帮凶”。通过调整注塑工艺——如适当提高模具温度、降低注射速度、优化保压压力与时间——可以显著减少塑胶件的成型内应力。一个低内应力的螺丝柱，其抵抗环境应力侵蚀的“底子”会好得多。这是成本低且直接的改进措施。

严格管控装配环境与流程：确保在生产线上，螺丝柱锁附工位远离任何可能的碳氢化合物污染源，如特定的润滑油、清洁剂或脱模剂。对操作员进行培训，明确这些化学品对塑胶件的潜在危害。

建立来料检验机制：对于必须使用的润滑剂、清洗剂等，应建立严格的入厂检验制度，通过FTIR等手段确认其化学成分，避免使用对塑胶材料有侵蚀风险的化学品。

当然，如果以上措施仍无法解决问题，则应考虑本文最初建议的材料升级方案。

六、 塑胶失效分析结论

本次塑胶失效分析案例，完整地展示了一次专业的塑胶螺丝柱开裂失效分析的全过程。从成分鉴定到热分析，再到关键的微观形貌分析，我们运用系统的高分子失效分析方法，确凿地证实了碳氢化合物导致的环境应力开裂是本次塑胶开裂失效的根本原因。这起案例深刻地揭示，在进行材料失效分析时，必须将材料、设计、应力与环境作为一个整体系统来考量。

面对复杂的塑胶开裂失效分析问题时，单打独斗往往难以触及真相。选择与一家拥有深厚高分子失效分析功底、完备检测设备和丰富案例经验的失效分析检测机构合作，是快速定位问题、降低成本、提升产品可靠性的路径。

如果您正面临类似的塑胶件开裂、性能劣化或其他可靠性问题，请立即联系【广东省华南检测技术有限公司】。作为一家权威的失效分析检测机构，我们拥有专业的专家团队和先进的检测设备，能为您提供从材料失效分析到根本原因判定的一站式解决方案，为您的产品质量保驾护航。
