塑料失效分析：外壳开裂的根本原因诊断与案例深度解析 | 华南检测

塑料失效分析：华南检测揭秘材料外壳开裂失效的深层原因

摘要： 当产品的塑料外壳出现开裂，这远非表面现象，而是一个深刻的材料失效分析问题。本文将通过一个完整的塑料外壳失效分析案例，深度解析如何从断口形态、异物成分到分子链结构，层层递进，锁定塑料失效分析的根本原因，并阐述选择专业失效分析检测机构对于保障产品可靠性的决定性意义。

 一、 塑料失效分析序幕：一道微小的裂纹，一场重大的危机

在制造车间里，质量控制经理李先生发现，一批即将出货的电子产品外壳，在内部筋位处出现了难以察觉的细微裂纹。随着排查的深入，问题呈现出批量性的趋势。这不仅意味着巨额的经济损失，更可能引爆品牌信任危机。面对这道裂纹，是将其视为偶然的生产瑕疵，还是作为一个系统性材料失效分析问题的起点？这考验着每一位管理者的判断力。

开裂，是材料在内外因素共同作用下最终表现出的“症状”。唯有通过科学的塑料失效分析，如同高明的侦探进行现场勘查，才能找到真正的“元凶”，实现从“救火”到“防火”的跨越。本次，我们将全程记录广东省华南检测技术有限公司，作为一家权威的失效分析实验室，如何抽丝剥茧，揭开这起塑料外壳失效分析事件的真相。

 二、 侦探的工具箱：塑料失效分析的科学逻辑链

专业的失效分析检测机构都遵循着一条严谨的逻辑链。一次完整的塑料失效分析，绝非单一的测试，而是一个多技术、多维度交叉验证的系统工程。其核心在于构建从宏观到微观的证据闭环：

1.  断口学分析： 定位裂纹的“起跑线”。

2.  成分分析： 识别材料本体与“不速之客”。

3.  热力学性能分析： 评估材料的“体温”与“体质”。

4.  分子量测定： 揭示材料内在强度的“基因密码”。

下面，就让我们跟随华南检测失效分析实验室的工程师，进入这个真实的塑料外壳失效分析案例，亲历这场科学侦探的全过程。

【实战案例深度剖析】：某产品外壳批量开裂之谜】

背景： 一款市场热销的电子产品，在其外壳注塑筋位处发生批量性开裂。我司（广东省华南检测技术有限公司）作为专业的失效分析检测机构，受委托对失效件进行根本原因诊断。

塑料失效分析过程与发现：

第一步：断口分析与异物定位——发现“应力集中源”

我们的工程师首先在光学显微镜下对失效样品进行初步观察，发现开裂源区位于壳体内部结构应力集中处。这初步印证了塑料失效分析中“结构设计”因素的嫌疑。

随后，我们动用了失效分析实验室的“火眼金睛”——扫描电子显微镜（SEM）。高倍率下的发现，让案情取得了突破性进展：

   断口形貌： 整体表现为典型的“河流花样”，这是脆性断裂的显著特征，说明材料在断裂前几乎未发生塑性变形，质地“发脆”。

   关键证据——异物： 在裂纹起源区，清晰可见大量颗粒状异物。为验证这是材料内部固有缺陷而非后期污染，我们进行了破坏模拟实验。将断口再次掰开后在电镜下观察，在新产生的断口上同样发现了形态一致的颗粒状异物。这确凿地证明了异物是内在于材料本体的。这是本次材料失效分析找到的第一个关键物证。

紧接着，我们对这些异物进行EDS能谱分析，结果显示其含有异常高含量的铝（Al）、钛（Ti）等金属元素。这些元素并非该塑料基材应有的成分，线索指向了原材料或生产流程中混入了杂质。

至此，本次塑料外壳失效分析找到了第一个关键疑犯：内部硬质金属异物。它在注塑成型后，与聚合物基体结合不良，在受力时成为天然的“应力集中点”，如同玻璃中的石子，极易引发微裂纹。

第二步：材料本体性能探究——诊断材料的“内在健康”

发现异物后，我们仍需回答：为何裂纹会如此容易地扩展？材料的“体质”是否本身就有问题？为此，我们展开了一系列针对材料本征性能的材料失效分析。

FTIR成分分析： 对失效样品与良品进行测试，结果显示两者的谱图基本一致，表明基础高分子聚合物种类正确，排除了原材料用错的可能性。

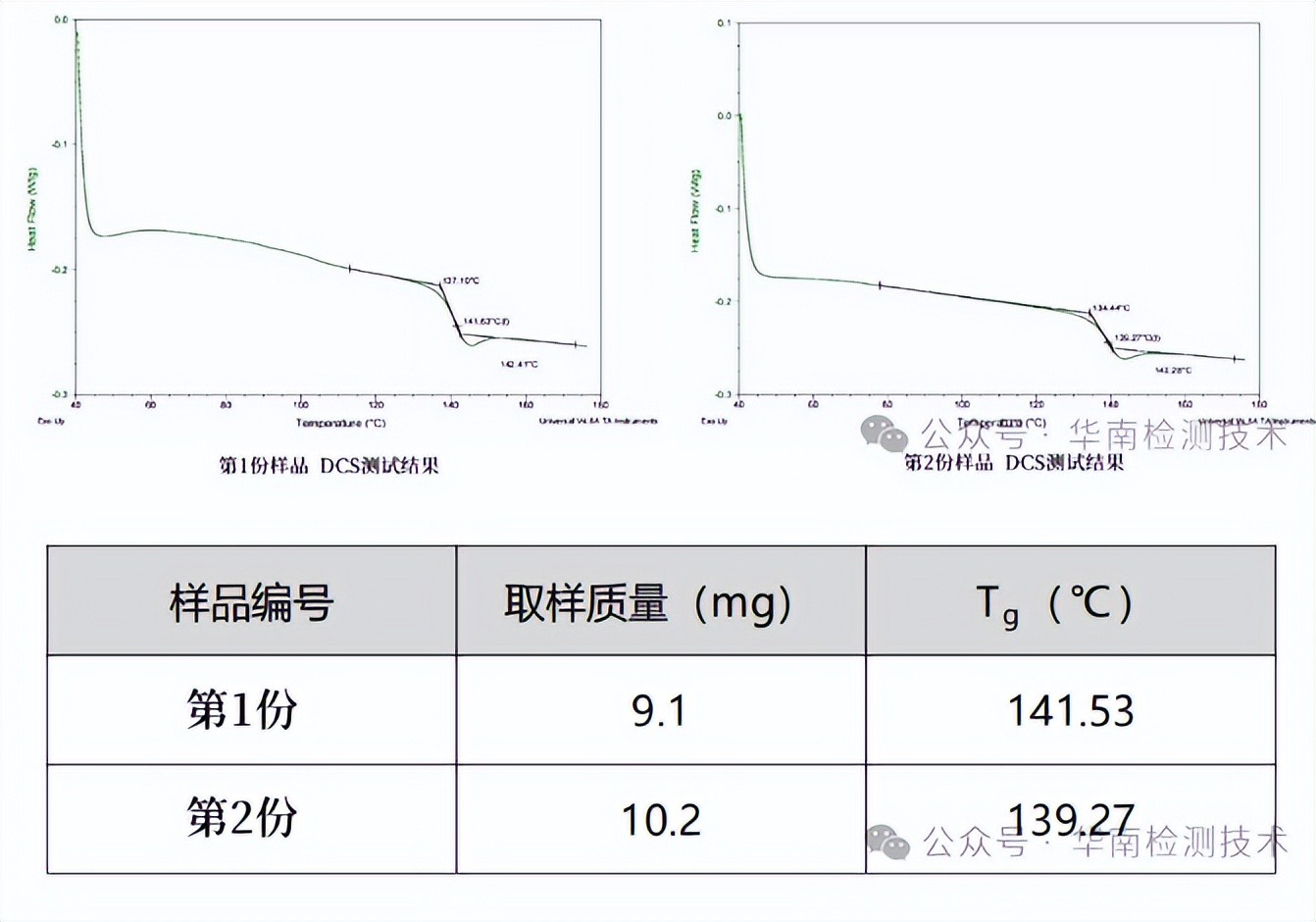

DSC热分析： 测试显示，失效样品的玻璃化转变温度对比良品有轻微下降。这通常意味着材料分子链段的运动变得更容易，可能与其分子量降低有关。

TGA热重分析： 两份样品的热分解温度无显著差异，表明材料并未发生严重的热氧化降解。

GPC分子量测定——锁定“强度劣化”的铁证： 凝胶渗透色谱测试给出了关键的证据。数据显示，失效样品的重均分子量明显低于对比良品。高分子材料的力学强度与其分子量直接相关。分子量降低，分子链之间的缠结点减少，导致材料变脆，承载负荷的能力下降。这是材料发生“劣化”的铁证，也是本次材料失效分析的另一大核心发现。

 三、 终局：真相大白与责任归属

综合以上所有数据，我们得以还原此次外壳开裂事件的完整真相：

根本原因： 本次失效是由 “材料内部缺陷” 与 “材料本体劣化” 协同作用所致。

失效机理链：

1.  内因1（材料劣化）： 壳体材料的分子量偏低，导致其本征韧性不足，抗裂纹萌生和扩展的能力显著下降。这是材料“变脆”的内在因素。

2.  内因2（应力集中）： 材料内部存在的Al/Ti类硬质颗粒异物，在注塑过程中被包覆于基体内，形成了固有的微观缺陷。

3.  协同失效： 当外壳受到外部载荷时，硬质异物尖端产生高度的应力集中。由于材料本身因分子量偏低而韧性不足，无法通过塑性变形来有效耗散能量，导致微裂纹在异物处极易萌生并迅速扩展，最终表现为宏观的脆性开裂。

因此，这起案例并非简单的设计或单一工艺问题，而是一次典型的、由污染物引入和原材料分子量控制不当共同导致的材料失效分析案例。专业的失效分析检测机构的价值，正在于能够厘清这种复杂的责任归属，为客户提供明确的改进方向。

 四、 华南检测：您身边值得信赖的失效分析实验室

面对复杂的产品可靠性挑战，您需要一个拥有深厚技术底蕴和高端设备的合作伙伴。广东省华南检测技术有限公司，作为坐落在工业重镇的专业失效分析检测机构，我们深刻理解质量控制与生产管理的痛点。

高端的硬件平台，是精准诊断的基石： 我们的失效分析实验室配备了包括扫描电镜（SEM/EDS）、傅里叶红外光谱（FTIR）、差示扫描量热仪（DSC）、热重分析仪（TGA）和凝胶渗透色谱（GPC）在内的全套先进分析设备。这些设备是完成深度塑料失效分析和精准材料失效分析的必备工具，确保每一个数据都精准可靠。

资深的专家团队，是破解难题的核心： 我们的工程师不仅精通测试操作，更善于基于失效原理，将孤立的测试数据串联成完整的证据链。我们提供的不仅是报告，更是直达问题根源的解决方案，帮助您从根本上杜绝同类塑料外壳失效分析问题的再次发生。

我们坚信，专业的失效分析是提升产品品质、降低市场风险有效的投资。当您的产品再次面临开裂或其他可靠性难题时，请选择广东省华南检测技术有限公司——您身边专业的失效分析实验室与失效分析检测机构，让我们成为您可靠的品质守护者。
