红墨水试验的原理是什么?红墨水试验怎么做?
红墨水试验是破坏性试验的一种,又被叫做染色试验,该试验的是一种常用的电子组织焊接质量的分析手段,可以通过该试验考察电子零件的焊接工艺,看是否会存在虚焊、假焊或者裂焊等瑕疵。
一、红墨水试验原理:

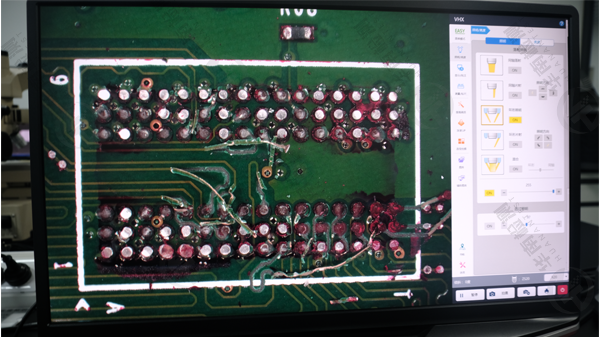

染色试验的原理是利用液体的渗透性,将焊点置于红色染剂中,让染料渗入焊点裂纹,干燥后将焊点强行分离,通过观察开裂处界面颜色状态来判断焊点是否断裂。红墨水试验可以检验印刷电路板上BGA及IC的焊接情况,通过观察、分析PCB及IC组件的焊点染色情况,从而对焊接开裂情况进行判定。如果焊接的球形出现了红色药水,就表示这个地方有空隙,也就是有焊接断裂,由焊接断裂的粗糙表面来判断是原本的焊接不良,或是后天不当使用后所造成的断裂。
二、红墨水试验步骤:
1、样品切割:根据样品的大小评估是否需要切割待测样品,为保证焊点不受损坏,切割时应留有足够的余量,推荐最小余量为25mm。(注意:切割时用低速保持双手稳定水平,原则上尽可能的不进行样品切片,避免人为因素的损坏)。
2、样品清洗:将样品放入容器中, 添加适量的异丙醇,利用超声波清洗机清洗样品5~10分钟。一般清洗5分钟后将样品取出用气枪吹干或烘干,观察样品表面是否清洗干净。

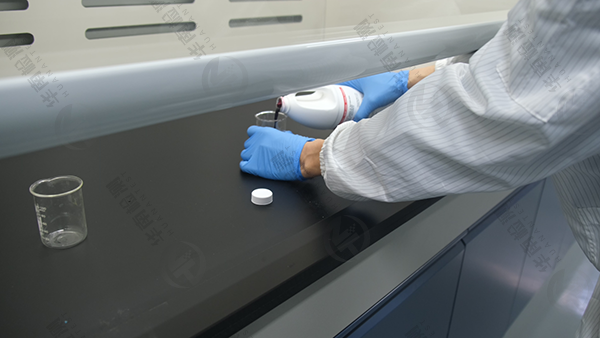

3、红墨水浸泡:将样品放在准备好的容器中,然后倒入红墨水完全没过样品,将容器放入真空渗透仪中抽真空,保持1分钟,此过程需重复进行三次。抽真空完毕后,然后将样品倾斜45度角(左右)静放30分钟晾干。
4、样品烘烤:将晾干后的测试样品放入设定好参数的烘箱中烘烤,如果客户有要求的话按客户要求,没有要求的话常用烘烤温度为100℃,时间为4H 。
5、样品零件分离:
根据样品的大小,选择合适的分离方式:
a.一般较小零件的话,采用AB胶固定住粘在零件表面,采用尖嘴钳分离零件;
b.如果较大的零件的话,采用热态固化胶整个包裹住零件,利用万能材料试验机将零件分离。
