MLCC 短路失效分析：MLCC 短路失效深度分析及解决方案

‌在电子元器件领域，多层陶瓷电容器（MLCC）作为广泛应用于各类电子设备中的关键被动元件，其质量与可靠性直接关系到整机设备的性能和寿命。然而，在实际生产与使用过程中，MLCC 短路失效问题时有发生，给电子产品的质量和安全性带来严重隐患。对于电子元器件采购人员而言，深入了解 MLCC 短路失效的原因、分析方法以及可靠的检测解决方案，对于把控产品质量、降低采购风险具有至关重要的意义。

广东省华南检测技术有限公司，凭借其先进的实验室设备、齐全的资质以及专业的技术团队，成为了电子元器件失效分析领域的权威机构，尤其在 MLCC 短路失效分析方面，拥有独特的优势和丰富的经验，能够为电子元器件采购人员提供全方位、精准的检测与分析服务。

一、MLCC 短路失效的原因分析

外部因素 ：在 PCB 装配过程中，MLCC 可能受到来自 PCB 板的外部应力，如焊接时的不当操作、电路板的弯曲或扭曲等，导致 MLCC 内部产生裂痕。这些裂痕会破坏电容器内部的绝缘结构，使绝缘阻抗和绝缘间距变差，进而在外部温湿度和电压条件的共同作用下，引发短路击穿失效。

内部因素 ：MLCC 的制造工艺复杂，涉及到多个环节。如果在生产过程中出现介质击穿、内部空洞、裂纹或分层等缺陷，也会导致短路失效。例如，烧结过程控制不当或陶瓷粉料受到污染，可能引发内部空洞和裂纹的产生；而材料质量问题或制造缺陷则可能导致介质击穿。

华南检测：https://www.gdhnjc.com/websiteMap

二、MLCC 短路失效分析方法

对 MLCC 进行短路失效分析，就像为电子元器件进行一场精密的 “体检”，需要借助多种先进的检测手段，逐步排查问题的根源。以下是对这些分析方法的详细介绍：

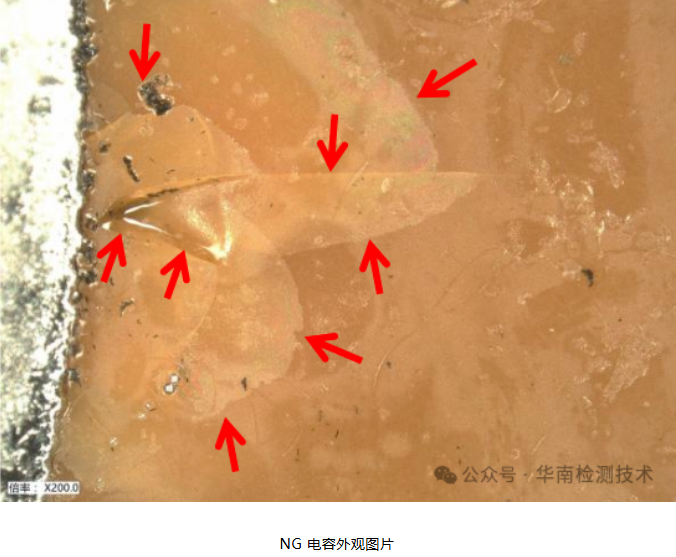

1、外观检查：电子元器件的 “表面诊疗”

检测设备与流程 ：采用高分辨率显微镜或超景深数码显微镜等专业设备，对 MLCC 的外观进行 6 面仔细检查。检测人员会将电容样品置于显微镜下，通过调节焦距和光源角度，全方位观察其表面是否有明显的裂纹、破损、焊锡爬升不良等异常情况。这一过程如同医生对患者进行初步的体格检查，旨在发现最直观的异常表现。

意义与应用 ：外观检查是一种初步的、简单快捷的分析手段，能够快速筛选出存在明显外观缺陷的电容，为进一步的检测节省时间和成本。对于采购人员而言，了解外观检查的重要性有助于在收货检验环节初步把控产品质量，避免外观不合格的 MLCC 流入生产线，降低后续生产过程中的质量风险。

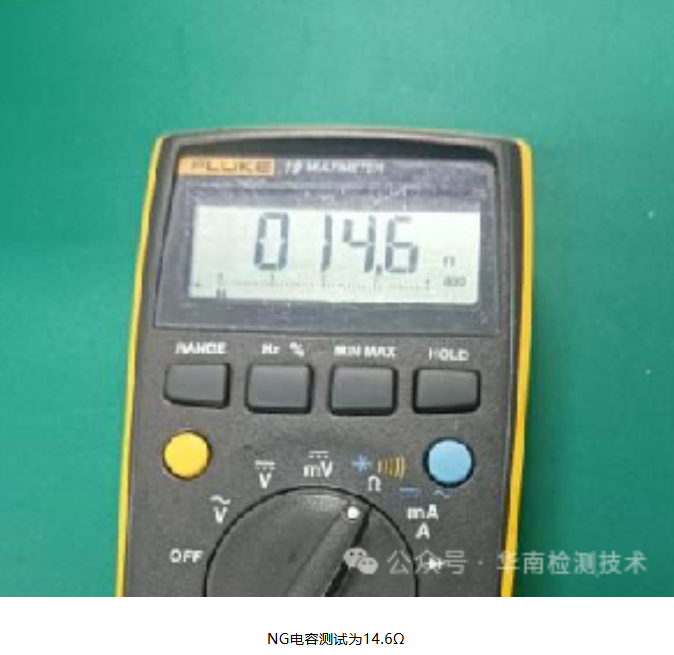

2、电特性测试：揭示电容的 “内在健康状况”

检测设备与流程 ：使用高精度 LCR 电桥测量 MLCC 的容值和 DF 值，利用专业的绝缘测试仪测试其绝缘耐压。在测试过程中，将电容样品按照规定的测试条件接入测试电路，仪器会自动施加相应的测试信号，并准确测量电容的各项电参数。通常，短路失效的 MLCC 样品在电特性测试中会表现出异常的低电阻值，这就好比是电容的 “生命体征” 出现了异常，提示其内部可能存在问题。

意义与应用 ：电特性测试能够直观地反映 MLCC 的电气性能是否正常，是判断其是否短路失效的关键手段之一。通过这项测试，采购人员可以快速了解所采购电容的基本性能指标是否符合要求，从而对产品质量有一个初步的评估。同时，电特性测试数据也可作为后续深入分析的依据，帮助技术人员进一步定位短路失效的具体原因。

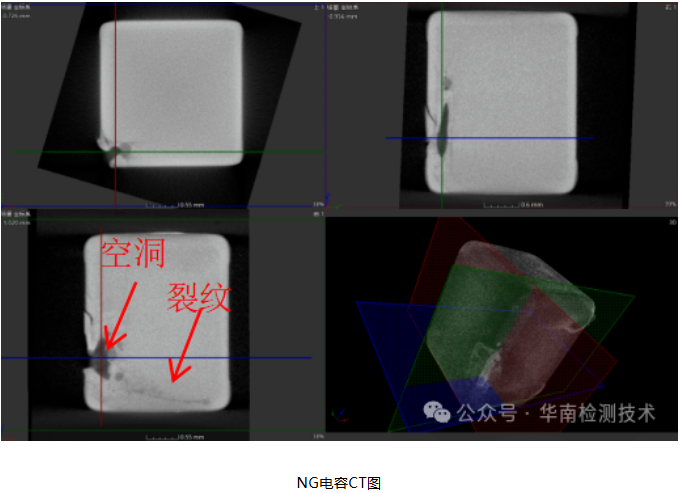

3、X 射线检查（CT 检查）：透视电容的 “内部世界”

检测设备与流程 ：借助 X 射线检查技术，将 MLCC 置于高精度的 X 射线检测设备中，设备会发射 X 射线穿透电容样品。由于电容内部不同材质的结构对 X 射线的吸收程度不同，探测器接收穿过样品的 X 射线强度会有所差异，从而形成相应的图像。通过对这些图像进行分析，可以清晰地观察到电容器内部是否存在裂纹、空洞等不可见的缺陷，就像给电容拍了一张 “X 光片”，让内部结构一目了然。

意义与应用 ：X 射线检查是一种无损检测方法，能够在不破坏电容样品的前提下，深入其内部进行检测。这对于采购人员来说具有重要意义，因为它可以在不损害产品可用性的基础上，全面评估产品质量。通过 X 射线检查发现的内部缺陷信息，采购人员可以更加准确地判断所采购 MLCC 的质量可靠性，同时也为与供应商沟通质量问题提供了有力的证据。

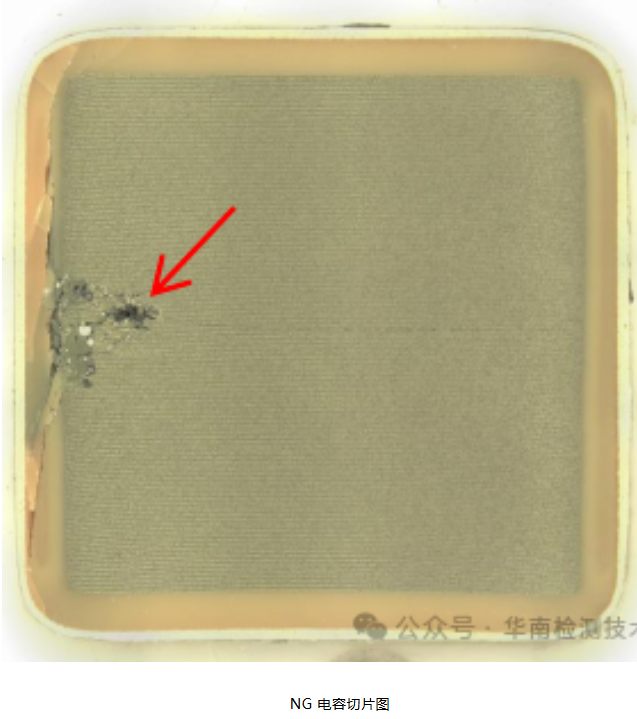

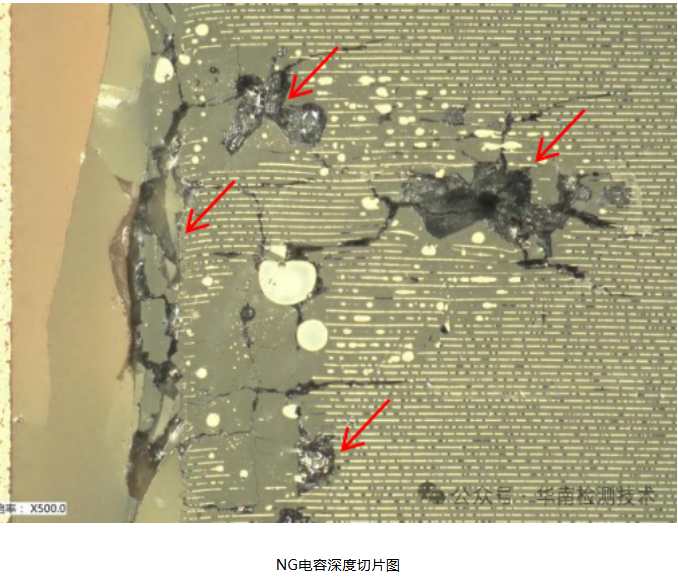

4、切片分析：微观层面的 “解剖探秘”

检测设备与流程 ：当外观检查和无损检测无法准确确定缺陷位置或性质时，切片分析就成为了 “终极诊断手段”。首先，将 MLCC 制成金相切片，这一过程需要严格控制切片的厚度和质量，以确保切片能够清晰地展示电容的内部结构。然后，将制备好的切片放在显微镜下进行观察，技术人员会仔细分析切片的截面，查看裂纹的起源、传播路径以及是否存在内部结构缺陷等情况。这就好比是将电容进行微观层面的 “解剖”，通过观察其内部组织结构来找出短路失效的根本原因。

意义与应用 ：切片分析能够为 MLCC 短路失效分析提供最直观、最详细的内部结构信息，是确定缺陷类型和失效机理的重要依据。对于采购人员而言，了解切片分析的意义可以帮助他们更深入地理解产品质量问题的本质，从而在采购决策过程中更加注重产品的内在质量。此外，切片分析结果也可以为供应商改进生产工艺提供参考，有助于提升整个供应链的产品质量水平。

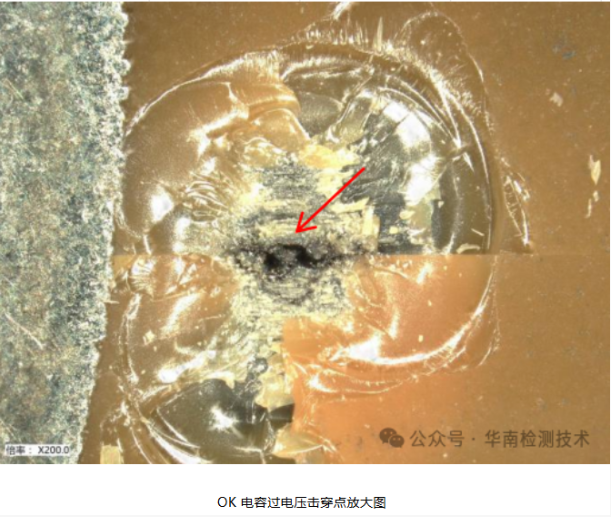

5、模拟实验：还原真实的 “失效场景”

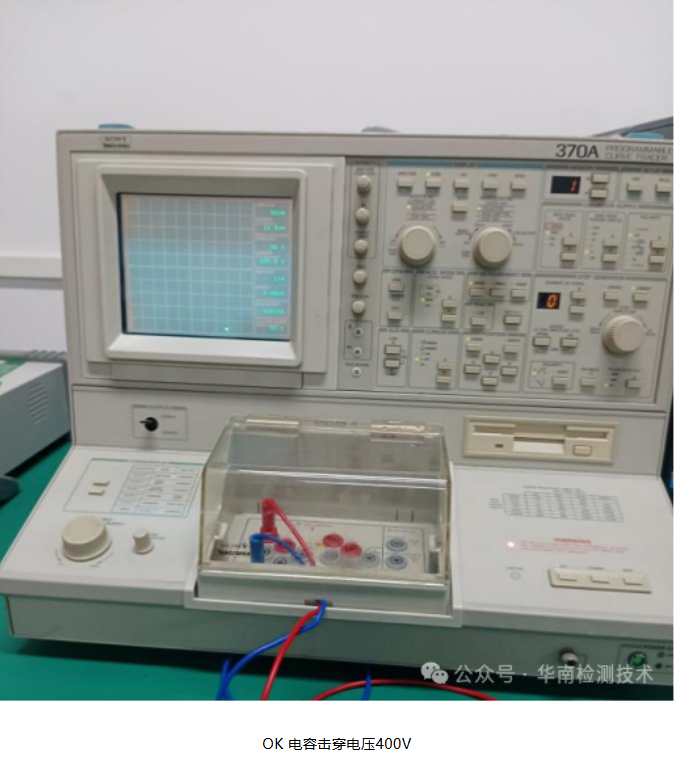

检测设备与流程 ：为了进一步验证短路失效的原因和验证改进措施的有效性，会进行模拟实验。例如，取 OK 电容做模拟过电压测试，将电容样品置于专业的测试设备中，按照设定的过电压条件施加电压，观察电容的击穿情况。测试后，再次使用显微镜、电特性测试仪等设备对样品进行检测，分析其电阻、击穿点等参数的变化，并与 NG 电容进行对比。同时，还会对模拟过压实验后的 NG 品进行切片分析，观察其内部结构特征，从而更全面地了解不同条件下电容的失效行为。

意义与应用 ：模拟实验能够帮助技术人员还原真实的使用场景，深入了解 MLCC 在不同应力条件下的性能表现和失效模式。这对于采购人员来说具有重要的参考价值，因为它可以让他们更加直观地了解产品在实际应用中可能面临的风险和挑战。通过模拟实验结果，采购人员可以评估所采购电容是否能够满足产品的设计要求和使用环境，从而做出更加明智的采购决策。此外，模拟实验数据也可以为产品的可靠性设计和质量改进提供有力支持，有助于提高整个电子产品的质量和稳定性。

三、华南检测 —— 您身边的电子元器件失效分析专家

先进的实验室设备 ：华南检测配备了业界先进的测试设备，包括各种规格的环境可靠性试验箱、振动台、机械冲击台、力学试验设备、包装可靠性试验设备，以及声、光、电性能检测系统等。这些先进的设备为 MLCC 短路失效分析提供了强大的硬件支持，能够准确地模拟各种实际工况和应力条件，确保检测结果的准确性和可靠性，帮助客户全面评估 MLCC 的性能和质量。

齐全的资质 ：公司拥有 CMA/CNAS 等权威资质认证，具备开展电子元器件失效分析的合法资质和专业能力。这些资质不仅体现了华南检测在技术实力和管理水平上的领先地位，也确保了其出具的检测报告具有高度的可信度和公信力，能够为电子元器件采购人员提供有力的质量保障依据，增强客户在采购过程中的信心和决策准确性。

专业的技术团队 ：华南检测拥有一支由经验丰富、专业知识渊博的工程师和技术人员组成的专业团队。他们长期致力于电子元器件失效分析领域的研究和技术开发，熟悉 MLCC 等各类电子元器件的特性和失效机理，能够运用科学的分析方法和先进的检测技术，快速、准确地找出短路失效的原因，并为客户提供针对性的解决方案和建议，助力客户提升产品质量和可靠性，降低生产成本和质量风险。

在当今电子行业飞速发展的背景下，电子元器件的质量和可靠性问题日益受到关注。MLCC 作为关键的电子元器件之一，其短路失效分析对于保障电子产品的性能和安全性具有不可忽视的重要性。华南检测凭借其先进的分析方法、强大的实验室设备和专业的技术团队，为电子元器件采购人员提供全面、精准的 MLCC 短路失效分析服务，是您在质量把控道路上值得信赖的合作伙伴。选择华南检测，让您的电子产品质量更可靠，采购决策更明智，共同推动电子行业的健康、稳定发展。
