按键电子产品内存失效分析：内存失效深度剖析与解决方案

在电子产品的使用过程中，按键产品开机无响应等内存失效问题是较为常见的故障现象。为深入探究其失效原因，华南检测技术凭借专业的团队和先进的设备，展开了详细的分析工作，旨在为电子设备生产厂商提供精准的检测服务和有效的解决方案，保障产品质量，提升市场竞争力。

一、失效原因深度剖析

电化学迁移的影响 ：电化学迁移是导致按键电子产品内存失效的关键因素之一。在电场作用下，焊盘金属离子（如铜、银、锡、铝等）从阳极向阴极迁移，形成枝晶生长。这些金属离子在阴极还原为金属单质，逐渐堆积成树枝状导电通路，进而引发短路等故障，使产品出现开机无响应等情况。例如，在一些高湿度、高温度的工作环境下，电子产品的焊盘位置容易受到潮气侵蚀，加速电化学迁移过程，最终导致内存失效。

其他潜在因素 ：除了电化学迁移，还有多种因素可能导致按键电子产品内存失效。如在生产过程中，虚焊、冷焊、桥连短路等焊接工艺问题，会使焊点接触不良，影响信号传输。此外，PCB及 PCBA 清洗不彻底，残留的助焊剂及异物也可能对焊盘造成污染，引发腐蚀等问题，进而影响内存的正常工作。

二、华南检测技术专业检测流程

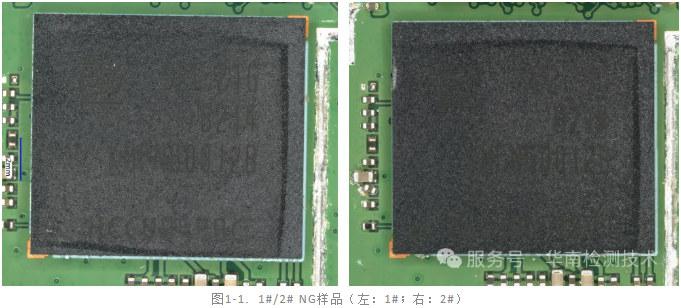

外观检查 ：首先对 NG 样品进行外观目检，在光学显微镜下仔细观察样品表面是否存在明显的划痕、裂纹、变形等异常情况。通过对 1#/2# NG 样品的外观检查，未发现明显异常，初步排除了外观因素导致的失效可能性。

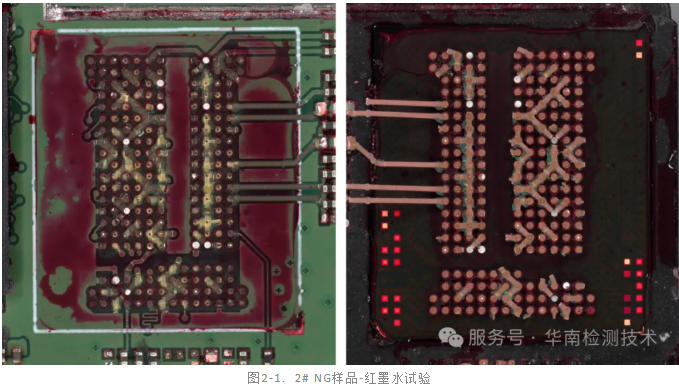

红墨水试验 ：选取 2# NG 样品内存焊点位置进行红墨水试验。将样品浸泡在红墨水中，观察焊点间是否有红墨水渗入。结果显示，焊点间未见明显红墨水渗入，表明焊点的密封性较好，但为进一步确定内部是否存在缺陷，还需进行后续的检测。

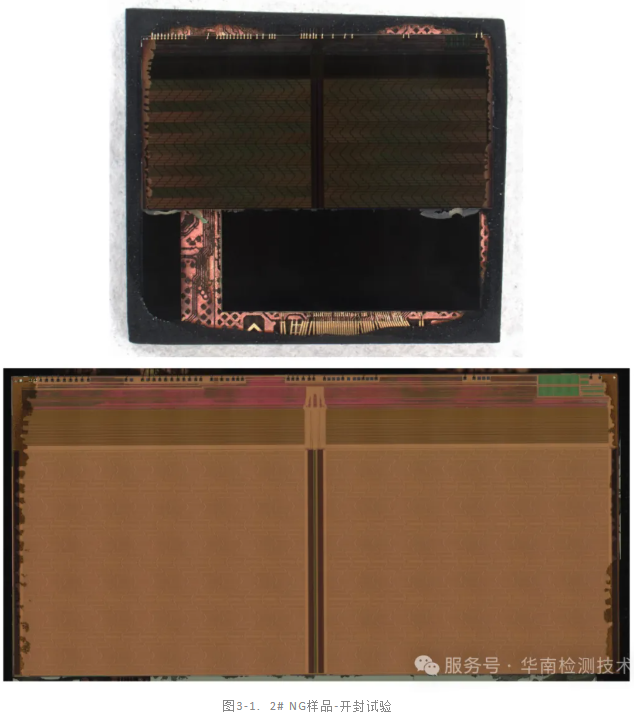

开封试验 ：对 2# NG 样品进行开封试验，将样品内部结构暴露出来。经检查发现，由于腐蚀时间过长，导致部分焊盘的铝层脱落，芯片边上有保护层无法完全去除。这为后续的分析提供了重要线索，初步判断腐蚀可能是导致内存失效的原因之一。

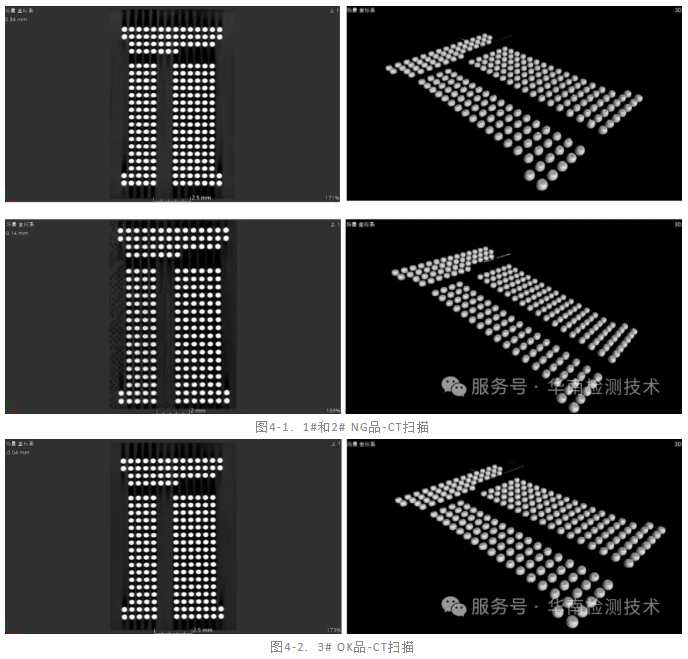

CT 扫描检测 ：在体素分辨率 0.025mm/voxel 下对 NG 品（1#、2#）和 OK 品（3#）进行 CT 扫描。通过 CT 扫描可以清晰地观察到样品内部的结构情况，包括焊点、线路等。结果显示，锡球未见异常，排除了锡球质量问题导致的失效可能性。

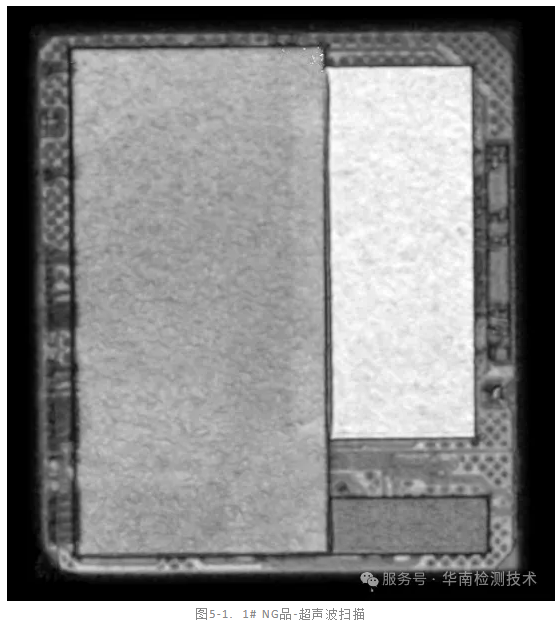

超声波扫描检测 ：将 1# NG 品放到 SAT 设备中，进行超声波检测。超声波扫描能够检测出样品内部是否存在分层、空洞等缺陷。扫描结果显示未见分层异常，进一步缩小了失效原因的范围。

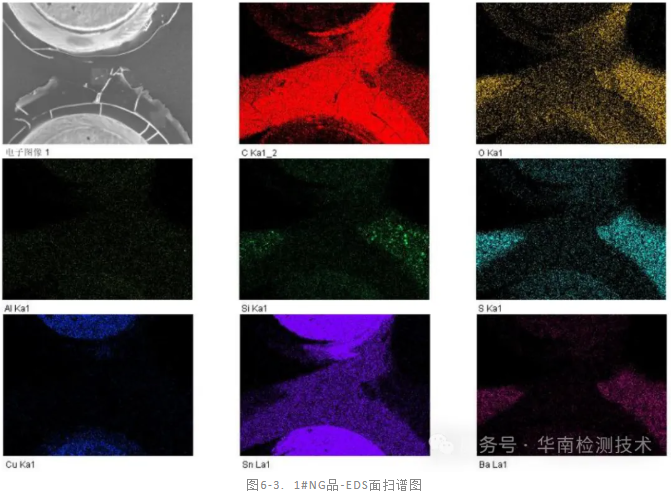

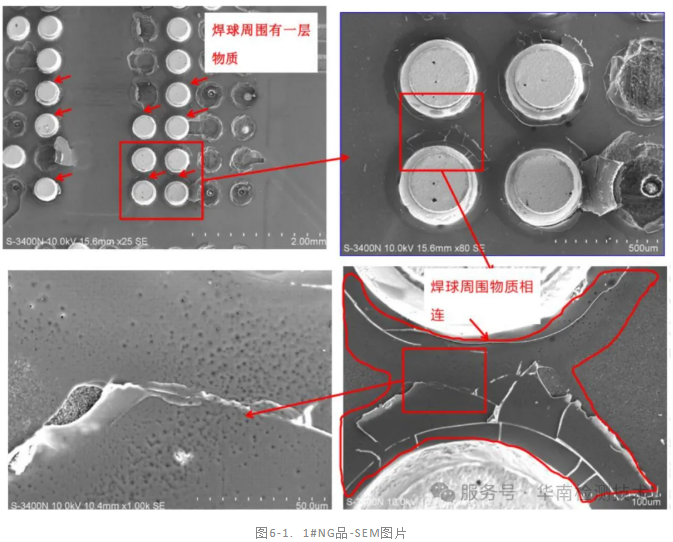

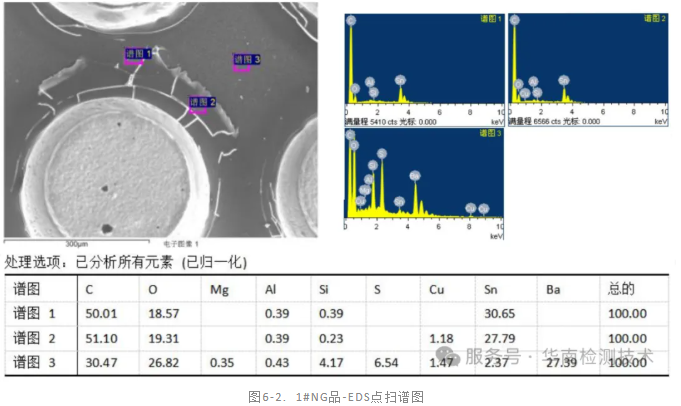

SEM & EDS 检测 ：对 1# NG 品焊盘位置进行 EDS 检测分析。利用扫描电子显微镜（SEM）观察焊盘表面的微观形貌，并通过能量色散 X 射线光谱仪（EDS）对焊盘进行元素分析。结果显示，在焊盘间存在异物残留，异物中检测到大量 Sn 元素。这表明在生产过程中可能存在助焊剂残留等问题，残留的助焊剂在一定条件下引发电化学反应，导致焊盘腐蚀，进而引发内存失效。

三、华南检测技术团队优势

高素质专业团队 ：华南检测技术拥有一支高素质的专业团队，团队成员具备丰富的电子产品研发、检测和失效分析经验。他们熟练掌握各种先进的检测技术和方法，能够准确地判断和分析电子产品的失效原因，为客户提供专业的技术支持和解决方案。

先进检测设备支持 ：实验室配备了业界先进的测试设备，为检测工作提供了坚实的基础。这些设备能够准确地检测出电子产品的各种性能指标和缺陷情况，确保检测结果的准确性和可靠性。例如，在此次检测中使用的扫描电子显微镜、能谱仪、CT 扫描仪等设备，为深入分析失效原因提供了有力的支持。

华南检测：http://www.gdhnjc.com/websiteMap

四、解决方案与预防措施

优化设计与工艺 ：根据检测结果，建议电子设备生产厂商增加焊盘之间距离，避免焊盘位置残留焊锡，从而降低电化学迁移的风险。同时，优化 PCB 及 PCBA 清洗工艺，确保清洗彻底，减少助焊剂及异物残留。例如，可以采用多次清洗、增加清洗时间或使用更高效的清洗剂等方式，提高清洗效果。此外，增加三防漆工艺，防止硅油等有害物质渗透，提高产品的防护性能。

加强质量控制与检测 ：生产厂商应加强产品质量控制和检测，建立完善的质量管理体系。在生产过程中，严格把控各环节的质量，确保焊接工艺符合标准要求。同时，定期对产品进行抽样检测，及时发现潜在的质量问题，并采取相应的措施进行改进。华南检测技术可以为生产厂商提供全方位的质量检测服务，包括可靠性检测、失效分析等，帮助厂商提高产品质量，降低售后风险。

华南检测技术作为专业的电子产品质量检测机构，将继续致力于为电子设备生产厂商提供优质的检测服务，助力企业解决产品质量问题，提升产品竞争力。如果您在电子产品质量检测方面有任何需求或疑问，欢迎随时联系华南检测技术。
