芯片焊接问题诊断：失效分析专家揭秘焊接缺陷

在电子制造领域，焊接质量直接关系到产品的可靠性与寿命。作为拥有多年检测经验的广东省华南检测技术有限公司，我们致力于为客户提供专业、权威的失效分析服务，确保每一环节的品质控制。本文将详细介绍我们如何通过精密的分析流程，揭示芯片焊接的潜在缺陷。

芯片焊接分析案例背景：

近期，我们接到了一项紧急任务，对客户提交的两片疑似存在焊接问题的芯片进行深入分析。客户迫切需要了解焊接缺陷的具体原因，以便及时调整生产线，避免进一步的质量损失。我们的专家团队立即响应，启动了全面的失效分析流程。

芯片焊接分析过程：

外观检查：

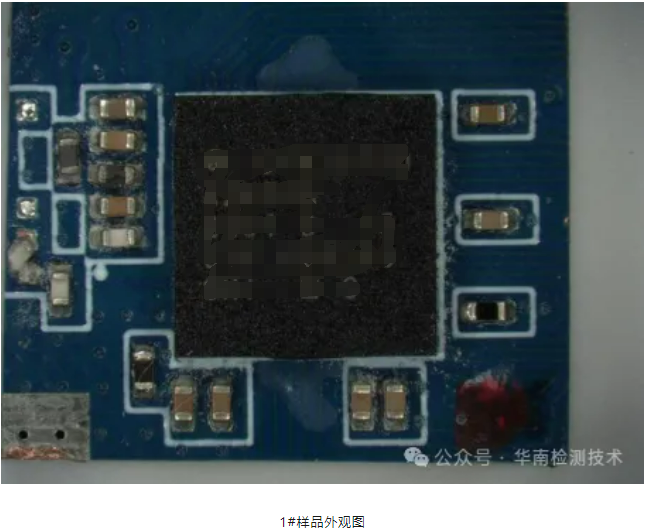

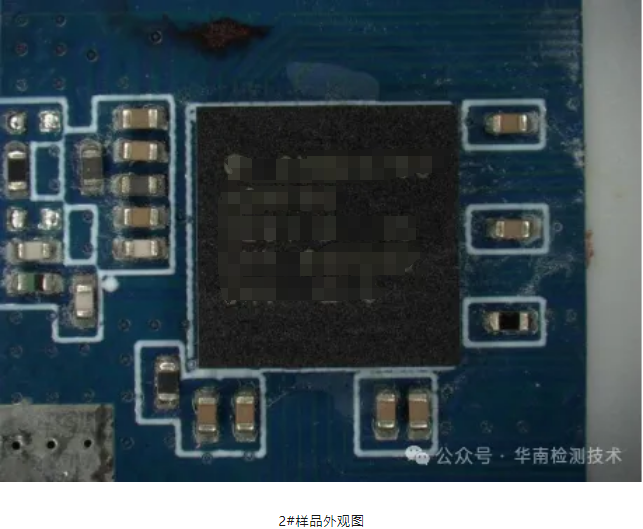

首先，我们使用光学显微镜对芯片进行了外观检查。在这一阶段，我们仔细观察了芯片的表面，寻找任何可能的裂纹、气孔或其他可见缺陷。1#和2#样品在初步观察下均未显示出明显异常，这表明我们需要进行更深入的分析。

芯片切片分析：

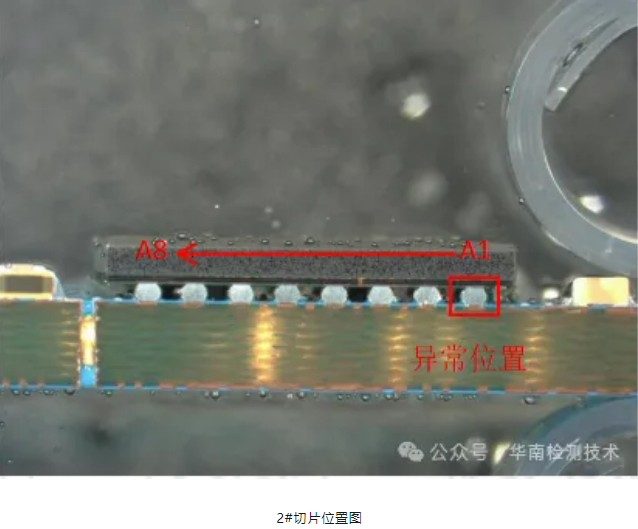

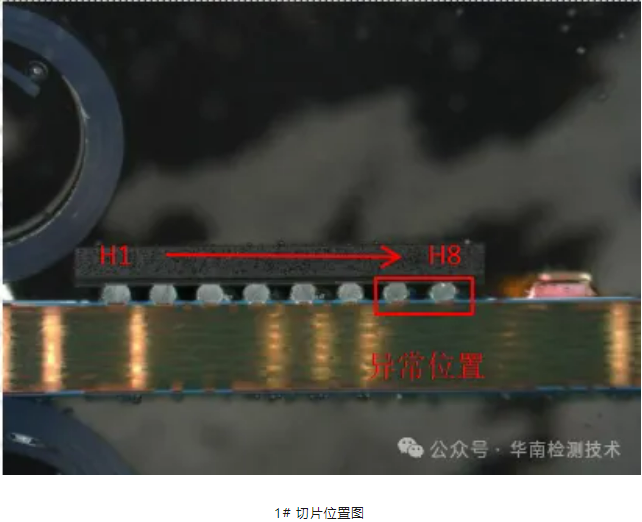

为了进一步探究焊接质量，我们进行了切片检查。通过切割技术，我们将芯片沿焊接点进行剖切，以便在显微镜下观察其内部结构。以下是我们在切片检查中的关键发现：

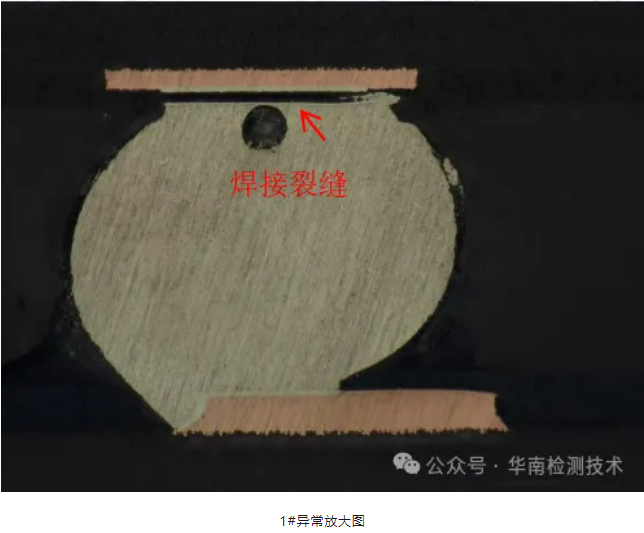

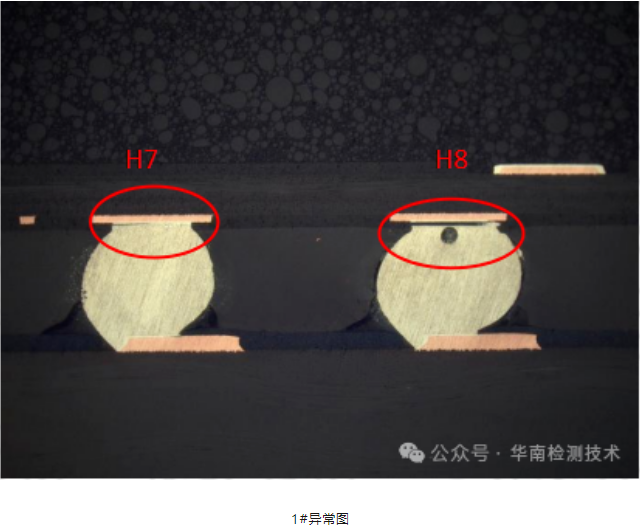

锡球与焊盘界面： 在1#样品的切片中，我们发现了锡球与焊盘之间存在明显的裂缝。这一发现表明焊接点的结合力不足，可能是由于焊接温度不适宜或焊接时间过短导致的。

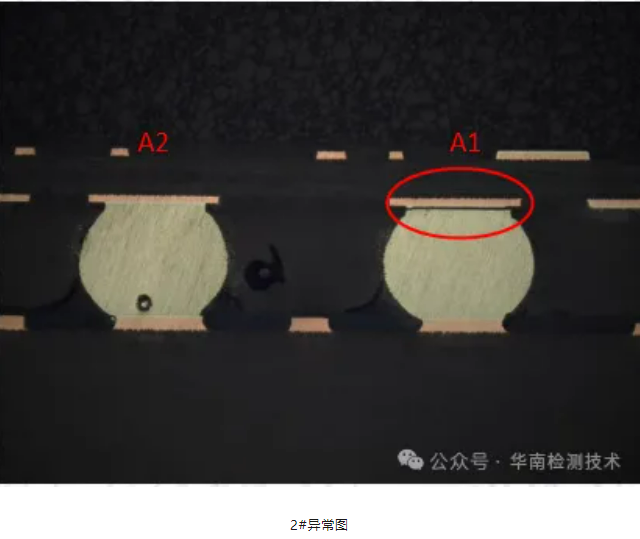

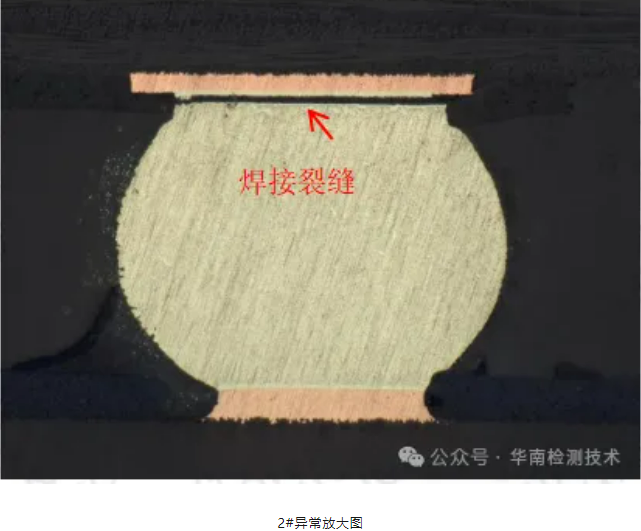

焊料润湿性： 在2#样品的分析中，我们注意到焊料的润湿性不足，这可能是由于焊料质量问题或焊接过程中的氧化反应所致。

焊接空洞： 在两个样品的切片中，我们都发现了焊接空洞的存在，这可能是由于焊接过程中保护气氛不足或焊接材料中存在杂质导致的。

失效分析：

在每个检查阶段，我们都进行了详细的失效分析，以确定可能的原因，并提出相应的解决方案。例如，对于焊接点裂缝的问题，我们建议调整焊接温度和时间，以确保焊料充分熔化并均匀分布。对于润湿性不足的问题，我们建议检查焊料的质量和焊接环境的控制。

分析结果：

综合上述分析，我们得出以下结论：

焊接温度控制不当： 焊接点裂缝的存在表明焊接过程中可能存在温度控制不当的问题，导致焊料未能充分润湿焊盘。

焊料质量问题： 焊料润湿性不足和焊接空洞的存在可能指向焊料本身的质量问题，或是焊接过程中保护气氛不足。

焊接环境控制： 焊接空洞的发现强调了在焊接过程中控制保护气氛的重要性，以防止氧化和杂质的混入。
