精密焊接的隐形杀手：如何用共面度测试锁定SMT良率风险？

在电子制造领域，芯片封装的小型化与PCB设计的高密度化已成不可逆的趋势。然而，一个长期存在的物理难题也随之放大：当不同材料组成的元器件经历回流焊高温时，热膨胀系数（CTE）的差异会导致难以预料的变形。这种变形，正是引发虚焊、短路、甚至批量性焊接失效的根源之一。本文将深入解析共面度测试 与翘曲度检测 的核心价值，特别是高温动态翘曲度测试 如何成为预测与预防SMT焊接缺陷的前瞻性眼睛，帮助工艺与质量工程师从源头上把控可靠性。

一、 核心概念辨析：共面度与翘曲度究竟测的是什么？

许多工程师在接触这两个概念时容易混淆。简单来说，它们关注的对象和目的有本质区别。

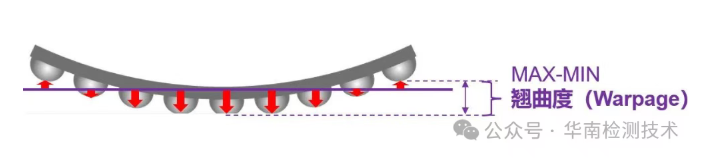

翘曲度检测，关注的是器件或板材“身体”本身的平整度。它测量的是基板、芯片等物体在不受外力下，相对于理想平面的弯曲或扭曲程度。翘曲度数据可以直接反映封装或材料的内应力状态，是评价批次一致性和长期机械可靠性的关键指标。

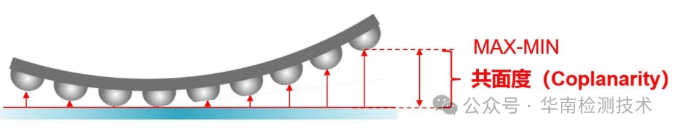

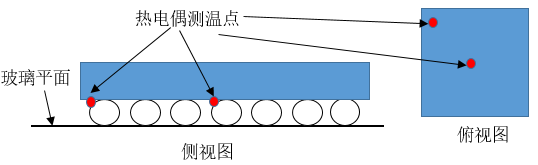

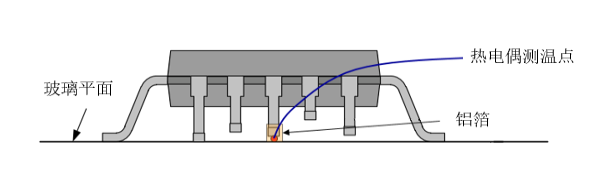

共面度测试，则聚焦于器件“脚”的平整度。它特指焊锡球、引脚等焊接端子构成的平面，与安装基准面之间的偏差。共面度不仅受器件本体翘曲的影响，还与焊球高度一致性、球体本身是否变形等因素综合相关。

一个形象的比喻是：翘曲度好比检查一块地板的整体起伏，而共面度则是检查地板上所有桌腿的底端是否在一个平面上，这直接决定了桌子放上去会不会摇晃。对于SMT贴装，共面度不合格是导致焊接失效最直接的原因。

二、 为何静态测试不够？高温动态翘曲度测试的价值凸显

在室温下测量共面度和翘曲度，只能反映产品在仓储和运输状态下的情况。但真正的挑战发生在回流焊炉内。

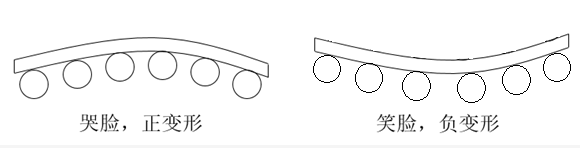

元器件在经历从常温到200℃以上再冷却的快速温度循环时，其变形是动态、非线性的。某些在常温下平整的样品，可能在高温峰值时发生剧烈翘曲（俗称“微笑”或“哭脸”效应），导致瞬间的焊接开路；而在冷却后，它又可能恢复平整，给故障复现带来极大困难。

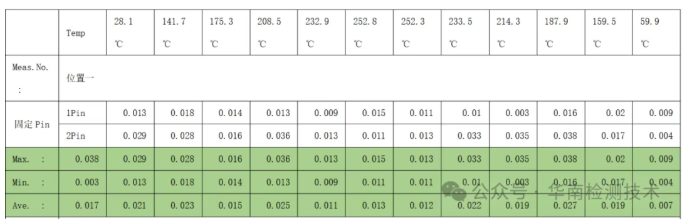

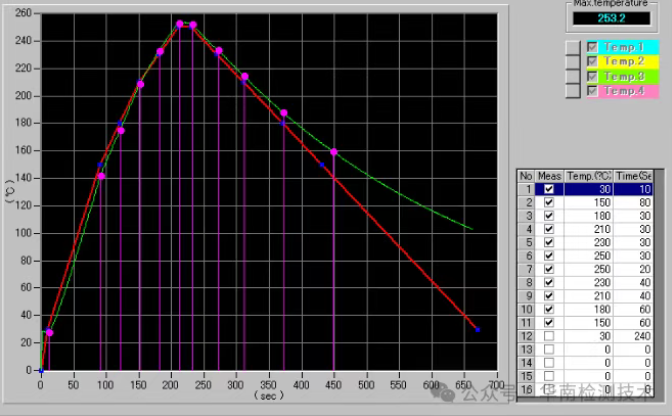

因此，高温动态翘曲度测试 应运而生。这项测试通过在模拟回流焊的温度曲线下，实时监测样品从升温、保温、峰值到冷却全过程的形变数据。它能精准捕捉到：

1、最大翘曲发生点的温度与形变量。

2、整个过程的形变轨迹与趋势。

3、不同材料界面间的应力变化临界点。

这项测试为优化回流焊温度曲线、评估封装结构设计、筛选合格供应商提供了无可辩驳的数据支撑。

三、 华南检测的解决方案：从精准测量到深度分析

面对这一行业挑战，广东省华南检测技术有限公司提供的远不止一次简单的测量。我们构建了“精准测量-深度洞察-仿真预警”的完整服务链。

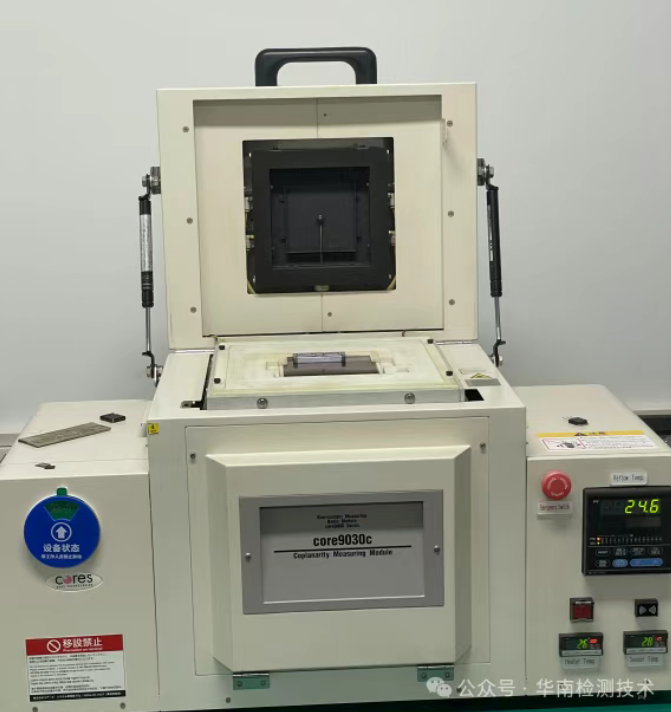

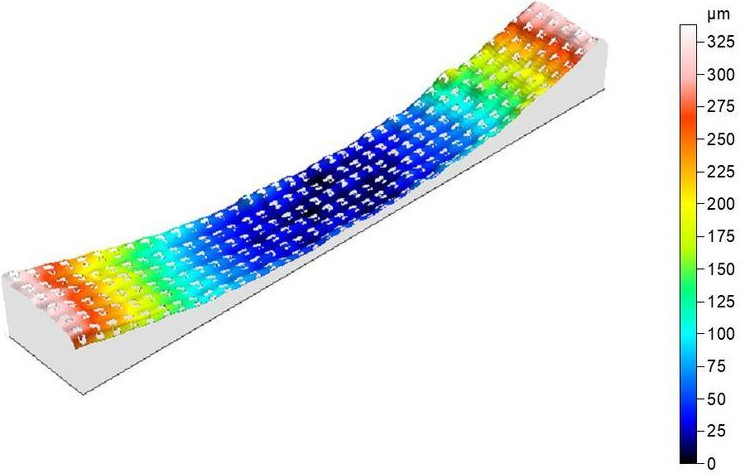

我们的核心设备是先进的非接触式三维光学翘曲/共面度测试仪。它能在模拟的高温环境下，快速、高精度地扫描并获得整个样品表面的三维形貌数据。但这只是第一步。

我们的特色服务优势在于将测试数据与有限元仿真分析深度结合。这意味着，我们不仅能告诉您“样品在什么温度下变形了多少”，还能通过仿真模型，帮您分析变形背后的力学根源，预测在不同更严苛条件下的可靠性表现，甚至为您的设计改进（如调整材料、结构、布局）提供模拟验证。这种“测试+仿真”的双驱动模式，能显著缩短您的研发周期，提升产品一次性成功率。

四、 典型应用场景与案例启示

我们的服务已广泛应用于多个高可靠性要求的领域：

基板封装生产与研发：在新封装设计阶段验证结构合理性，在量产阶段监控批次质量。

基板材料开发：评估不同Core材、PP片、固化片等组合方案的翘曲性能。

相机模组（C-MOS）可靠性：分析镜头座与传感器基板在高温下的共面保持能力，确保对焦一致性。

汽车电子可靠性：满足车规级器件对极端温度循环下尺寸稳定性的苛刻要求。

在一个典型的案例中，某客户生产的BGA芯片在SMT后出现边缘焊点虚焊。常温检测共面度良好，无法定位问题。我们通过高温动态翘曲度测试，重现其回流焊过程，发现该芯片在升温至217℃时呈现明显的凸面变形，导致边缘焊球与焊膏分离。根据这一动态数据，我们协同客户优化了锡膏印刷厚度和炉温曲线，并为其封装设计提供了改进建议，最终彻底解决了该失效模式。

五、 行动指南：您的产品是否需要一次全面的共面度评估？

焊接质量风险往往具有隐蔽性和批次性，一次未检出的问题可能导致线上批量返工或市场端重大质量事故。如果您正在面临以下任一情况，一次专业的共面度测试与高温动态翘曲度测试将是您最明智的风险防控投资：

导入新的芯片或PCB供应商时。

进行新产品设计验证或设计变更时。

SMT生产线出现不明原因的焊接不良率波动时。

产品需要满足更高等级的可靠性标准（如汽车、军工）时。

广东华南检测中心：https://www.gdhnjc.com/aboutus.html

广东省华南检测技术有限公司（CNAS/CMA认证实验室） 现推出免费样品初步评估服务。您只需提供少量样品，我们的技术专家将为您初步分析其翘曲与共面度风险，并提供针对性的测试方案建议。让我们用专业的数据，为您的产品焊接可靠性保驾护航。

立即联系我们，获取您的专属测试方案与报价。
