当您生产线上的一款热销产品，突然出现批次性的功能失灵，返修率飙升。初步排查，所有线索都指向内部的一颗核心芯片。客户投诉、退货压力、生产停滞的损失每天都在叠加。您能确定这是偶然的个例，还是即将引爆的批量质量炸弹？芯片失效分析，就是在此刻拨开迷雾，防止千万元级别损失的关键一步。本文将通过广东省华南检测技术有限公司（华南检测）的一个真实芯片短路失效分析案例，完整展示我们作为专业失效分析实验室，如何运用科学方法定位故障根源，并为您梳理芯片短路的常见成因图谱。

一、案例背景：来自客户的不明短路芯片

我们收到客户送来的一颗不良芯片样品。客户反馈，该芯片在终端产品测试中发生短路，导致整机功能失效。他们急需知道：短路究竟是如何发生的？是芯片自身的设计制造缺陷，还是在后续组装、应用中出现了问题？厘清这一点，对于界定责任、改进工艺、避免问题复发至关重要。这就是芯片失效分析工作的起点——从结果倒推原因。

二、层层深入：专业失效分析实验室的标准化侦测流程

面对一颗微小的芯片，如何在不破坏关键证据的前提下找到故障点？华南检测依托CNAS/CMA认证体系，执行了一套严谨的分析流程。

步骤1：外观与内部结构初筛

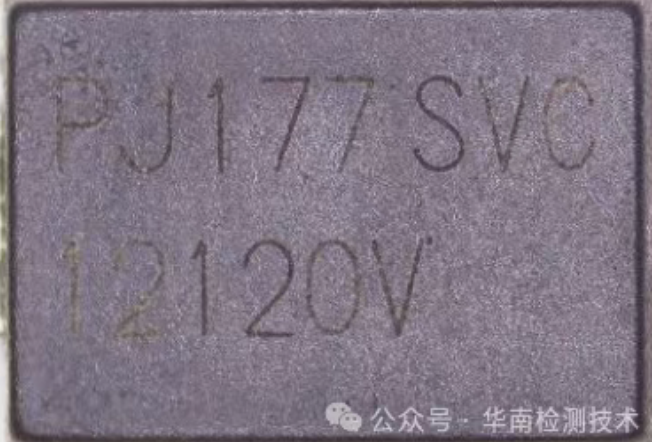

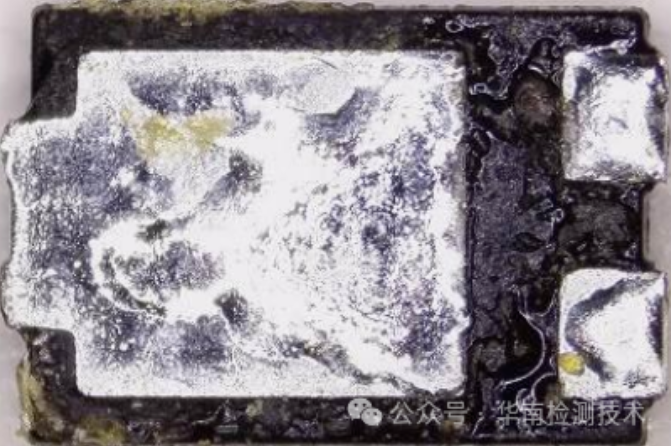

我们首先对样品进行了详细的外观检查。确认芯片表面印字清晰，封装体完好，无任何外部机械损伤或腐蚀痕迹。这初步排除了因外部物理破坏导致故障的可能。

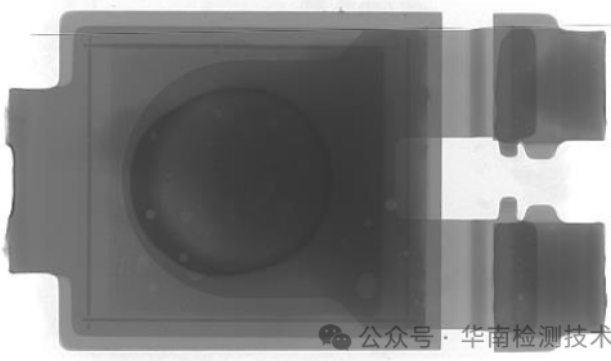

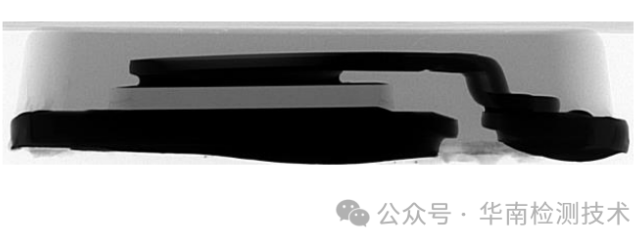

紧接着，我们使用高分辨率X-Ray设备对芯片进行X-Ray透视检查。X-Ray图像清晰显示，内部的晶粒（Die）位置端正，连接晶粒与外部引脚的金线（Wire）形状规则，承载晶粒的引线框架（Lead Frame）也无变形。这意味着，芯片的封装结构和内部互连在宏观上是正常的。

步骤2：电性能确认

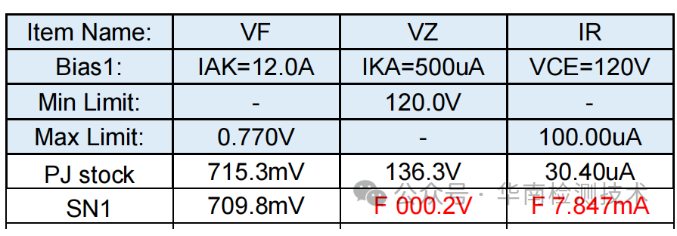

外观无异常，但故障确实存在。我们使用精密探针台和参数分析仪对芯片的特定引脚进行了电性能测试。测试曲线明确显示，芯片的两引脚之间存在极低的电阻值，呈短路（Short）状态。这证实了客户反馈的不良现象，也为我们后续的物理分析指明了具体需要关注的电性通路。

步骤3：开封与微观寻迹

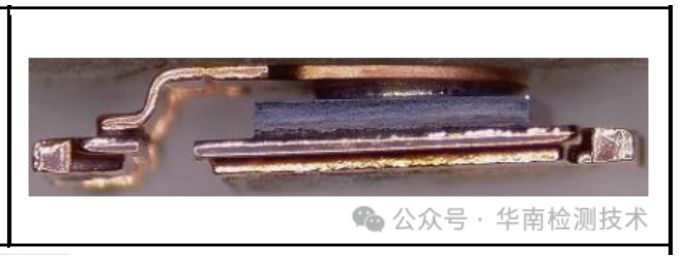

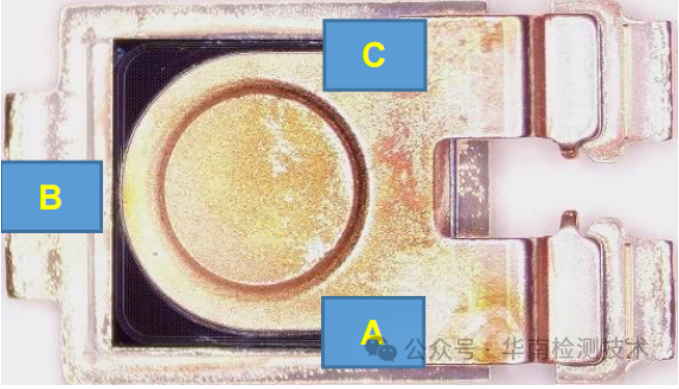

这是分析的关键环节。我们采用专业的化学开封技术，精准地移除芯片外部的环氧树脂塑封料，暴露出内部的晶粒、金线和引线框架。在显微镜下观察，封装内部结构依然规整，未见异物或潮气侵入的痕迹。

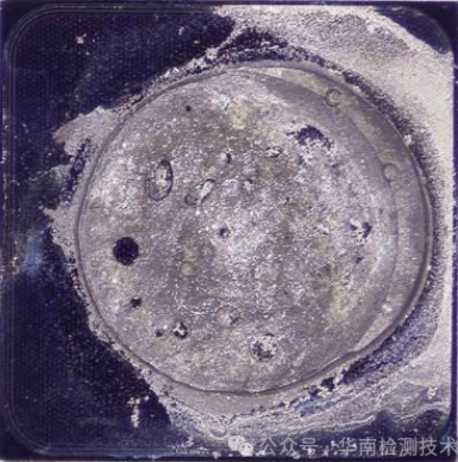

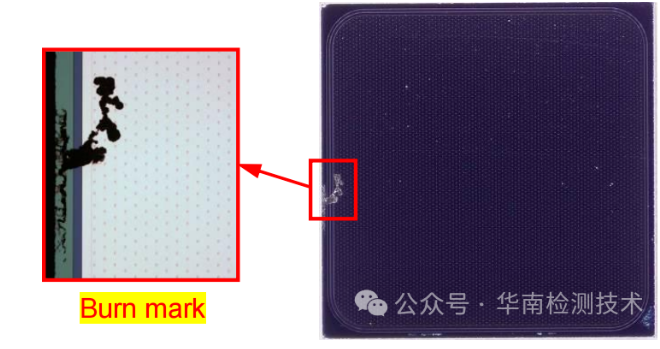

我们继续移除覆盖在晶粒表面的引线框架层。就在这时，关键证据出现了：在晶粒表面特定的区域，观察到了明显的局部烧伤点（Burn Mark）。在高倍率显微镜下，该区域的材料因高温而熔融、变色，结构与周围完好的区域形成鲜明对比。

三、分析结论：能量过载是根本原因

综合以上所有检测数据，我们可以得出明确的结论：该芯片的短路失效，并非源于芯片自身的原始制造缺陷或封装工艺问题。X-Ray和开封检查排除了这些可能。

晶粒表面的局部烧伤痕迹，是典型的电性过应力（EOS）损伤特征。它表明，该芯片在应用电路板（PCB）上工作时，承受了远超其设计规格的瞬时大电流或高电压冲击。这股异常能量在芯片内部最薄弱的节点瞬间释放，产生高温，熔毁了半导体结构，从而形成了永久性的短路通道。

广东华南检测失效分析实验室：https://www.gdhnjc.com/aboutus.html

四、知识扩展：芯片短路失效的常见“嫌疑犯”清单

一次具体的分析找到了原因，但预防未来问题需要更系统的认知。芯片短路失效通常可以追溯到以下几大类根源，了解它们有助于您在源头进行管控：

电性过应力（EOS）与静电放电（ESD）：这是最常见的“杀手”。EOS指来自电源震荡、感性负载切换等的大能量脉冲；ESD则是人体或设备带静电导致的瞬间高压击穿。两者都会导致内部介质熔毁，本案即属此类。

制造工艺缺陷：芯片在代工厂生产时可能存在的隐患，如金属布线层之间存在残留导电颗粒、光刻对准偏差导致间距不足、介质层存在针孔等。这类问题通常在特定批次中呈现。

封装与组装问题：封装过程中，金线焊接不良导致塌陷短路、塑封料内含有导电杂质、芯片在SMT贴片时经历过高回流焊温度等，都可能诱发或直接造成短路。

设计缺陷与应用不当：芯片的电路设计对瞬态电压的防护（TVS）不足，或用户在电路设计中未充分考虑负载特性、散热条件，导致芯片长期工作在临界状态，最终失效。

五、华南检测的价值：不止于找到原因，更在于预防再发

广东省和华南检测技术有限公司作为拥有双C（CMA/CNAS）资质的第三方检测机构，我们的价值在于提供客观、权威的“诊断书”。通过本案，我们不仅告知客户“芯片是被异常大电流烧坏的”，更重要的是，我们将客户的排查方向从芯片供应商，引导至其自身的电路设计、电源管理、生产防静电（ESD）措施等方面。帮助他们锁定真正的整改环节，从而系统性提升产品可靠性，杜绝同类问题再次发生。

当您遇到任何不明原因的元器件或产品失效，无论是芯片短路、开路、还是功能异常，等待和猜测都意味着风险在累积。一次及时、专业的失效分析，是您控制损失、优化设计、实现质量飞跃的最高效投资。

立即行动，阻断质量风险链条

如果您正在被类似的产品失效问题困扰，或希望提前评估供应链的质量风险，华南检测的专业工程师团队随时待命。我们拥有从无损检测到微观物性分析的全套设备，能为您提供符合国际标准的失效分析报告。

欢迎立即在线咨询，将您遇到的棘手问题交给我们，让我们为您提供清晰的解决路径。
