霍尔元件输出内阻变小失效：一个典型失效分析案例的深度剖析

霍尔元件输出内阻变小失效：一个典型元器件失效分析案例的深度剖析

引言：当一款电子设备出现性能漂移或功能异常时，其根源往往深藏于某个微小元器件内部。霍尔元件，作为一种关键的磁敏传感器，其输出内阻的异常变化可能直接导致系统测量失准、控制失灵。本文将通过一个由广东省华南检测技术有限公司完成的真实检测案例，深入展示当霍尔元件出现输出内阻变小失效时，一家专业的元器件失效分析实验室如何抽丝剥茧，运用系统性的电子元器件失效分析方法，从宏观到微观锁定失效机理。文章将完整呈现从问题复现、多维度检测到根因推断的全过程，为面临类似产品质量问题的工程师提供详尽的技术参考与分析思路。

一、失效现象锁定：从模糊问题到电性能异常

我们收到了客户提供的六件样品，其中三件（编号1#~3#）为功能正常的OK品，另外三件（编号4#~6#）为故障NG品。客户反馈的核心问题是：NG品霍尔元件输出内阻异常变小。作为一家专业的失效分析检测机构，我们的首要任务就是确认并量化这一失效现象。

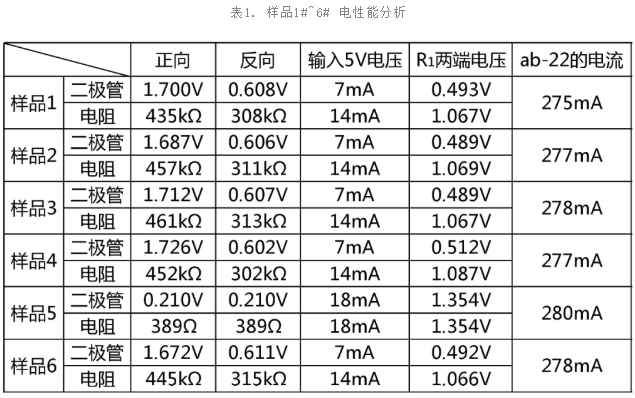

我们使用高精度万用表对全部样品进行了基础电性能测试。数据清晰地显示，NG品的输出内阻值显著低于OK品，这直接验证了客户的初步判断。然而，电阻的降低只是一个表面现象，其背后的物理机制可能涉及材料退化、结构损伤或界面失效等多种可能。将电性能异常作为分析的起点，我们开始了系统的排查。

二、多维度检测分析：由表及里的系统排查

在电子元器件失效分析中，单一点的数据不足以得出结论。我们必须构建一个从外观到内部，从常温到高温，从结构到成分的完整证据链。

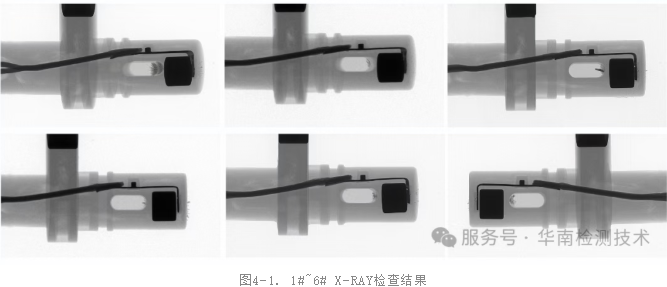

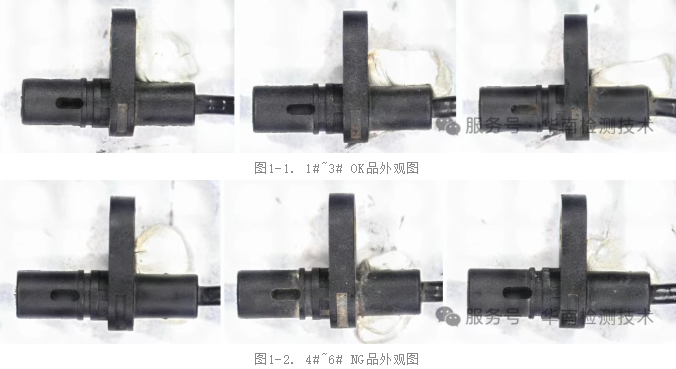

外观与内部结构初探。我们首先在光学显微镜下对所有样品进行外观检查。OK品与NG品在外观上未见明显划伤、裂纹或污染等异常。这初步排除了因外部机械损伤导致失效的可能性。随后，我们动用了X-Ray检测和工业CT扫描进行内部无损检测。X-Ray检测图像显示所有样品内部引线框架、焊点及芯片位置均无可见的明显偏移或断裂。

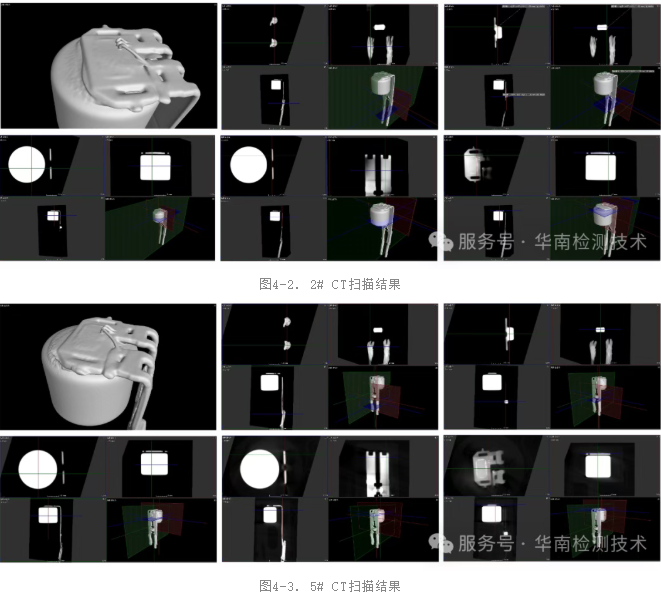

为进一步确认，我们对OK品（2#）和NG品（5#）进行了高分辨率工业CT扫描，三维重构结果同样未发现空洞、裂纹或装配异常。这表明，失效并非源于肉眼或常规射线可见的宏观结构缺陷。

环境可靠性测试下的性能表现。元器件的特性常常随环境变化而改变。为了模拟器件在实际工作中的状态，我们将样品置于85℃的高温环境中进行电性能复测。我们发现，在高温下，OK品与NG品的电性能参数均发生了一定漂移，但NG品内阻偏小的异常趋势依然存在，且某些参数对温度更为敏感。这个测试告诉我们，失效模式在严苛环境下持续存在，且温度可能加剧了某些潜在的失效机理。

三、深度解构分析：揭示隐藏的微观世界

当无损检测无法找到明确答案时，实验室就需要进行有损的、更为精细的物理分析。这是元器件失效分析实验室技术深度的体现。

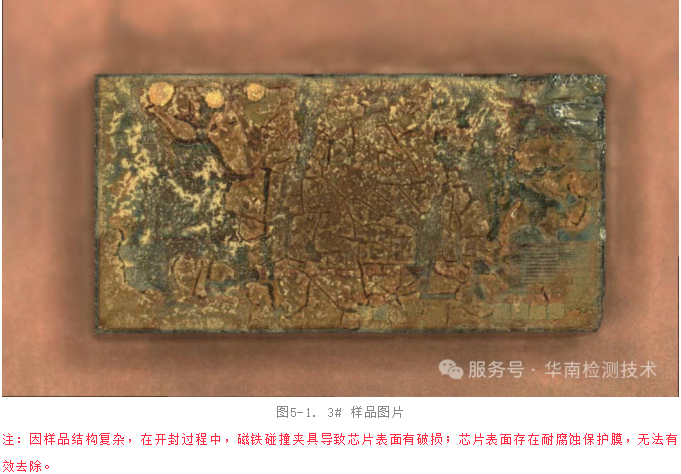

开封与内部观察。我们对一枚OK品（3#）进行了精密的化学开封，以暴露其内部芯片、焊线和键合点。尽管在开封过程中因样品结构复杂导致芯片表面有轻微损伤，但我们仍成功观察到了内部结构布局与焊线键合情况，为后续对比建立了基准。

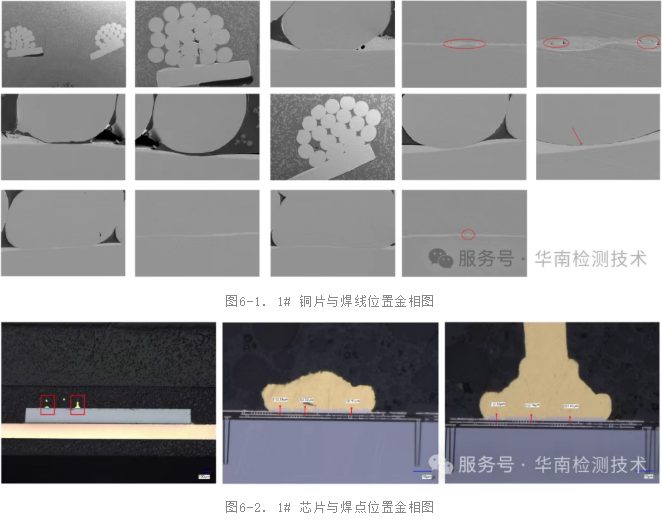

金相切片分析的关键发现。这是本次分析的一个关键转折点。我们分别对OK品（1#）和NG品（5#）制作了金相切片，并在高倍显微镜下进行观察。重点聚焦于铜引线与芯片焊盘之间的键合点。对比发现，两者在焊点处均存在不同程度的缝隙与微孔洞，这是工艺中常见的缺陷。然而，NG品（5#）焊点处的这类缺陷在数量和尺寸上均明显多于OK品。更精细的测量数据显示，两者芯片与焊点间形成的金属间化合物（IMC）层厚度相近（OK品约2.27μm/1.98μm，NG品约2.27μm/2.23μm），说明焊接工艺本身的热过程并非主要差异点。但焊点质量的差异，直接影响了电流通路的有效截面积和机械强度。

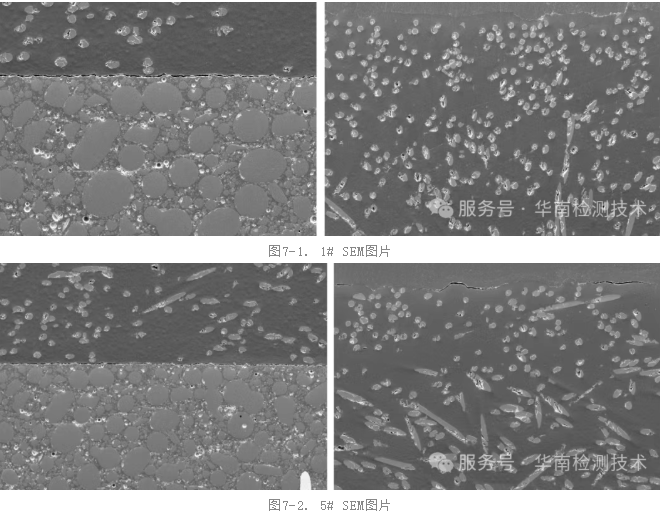

SEM与EDS的微观证据。扫描电镜（SEM）能提供更高的放大倍数和景深，让我们能观察更细微的结构。我们对切片样品进行SEM观察，发现了一个共性问题：霍尔元件最外层的绝缘保护层与芯片封装体之间存在界面结合不佳的情况。OK品表现为明显的界面空隙；而NG品虽然界面空隙相对较小，但其绝缘层内部的晶粒形变、扭曲现象却更为严重。能谱分析（EDS）结果显示，界面处的元素成分无异常污染，排除了外来污染物导致分层的可能。这种绝缘层的形变与界面问题，很可能是由封装残余应力或外部应用应力所引发。

四、失效根因综合推断：连接点与材料性能的耦合作用

基于以上一系列层层递进的检测数据，我们可以对霍尔元件输出内阻变小的失效原因进行技术性推断。我们认为，这是一个多因素耦合导致的结果，而非单一原因。

首先，键合点质量是基础因素。金相切片表明，NG品焊点存在更多、更大的缝隙和孔洞。这些缺陷使得电流流经的路径有效面积减小，局部电流密度增大，从而导致电阻的测量值出现下降趋势。同时，这种不良的键合点也是机械强度的薄弱环节。

其次，绝缘层损伤与应力影响是深层诱因。SEM观察到的绝缘层晶粒严重形变及界面结合不良，是材料内部存在较高应力的直接证据。这种应力可能来源于封装工艺过程中的热失配，也可能来自器件在后续装配、测试或使用中受到的外部机械应力。绝缘层的损伤会改变其介电性能和机械保护作用，可能影响霍尔元件内部电场的分布，从而间接影响其敏感特性与长期可靠性。

最后，温度效应加剧了参数漂移。在环境模拟测试中，温度升高对器件性能的影响在NG品上表现更甚。从半导体物理角度解释，温度升高加剧晶格振动，载流子迁移率会有所下降；但对于某些情况，温度升高导致的本征激发（产生电子-空穴对）效应更为显著，使得载流子浓度呈指数上升。当后者占主导时，整体电阻率就会表现为随温度升高而下降。NG品可能因其内部已存在上述结构和材料缺陷，对温度变化更为敏感，从而放大了这种电阻下降的趋势。

华南检测中心：https://www.gdhnjc.com/news_x/354.html

五、结论与实验室服务价值延伸

本次霍尔元件失效分析案例清晰地展示了一个完整的分析闭环：从确认电性能失效现象出发，通过外观检查、X-Ray/CT无损检测、环境模拟测试进行初步筛查和问题复现，再通过开封、切片、SEM/EDS等物理与化学分析手段深入微观世界，最终将失效根源指向键合工艺质量和封装/绝缘材料应力损伤这两个相互关联的方面。

作为深耕于电子元器件失效分析领域的专业机构，广东省华南检测技术有限公司的元器件失效分析实验室不仅具备执行上述所有标准化及深度化检测项目的能力，更擅长于将各环节数据综合研判，为客户提供指向根本原因的机理解释与切实可行的改进建议。例如，在本案例后，我们通常会建议客户加强对供应商此类元器件的DPA（破坏性物理分析）抽检，特别关注键合点质量和封装体内部应力状态，从供应链前端管控质量风险。

对于任何面临元器件异常、产品失效或质量可靠性挑战的企业，一个系统、专业且深入的失效分析，是解决问题、优化设计和提升品质不可或缺的关键步骤。
