​X-Ray检测：电子制造内部缺陷无损检测，确保产品可靠性与良率

X-Ray检测：电子制造内部缺陷无损检测，确保产品可靠性与良率

引言： 本文旨在为电子制造业的质量与生产管理者系统介绍X-Ray检测的核心价值、应用场景与检测流程。您将全面了解X-Ray（X射线）检测技术如何在不损伤产品的前提下，洞察从半导体封装到SMT焊点的内部缺陷，如BGA连锡、空洞、裂纹等，从而有效管控工艺风险、提升产品直通率。同时，本文将阐述专业的第三方X-Ray检测机构如何通过一站式服务，为企业提供快速、精准的失效分析与质量验证解决方案。

一、什么是X-Ray检测？它为何是现代电子制造的质量关键？

X-Ray检测，即X射线检测，是一种利用X射线的穿透性原理对样品内部结构进行无损成像的先进检测技术。

在电子制造业中，随着元器件封装日益微型化、复杂化（如BGA、CSP、QFN等），传统的目视与电性检测已无法评估其内部焊接与结构完整性。X-Ray检测技术应运而生，成为保障产品可靠性与生产良率的关键环节。

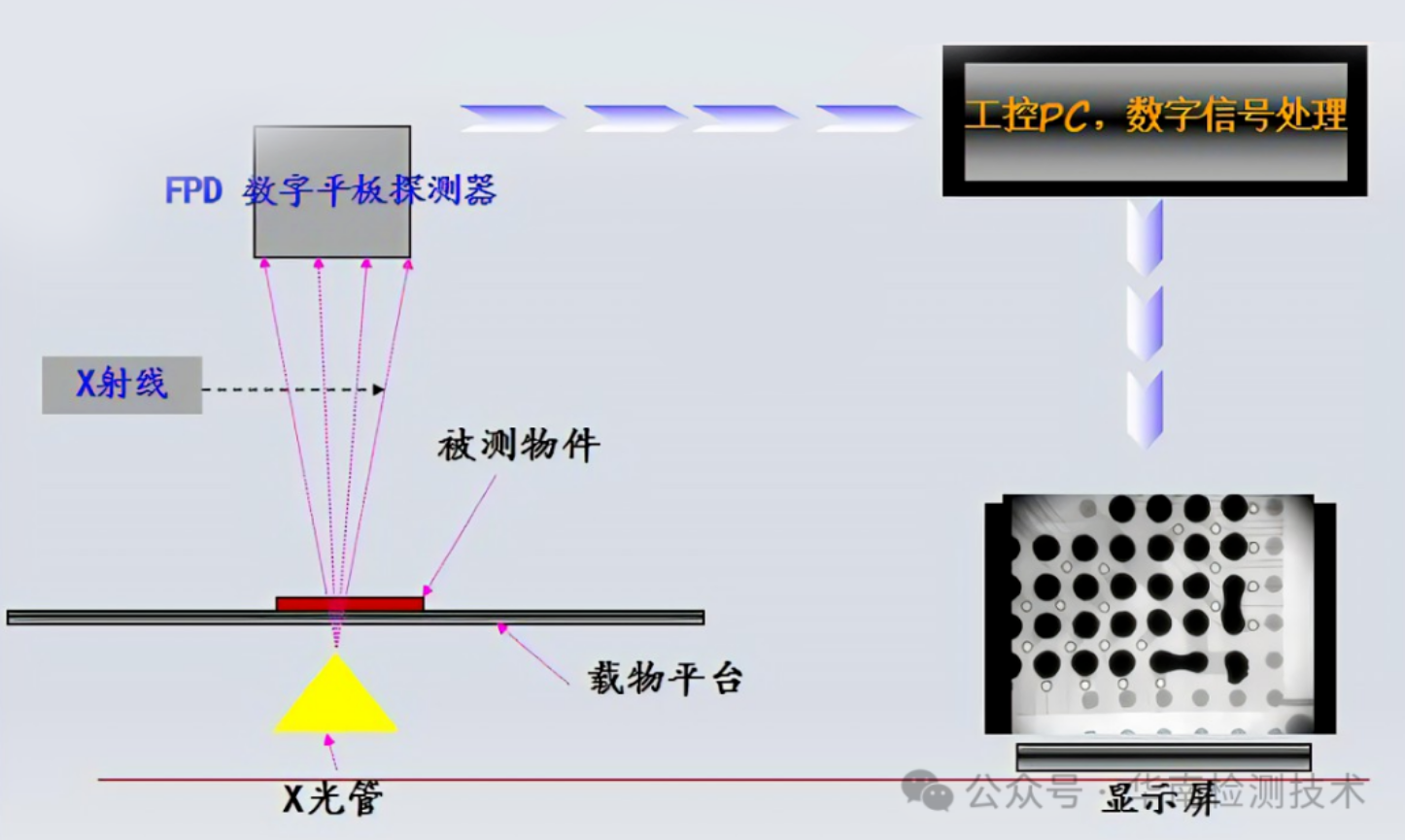

专业的X射线检测仪通过发射低能量X光，穿透被测样品，根据不同材料对X射线的吸收差异，在成像系统上清晰呈现其内部构造，从而实现对隐蔽缺陷的精准定位与定量分析。

二、X-Ray检测能为您解决哪些具体的产品质量问题？

作为一项高效的无损检测手段，X-Ray检测的应用贯穿了电子制造的全链条。其主要检测项目直接对应生产中的常见痛点，能够快速定位以下缺陷，防止问题产品流入市场：

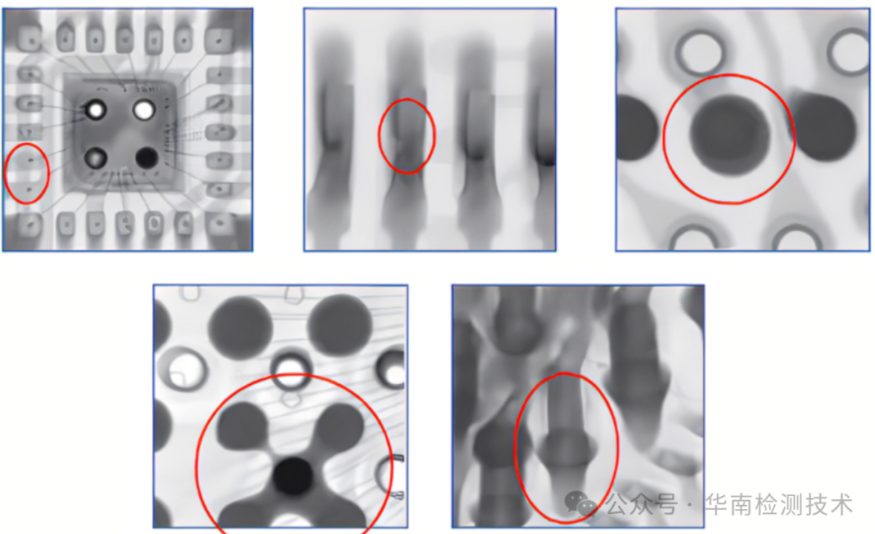

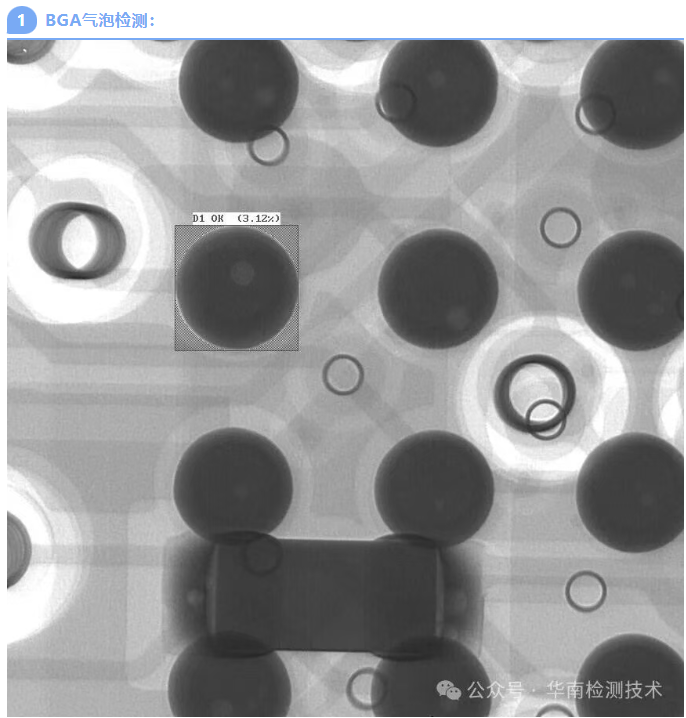

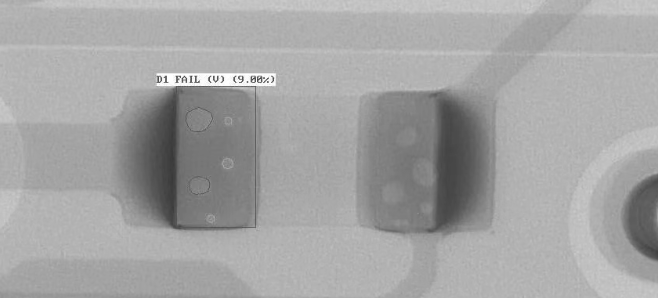

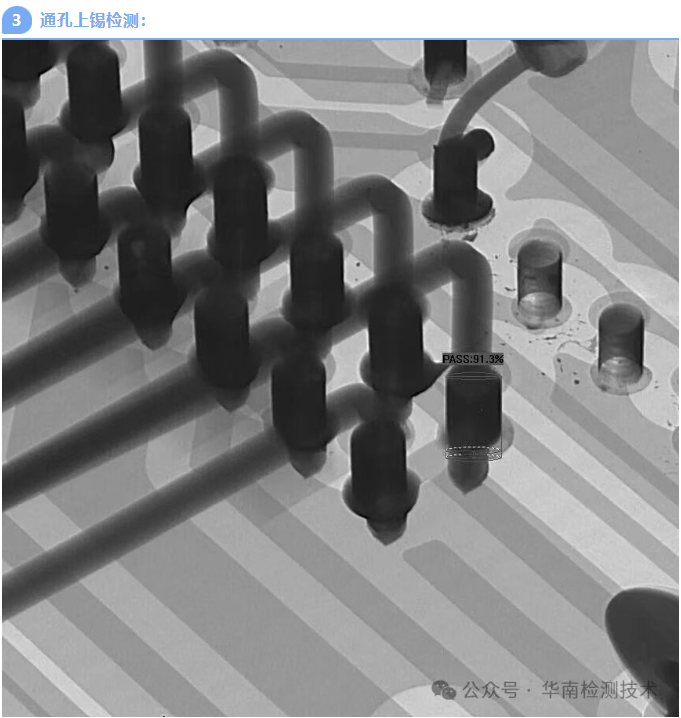

焊接质量监控： 这是X-Ray检测最核心的应用。它可以清晰呈现焊点的三维形态，精准识别BGA/CSP锡球的连锡（桥接）、开路、空洞（气泡）、锡球大小不均、球缺失 等致命缺陷。对于通孔插件焊接，也能有效评估其上锡饱满度。

内部结构查验： 对于集成电路封装，X-Ray可以非破坏性地检查其内部引线键合（打线）的完整性、芯片贴装空洞、封装层离、裂纹 等工艺问题，从元器件源头把控质量。

PCBA组装分析： 可检测印刷电路板组装后的对位偏差、元器件共面性不良、引脚浮起、异物残留 等，全面评估组装工艺水平。

通过上述检测，企业能够快速定位生产工艺短板，实施针对性改善，从而显著降低因内部缺陷导致的批次性故障和售后返修成本。

三、面对内部缺陷，如何高效实施X-Ray检测与分析？

实施一次有效的X-Ray检测，并非简单“拍张照片”，而是一个系统性的技术服务流程。选择一家专业的X-Ray检测机构，您将获得从样本接收到报告解读的全流程支持。

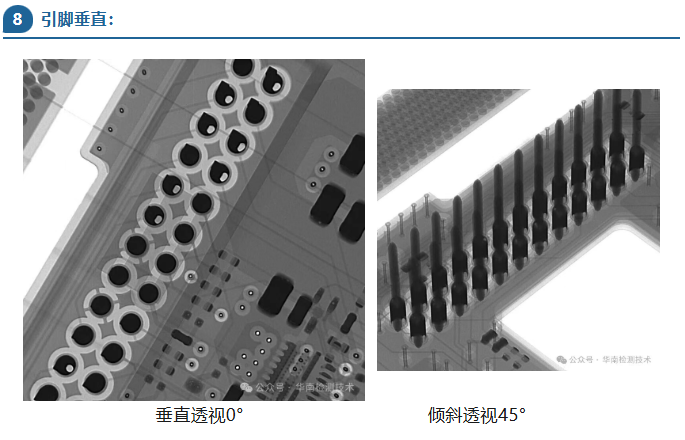

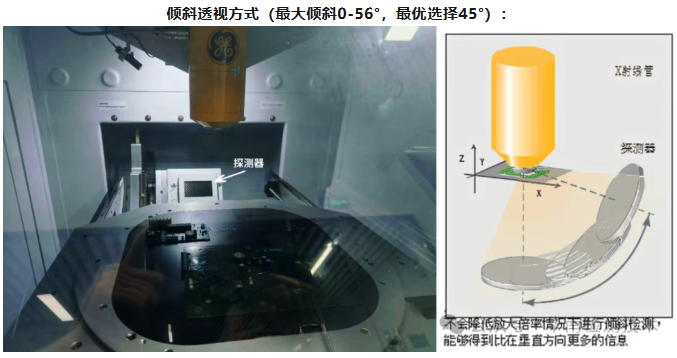

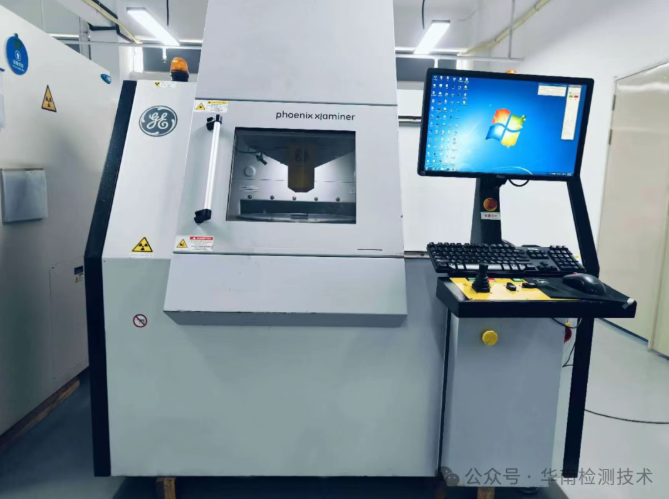

1. 检测设备与技术方法专业的检测机构配备如GE Phoenix Xaminer等高功率微焦点X射线检测系统。这类设备提供高分辨率、高对比度的二维透视与三维计算机断层扫描（CT）图像。检测中，工程师会综合运用垂直透视（0°）和倾斜透视（如45°） 两种方式。垂直视角用于观察层叠结构，倾斜视角则能有效分离重叠焊点的图像，是诊断BGA连锡、虚焊等缺陷的关键技术。

2. 标准化服务流程一个专业的检测服务流程确保了数据的准确性与有效性：

样品接收与登记： 明确检测需求与背景信息。

检测方案制定： 工程师根据样品特性（材质、密度、结构）设定最佳电压、电流、焦距及透视角度。

图像采集与处理： 获取高清缺陷图像，并进行对比度增强、尺寸测量等处理。

缺陷判定与分析： 经验丰富的工程师依据图像特征，结合行业标准与实践经验，对缺陷进行定性、定量分析，并判断其风险等级。

报告出具与解读： 提供包含清晰缺陷图片、数据测量结果、分析结论及改进建议的详细检测报告。

四、专业X-Ray检测服务如何助力企业提升良率与可靠性？

对于电子制造企业而言，引入第三方专业的X-Ray检测服务，是一种高效、经济的外部质量保障策略。以下案例展示了其直接价值：

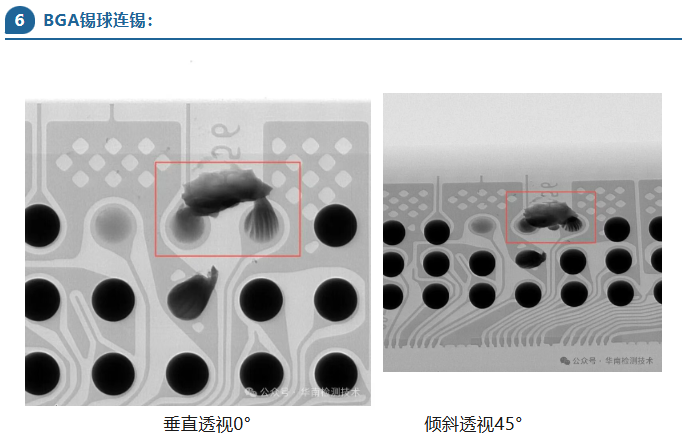

案例一：快速锁定BGA焊接良率暴跌根源某企业新品PCBA在测试时出现高比例功能失效。通过我方X-Ray检测服务，采用倾斜透视技术，迅速发现是BGA器件存在大范围“连锡” 缺陷。报告明确指出连锡位置与严重程度，帮助企业立即追溯至回流焊炉温曲线设置不当这一根本原因，一周内使产线良率恢复正常。

案例二：评估工艺变更后的焊接可靠性某客户在更换锡膏材料后，需验证其焊接可靠性。我们通过X-Ray检测，对试点产品进行焊点空洞率统计与测量。数据清晰显示，新工艺下焊点空洞率低于5%，符合行业标准要求，为客户顺利推进工艺变更提供了关键数据支持。

这些案例表明，专业的X-Ray检测不仅是“发现问题”的工具，更是连接“问题”与“解决方案”的桥梁，能直接为企业避免巨额质量损失，保障生产顺畅。

华南检测中心：https://www.gdhnjc.com/aboutus.html

五、选择华南检测，获得一站式专业X-Ray检测解决方案

广东省华南检测技术有限公司作为专业的第三方检测机构，我们深刻理解电子制造企业对质量、效率与成本的综合需求。

我们的X-Ray检测实验室配备了国际先进的高功率X射线检测系统，并拥有经验丰富的检测工程师团队。我们不仅提供精准的缺陷检测，更致力于为客户提供贯穿产品生命周期的一站式质量解决方案。从来料元器件验证、制程工艺监控到失效品分析，我们都能提供快速、客观、数据化的专业报告，帮助您透视产品内部，锁定隐患根源，提升产品可靠性与市场竞争力。

立即联系我们，为您的产品安排一次专业的X-Ray检测体验，让隐藏的缺陷无所遁形。
