在电子产品日益精密与高度集成的今天，一个肉眼不可见的微小焊接缺陷，便可能导致整个设备功能失效。如何精准评估PCB（印制电路板）和PCBA（印制电路组件）的内部质量与焊接可靠性？PCB/PCBA切片分析，或称金相切片分析，正是解决这一难题的核心技术手段。本文将为您系统阐述PCB/PCBA切片分析的定义、价值、关键应用场景，以及选择专业切片分析机构对于确保产品可靠性的重要意义。

一、什么是PCB/PCBA切片分析？

PCB是承载电子元器件的基板，PCBA则是将元器件焊接组装到PCB后形成的功能模块。而PCB/PCBA切片分析是一种精密的微区检测技术。它通过特定的取样、镶嵌、研磨、抛光和显微观察流程，将待测样品制成一个平整、光滑的横截面，从而暴露并观察其内部结构。

这项技术也被称为金相切片分析或微切片分析。它能够直观地呈现PCB内部各层结构、铜箔厚度、孔铜完整性，以及PCBA上焊点的内部形态、界面结合状况等关键信息，是进行质量评估、工艺验证和失效分析不可或缺的“显微手术刀”。

二、为何必须进行切片分析？

在电子制造领域，许多关键的质量问题隐藏在材料内部或焊接界面之下，仅凭外观检查（AOI）或X射线检测（AXI）无法完全判定。切片分析的核心价值在于提供无可辩驳的截面证据。

通过专业的PCB切片或PCBA切片分析，工程师可以：精确测量镀层与材料厚度；评估通孔、盲孔、埋孔的镀铜质量；观察焊料与焊盘界面形成的金属间化合物（IMC）层；检测焊点内部空洞、裂纹、虚焊等缺陷；分析PCB层压是否存在分层、白斑等问题。它为工艺优化提供了直接的数据支持，为产品失效找到了根本原因。

三、关键应用场景解析：从失效分析到工艺控制

切片分析的应用贯穿于电子产品的研发、生产与质量管控全周期。以下几个场景尤为关键：

1. 焊接失效的根本原因分析

当PCBA出现开路、短路或间歇性故障时，切片分析是定位微观缺陷的最直接方法。通过定位故障点并制作切片，可以清晰揭示是否为焊点内部裂纹扩展、IMC层过度生长导致脆断、界面虚焊，或是PCB孔铜断裂、内层线路损伤所致。这种分析为明确责任归属和制定纠正措施提供了铁证。

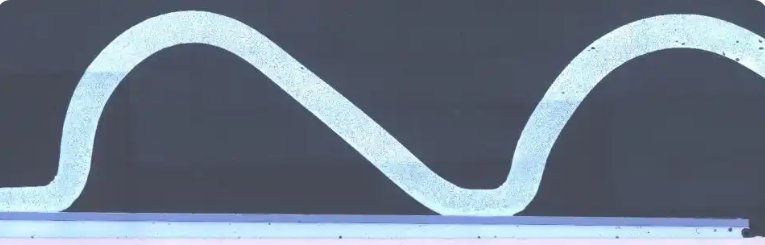

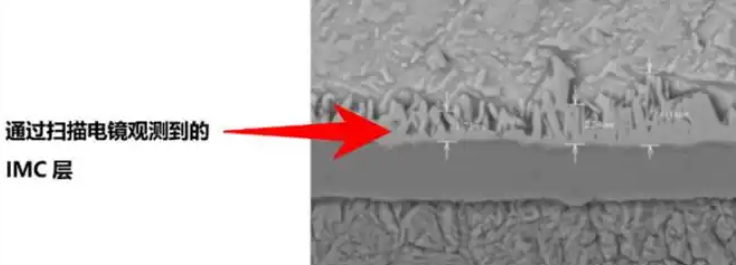

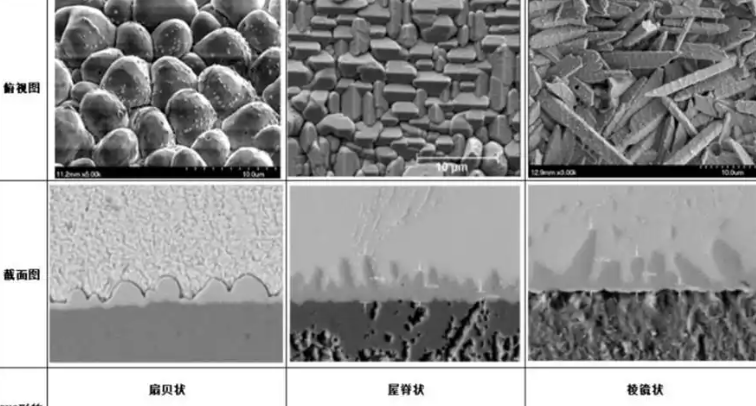

2. 金属间化合物（IMC）层评估

IMC层是焊料与焊盘金属（如铜、镍）在焊接过程中形成的界面层。其厚度、连续性与形貌直接决定焊点的机械强度和长期可靠性。金相切片分析后，借助高倍显微镜或扫描电镜（SEM）可以精确测量IMC层厚度。IMC过薄可能意味着冷焊或润湿不良；IMC过厚或形态粗大则会使焊点变脆，在热应力或机械应力下容易开裂。

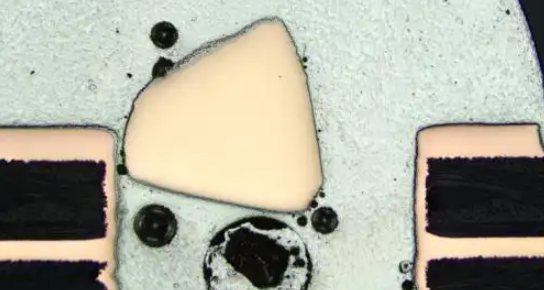

3. 焊点内部空洞与缺陷检测

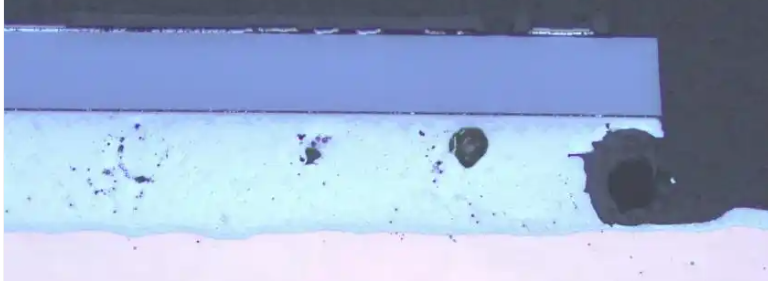

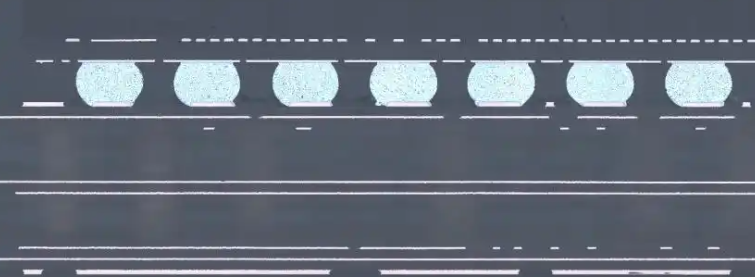

焊接过程中不可避免会产生气体，从而在焊点内部形成空洞。空洞率过高会减少有效导电截面积，并成为应力集中点，影响焊点寿命。通过PCBA切片分析，可以准确评估空洞的大小、位置及分布比例，并参照IPC-A-610等标准进行符合性判定，例如判断BGA焊点空洞率是否在可接受范围（通常要求≤25%）内。

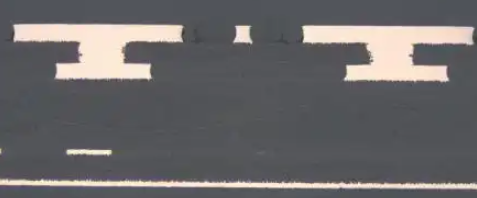

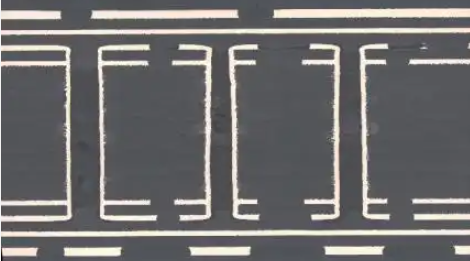

4. PCB孔结构与镀层质量检验

对于高密度互连（HDI）板，通孔、盲孔、埋孔的镀铜质量至关重要。通过PCB切片，可以检验孔壁镀铜是否均匀、有无空洞或裂缝，测量孔铜厚度是否符合要求，并观察各层对位精度。这是确保PCB电气连通性可靠、阻抗控制精准的基础。

四、选择专业切片分析机构的价值

由于切片分析是一个有损的、制样过程高度专业的检测项目，其结果的准确性与公正性完全依赖于操作者的经验、设备的精良以及流程的严谨。因此，选择一家权威的第三方检测机构至关重要。

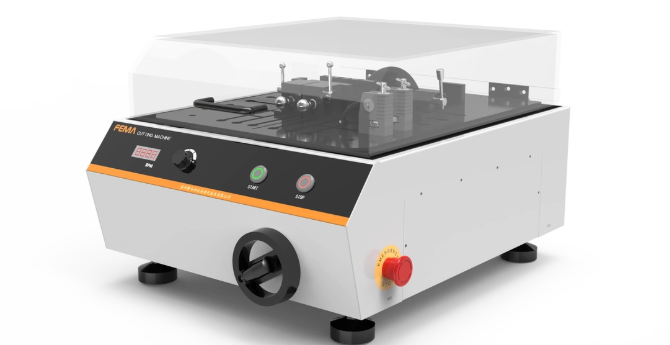

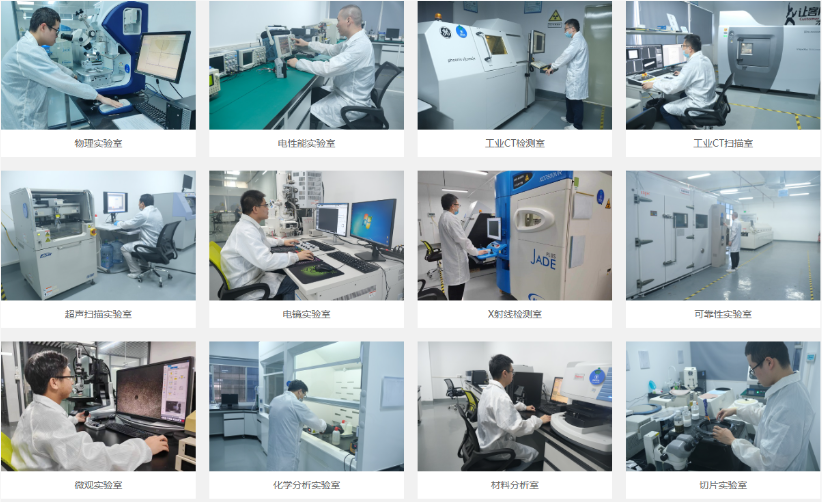

一家专业的切片分析机构，如广东省华南检测技术有限公司，不仅配备自动精密切割机、真空镶嵌机、全自动金相磨抛机和高倍率数码金相显微镜等全套先进设备，更拥有经验丰富的工程师团队。他们严格遵循国际标准（如IPC-TM-650）进行操作，确保制样过程无人为损伤引入，观察与测量结果客观精确。其出具的检测报告具有高度的公信力，可作为工艺改进、质量仲裁和客户验货的权威依据。

总结

PCB/PCBA切片分析作为一种微观世界的观察窗口，将隐藏的工艺质量与潜在失效风险清晰呈现。它不仅是解决已有问题的“诊断仪”，更是预防未来风险的“预警器”。从评估IMC层到量化空洞率，从分析失效根源到验证工艺参数，这项技术深度保障了电子产品的长期可靠性。
