引言

在电子制造业中，PCB多层板内部发生短路是极其棘手且代价高昂的失效模式。这种缺陷深藏于数十甚至上百层压合结构之内，肉眼与常规手段根本无法触及。如何在不破坏样品的前提下，准确锁定短路发生的具体层间和准确位置，是提升良率、加速故障分析的关键。本文将深入探讨工业CT无损检测技术如何成为解决这一行业难题的可靠方案。我们将从内部短路的诊断挑战切入，详细剖析工业CT扫描的工作原理，逐步拆解定位短路的具体实施步骤，并系统总结其相较于传统方法的压倒性优势，为电子制造企业的品控与研发团队提供坚实的技术决策依据。

一、PCB多层板内部短路：传统诊断的局限与现代挑战

PCB内部短路成因复杂，可能源于层压工艺中的导电异物、内层图形蚀刻残留、电镀孔铜瘤、或热应力导致的绝缘材料碳化等。

这些缺陷点往往微米级尺寸，却足以导致整个模块功能失效。

传统的定位方法面临巨大困境。电性能测试仅能确认短路存在，无法提供物理位置信息。

破坏性的物理切片虽然能提供截面信息，但过程不可逆，且成功率极低，如同“大海捞针”，很容易错失故障点，并损毁问题样品。

这种低效、高破坏性的分析方式，已无法适应高密度、高价值PCB的现代制造与失效分析需求。

无损、可视化、高精度的检测技术成为刚性需求。

这正是专业工业ct检测服务的价值所在，它为解决此类问题提供了全新的技术路径。

二、工业CT无损检测技术原理深度剖析

工业CT（计算机断层扫描）无损检测技术的核心，源于其能够无损获取物体内部三维结构信息的能力。

其工作原理类似于医用CT，但采用更高能量的X射线源，以满足穿透金属等致密材料的需求。

在检测时，被检PCB板被置于精密旋转台上。

高能X射线束穿透样品，由于样品内部不同材料（如铜、玻璃纤维、环氧树脂）对X射线的衰减系数不同，探测器会接收到带有强度差异的投影信号。

样品旋转360°，系统会采集上下张乃至数千张不同角度的二维投影图像。

随后，通过专门的工业CT扫描重建算法，计算机将这些二维投影数据重构成完整的三维体素数据集。

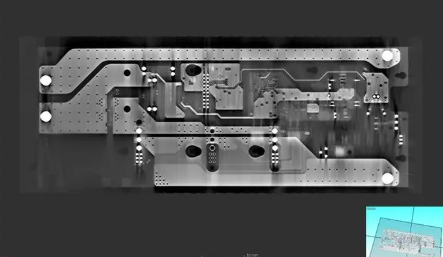

这个三维数据体，就是PCB板内部结构的完整数字克隆，可以任意方向剖切、观察。

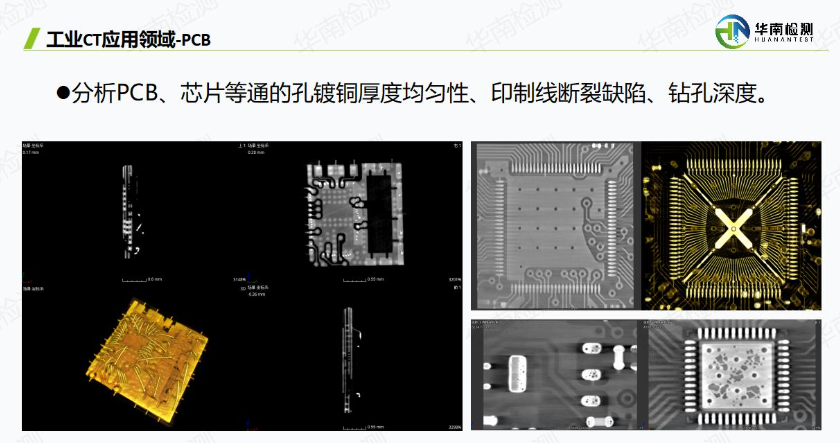

工业CT检测机构的技术核心，正是通过高分辨率探测器与先进算法，将这种材料密度差异转化为清晰的三维影像对比度，从而让隐藏在内部的铜线、孔、异物等细节一览无余。

三、定位PCB内部短路层的具体实施步骤

利用工业CT扫描精准定位短路点，是一个系统性的科学分析过程，通常由专业的工业ct检测机构按标准化流程执行。

第一步：高精度数据采集。 根据PCB的材质、层数与密度，设置X射线电压、电流、曝光时间与扫描轨迹。例如，针对常见FR-4材料的8-20层板，通常会采用特定的扫描参数组合，以实现对细微铜箔线路与缺陷的成像对比度。扫描过程通常持续数十分钟，生成海量原始投影数据。

第二步：三维重构与数据处理。 利用高性能工作站对原始数据进行重建，生成三维体数据。通过去噪、滤波等算法优化图像质量，确保内部结构的清晰度。

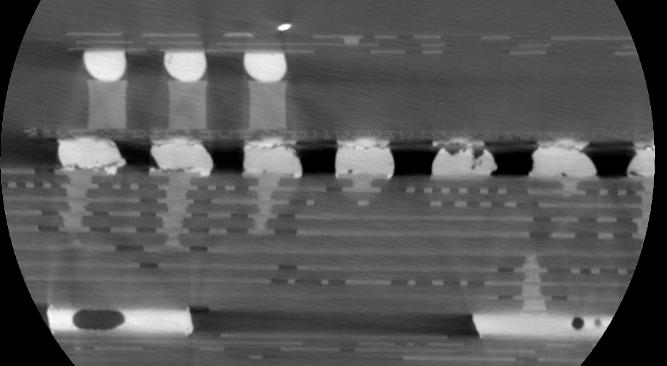

第三步：三维可视化分析与层间定位。 分析工程师操作软件，对三维模型进行虚拟“解剖”。通过制作与PCB层压方向一致的横截面、纵截面视图，可以逐层检查每一层走线及层间介质状态。短路点，如层间过近的线路、孔铜连接等异常，会在三维视图中表现为非预期的亮色连接（铜材料）。通过测量工具，可直接在三维空间中标注出缺陷点的三维坐标。

第四步：缺陷表征与报告生成。 确定短路点后，可进一步分析其形态、大小及可能成因，例如测量短路桥接的宽度，或评估异物的大小。专业的工业ct检测服务会提供包含缺陷三维标注图、坐标数据、分析结论的详细检测报告，为后续的工艺改进或维修提供准确导航。

四、工业CT扫描在PCB短路分析中的核心优势

相较于任何传统方法，工业CT无损检测在该应用领域展现出不可替代的核心优势。

首要优势是真正的“无损”。整个检测过程不会对样品造成任何物理接触或损伤，保住了珍贵的问题样品，可供后续其他分析或验证使用。

第二是三维可视化与精准定位。它不仅能找到短路点，更能以三维形式直观展示缺陷与周围结构的空间关系，实现“所见即所得”的定位，精度可达微米级。这对于分析如BGA底部、埋孔内等复杂区域的短路至关重要。

第三是检测信息量极为丰富。一次工业CT扫描，除了定位短路，还可同步检测内层开路、孔铜厚度不足、层间对准度、树脂空洞、纤维布皱褶等多种潜在缺陷，实现一站式质量诊断。

第四是高效与分析深度。它极大缩短了故障分析周期，从数天甚至数周的盲目切片尝试，缩短至数小时的精准扫描分析，并能够提供传统方法无法企及的三维空间信息深度。

作为专业的工业ct检测机构，我们依托先进的工业CT设备与资深分析团队，将这一技术优势转化为客户可靠的品控保障。我们的工业ct检测服务致力于为客户提供不仅是数据，更是清晰的故障物理根因与工艺改进方向，帮助客户从根本上提升产品可靠性，降低质量成本。

通过工业CT无损检测技术，PCB多层板内部短路这一隐蔽的“幽灵”故障得以被清晰捕获与精准定位，它标志着电子制造业失效分析从经验推测走向科学可视化的关键一步。
