PCB切片分析：揭秘电路板内部质量的关键检测技术

PCB切片分析：揭秘电路板内部质量的关键检测技术

一、什么是PCB切片分析？

PCB切片分析（又称金相切片分析、显微剖切分析）是印刷电路板（PCB）及组装板（PCBA）质量检测中核心、直接的分析手段之一。通过将PCB样品切割、镶嵌、研磨、抛光后，在金相显微镜或扫描电子显微镜（SEM）下观察其截面微观结构，从而精准诊断电路板内部的工艺缺陷和质量问题。

一块PCB虽然体积小巧，却是由多层复合材料精密堆叠而成：绝缘基板（如FR-4）、铜箔导电线路、半固化片（PP）、阻焊层、镀铜层等。任何一层之间的结合不良、厚度偏差或结构缺陷，都可能导致电路失效、信号串扰甚至整机损坏。PCB切片分析正是打开这块"黑匣子"的金钥匙。

二、PCB切片分析能检测什么？

PCB切片分析的应用范围非常广泛，主要涵盖以下检测项目：

1. PCB裸板检测

层间结构：检查各层基板、铜箔、半固化片的结合状态，判断是否存在分层、气泡、剥离等缺陷。

线路形貌：测量线路宽度、铜箔厚度、侧蚀量、内层环宽，确保符合设计规格。

过孔（PTH）质量：检测孔壁铜层厚度均匀性，观察有无空洞、针孔、镀铜不连续等问题。

镀层质量：评估表面镀层厚度、均匀性、附着力，排查镀层裂缝、孔隙等缺陷。

层间对准度：验证各层之间的重合度、对位精度是否达标。

孔壁粗糙度：分析钻孔质量、孔壁形貌是否满足工艺要求。

2. PCBA组装板检测

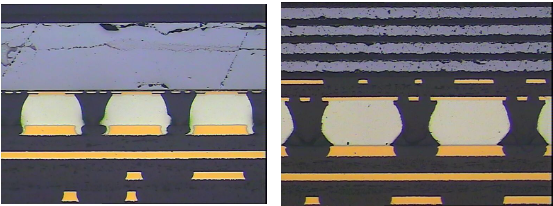

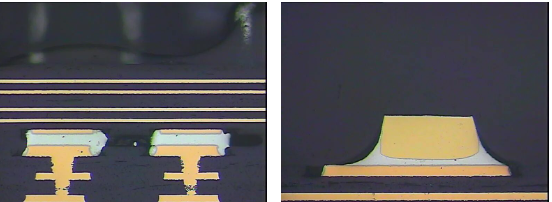

焊点质量：分析焊点内部空洞率、界面结合状况、润湿质量。

焊接缺陷：排查虚焊、假焊、桥连、焊料球、裂纹等问题。

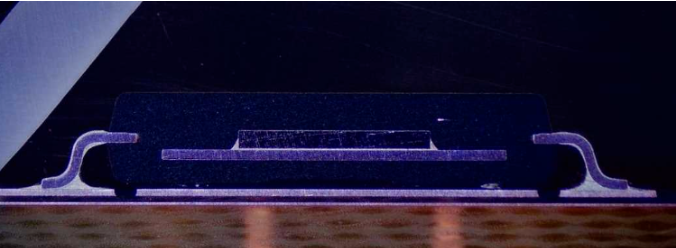

元器件装配：评估引脚与焊盘的连接可靠性。

界面分析：测量IMC（金属间化合物）层厚度与形貌。

三、PCB切片分析的标准流程

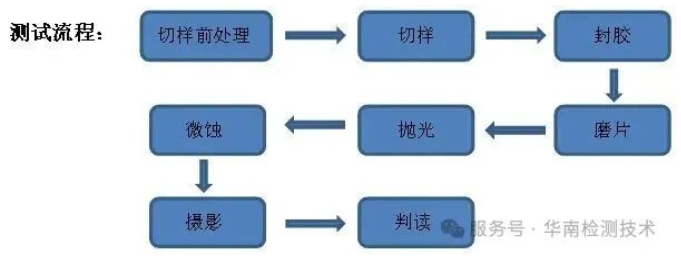

专业的PCB切片分析需要严格遵循标准化流程，确保检测结果的准确性和可重复性。完整流程依次为：切样前处理 → 切样 → 封胶镶嵌 → 磨片 → 抛光 → 微蚀处理 → 判读分析 → 摄影记录。

详细步骤说明：

① 取样定位

根据检测目的，从PCB上选取具有代表性的区域——如关键电路区、过孔密集区、疑似缺陷区等。取样位置的精准定位直接影响分析结论的有效性。

② 切割

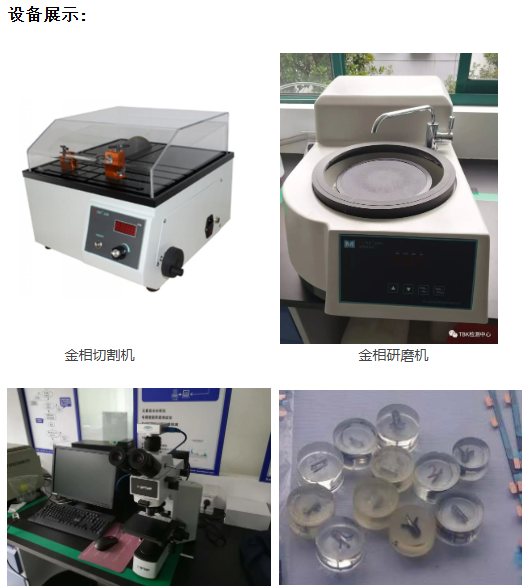

使用精密切割机（如TableCut-200手自一体切割机）搭配氧化铝切割片，将样品切割至目标截面位置。切割过程中需严格控制速度和力度，避免热损伤和机械变形。

③ 镶嵌封胶

采用高渗透性环氧树脂（如TJ2568，按4.5:1配比）进行冷镶嵌。优质镶嵌料应具备附着力强、收缩率低、保边性能好的特点，确保样品在后续研磨中边缘不崩裂。

④ 研磨

依次使用不同粒度的砂纸（从P400到P4000）进行粗磨到精磨，逐步去除切割损伤层。研磨方向应与切割方向垂直，每更换一次砂纸需转换90°方向。

⑤ 抛光

使用抛光机和抛光布（如SC-JP、ZN-ZP）配合金刚石抛光液（3μm）和氧化铝抛光液（0.05μm）进行精细抛光，使切片表面达到镜面效果。

⑥ 微蚀处理

根据材料特性，选用合适的金相腐蚀液进行微蚀，以增强不同材料之间的微观结构对比度，便于观察。

⑦ 显微观察与判读

将处理好的切片置于金相显微镜（50×~1000×）或SEM下观察，结合图像分析软件进行定量测量和缺陷判定。

四、PCB切片分析常见缺陷与根因

层间分离（分层）：典型表现为各层之间出现缝隙、气泡。可能原因包括压合工艺不当、材料吸潮、热应力过大等。

镀层缺陷：表现为镀层厚度不足、剥落、孔隙率高等。通常由电镀参数异常、前处理不良、镀液污染导致。

过孔裂纹：孔壁铜层出现开裂或断裂。可能源于钻孔损伤、化学镀铜不均、热循环应力等因素。

焊点空洞：焊料内部存在气孔、缩孔。常见原因有回流温度曲线不当、焊膏氧化、PCB受潮等。

虚焊/假焊：焊料与焊盘未形成有效冶金结合。多因温度不足、氧化严重、焊膏量不足引起。

侧蚀过度：线路边缘被过度腐蚀，宽度减小。通常由于蚀刻时间过长或蚀刻液浓度偏高造成。

五、PCB切片分析的适用标准

专业的PCB切片分析需遵循国际/行业标准，常见依据包括：

IPC-TM-650 2.1.1 — 微切片制备方法

IPC-TM-650 2.2.5 — 镀层厚度测量

IPC-A-600 — 印制板可接受性标准

IPC-A-610 — 电子组件可接受性标准

IPC-6012 — 刚性印制板鉴定与性能规范

GB/T 4677 — 印制板测试方法（中国国标）

六、PCB切片分析的应用领域

PCB切片分析广泛应用于消费电子、汽车电子、通信设备、航空航天、医疗器械、工业控制等行业。

在消费电子领域，主要用于手机、平板、笔记本电脑主板的质量管控。汽车电子领域则聚焦于ECU、传感器、BMS等高可靠性电路板检测。通信设备方面，涉及5G基站、路由器、交换机等高速PCB分析。航空航天领域针对高多层板、HDI板进行可靠性验证。医疗器械领域关注生命支持设备电路板的失效分析。工业控制领域则覆盖变频器、PLC等工控板的质量鉴定。

七、为什么选择专业的PCB切片分析服务？

PCB切片分析是一项对设备精度、操作人员经验、制样工艺要求极高的检测技术。非专业的操作可能导致取样位置偏差而遗漏关键缺陷，研磨抛光不当引入人为损伤，微蚀过度或不足影响结构判读，缺乏标准依据使结论缺乏权威性。

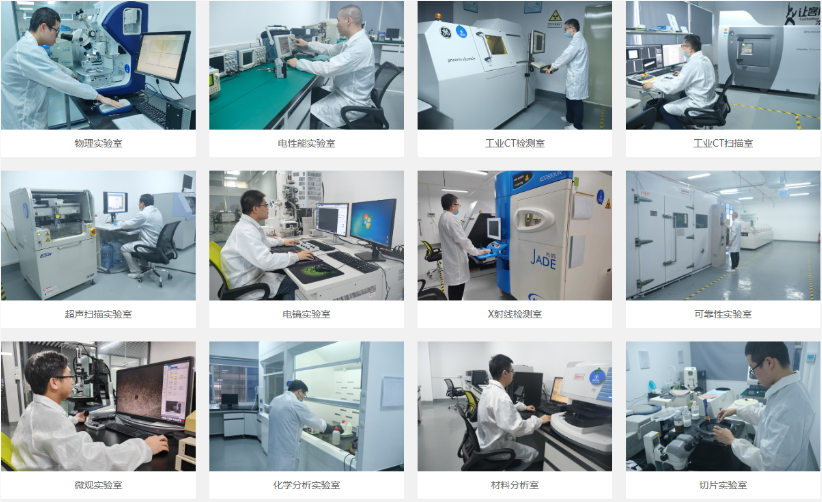

广东省华南检测技术有限公司是一家专业的第三方检测机构，配备高精度切割机、自动磨抛机、高倍金相显微镜、SEM+EDS等先进设备，并拥有经验丰富的金相工程师团队，能够为您提供符合IPC等国际标准的规范化检测流程，精准的定量测量数据（厚度、尺寸、空洞率等），专业的缺陷根因分析与改进建议，以及具有法律效力的权威检测报告。

八、服务周期与费用参考

检测周期：一般3-5个工作日（根据样品数量及复杂程度）

检测费用：约500元/截面起（具体视检测项目及要求而定）

加急服务：可提供1-2个工作日的加急检测

华南检测：https://www.gdhnjc.com/

结语

在电子产品日益精密化、小型化的今天，PCB的质量直接决定了整机的性能与可靠性。PCB切片分析作为直接观察电路板内部微观结构的检测手段，已成为PCB制造商、电子组装厂、失效分析实验室不可或缺的质量管控工具。

无论是新品研发阶段的工艺验证，还是量产阶段的来料检验，亦或是客诉阶段的失效根因分析，PCB切片分析都能为您提供直观、精准、可追溯的质量数据支持。
