一、什么是PCB热应力测试？

PCB热应力测试（PCB Thermal Stress Test）又称温变力测试，是通过模拟PCB板在焊接及实际使用过程中的多次热冲击状态，评估其耐热冲击能力的关键可靠性测试方法。

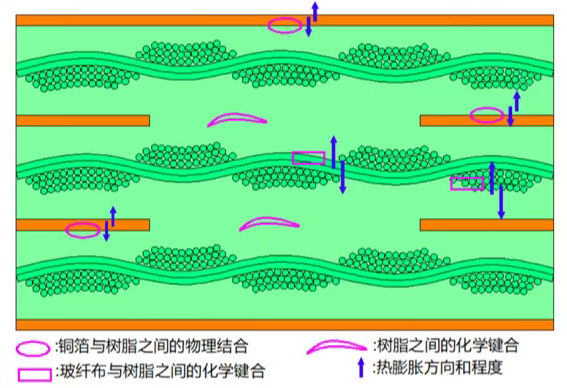

当PCB板经历温度变化时，由于各层材料的热膨胀系数（CTE）存在差异，板体在X、Y、Z三个方向均会产生热应力。其中，Z轴方向的热应力最为显著，主要源于铜箔、树脂、玻纤布等不同材料之间的CTE差异，以及铜箔与树脂的物理结合、玻纤布与树脂的化学键合在热循环中的受力变化。

二、PCB热应力测试的主要目的

评估PCB材料与工艺能力：验证PCB基材、镀覆工艺是否满足产品的耐热冲击要求；

模拟真实使用场景：还原PCB板材在回流焊、波峰焊及高温工作环境中的耐热性能；

提前发现潜在缺陷：通过切片分析等手段，识别镀覆孔完整性、分层、裂纹等隐患。

三、PCB热应力测试标准与测试条件

（一）参考标准

PCB热应力测试主要依据 IPC-TM-650 2.6.8《热应力，镀覆通孔》 标准执行，确保测试结果的权威性与行业通用性。

（二）测试条件

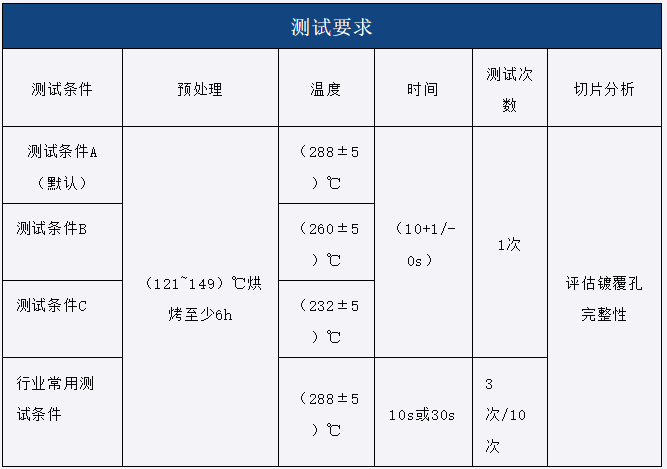

测试条件A（默认条件）：预处理无特殊要求，测试温度为(288±5)℃，切片分析重点评估镀覆孔完整性。

测试条件B：预处理为(121~149)℃烘烤至少6小时，测试温度为(260±5)℃，时间为(10+1/-0)秒，测试1次。

测试条件C：预处理为(121~149)℃烘烤至少6小时，测试温度为(232±5)℃，时间为(10+1/-0)秒，测试1次。

行业常用测试条件：预处理为(121~149)℃烘烤至少6小时，测试温度为(288±5)℃，时间为10秒或30秒，测试次数为3次或10次，切片分析评估镀覆孔完整性。其中，288℃/10s/3次是PCB热应力测试中广泛采用的参数组合。

（三）焊料要求

根据 IPC-J-STD-006 标准，无铅PCB热应力测试需使用 SAC305焊料。主要杂质控制要求如下：

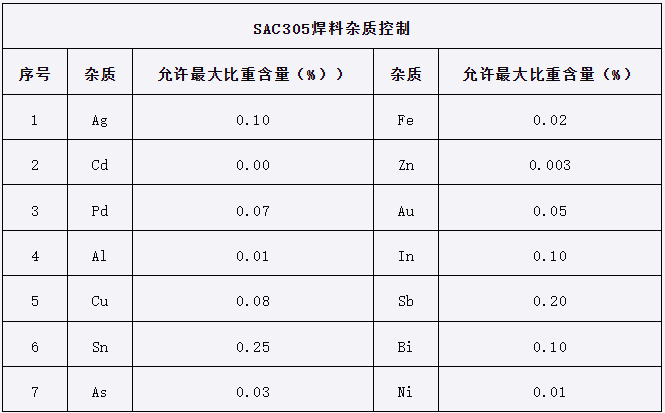

Ag允许最大比重0.10%，Cd为0.00%，Pd为0.07%，Al为0.01%，Cu为0.08%，Sn为0.25%，As为0.03%，Fe为0.02%，Zn为0.003%，Au为0.05%，In为0.10%，Sb为0.20%，Bi为0.10%，Ni为0.01%。

（四）助焊剂要求

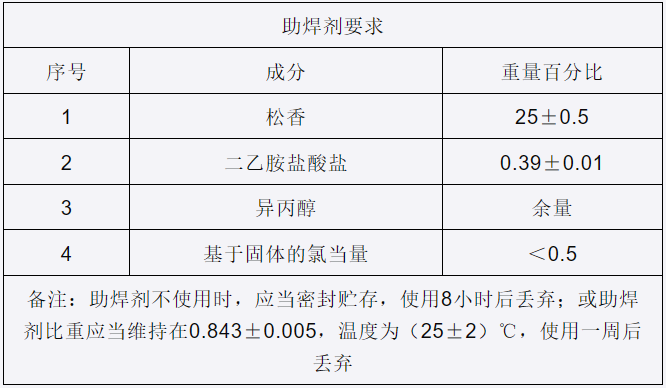

依据 IPC-J-STD-003 标准，无铅测试使用 2号标准活性松香助焊剂。松香重量百分比为25±0.5，二乙胺盐酸盐为0.39±0.01，异丙醇为余量，基于固体的氯当量小于0.5。

注意事项：助焊剂不使用时需密封贮存，使用8小时后丢弃；比重应维持在0.843±0.005，温度控制在(25±2)℃，使用一周后丢弃。

四、PCB热应力测试评定标准

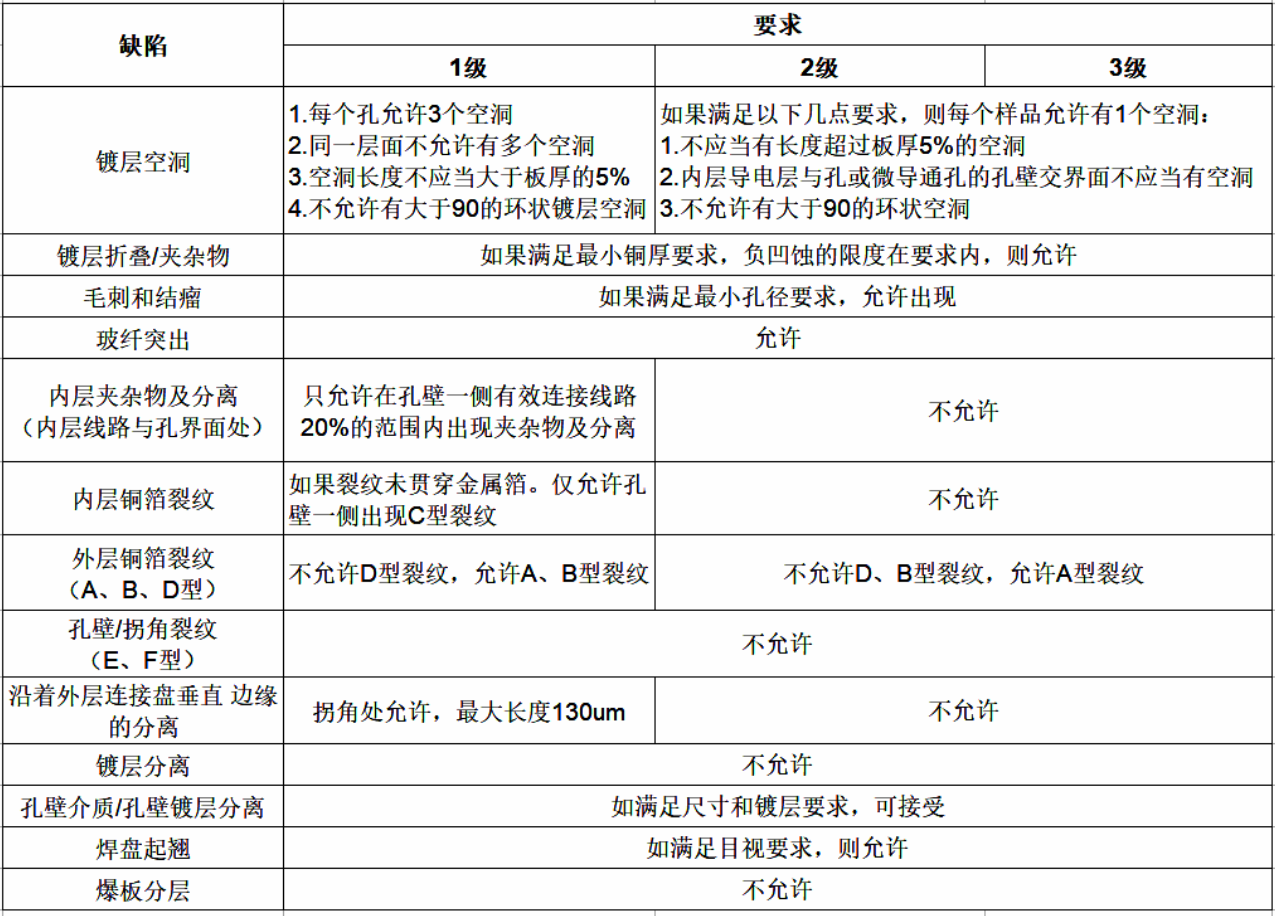

PCB热应力测试后的缺陷评定依据IPC标准，按1级、2级、3级要求分级判定。

镀层空洞：1级要求每孔允许3个空洞，同层面不多于1个，空洞长度不超过板厚5%，不允许大于90度的环状空洞。2级要求满足条件时每样品允许1个空洞，无超过板厚5%的空洞，内层导电层与孔壁界面无空洞，无大于90度的环状空洞。3级同2级要求。

镀层折叠与夹杂物：1级、2级、3级均要求满足最小铜厚及负凹蚀限度则允许。

毛刺和结瘤：1级、2级、3级均要求满足最小孔径要求则允许。

玻纤突出：1级、2级、3级均允许。

内层夹杂物及分离：1级仅允许孔壁一侧有效连接线路20%范围内出现。2级和3级均不允许。

内层铜箔裂纹：1级要求未贯穿金属箔，仅允许孔壁一侧出现C型裂纹。2级和3级均不允许。

外层铜箔裂纹：1级不允许D型裂纹，允许A型和B型。2级不允许D型和B型，允许A型。3级同2级。

孔壁与拐角裂纹：1级、2级、3级均不允许。

外层连接盘垂直边缘分离：1级拐角处允许，最大长度130微米。2级和3级均不允许。

镀层分离：1级、2级、3级均不允许。

孔壁介质与孔壁镀层分离：1级、2级、3级均要求满足尺寸和镀层要求可接受。

焊盘起翘：1级、2级、3级均要求满足目视要求则允许。

爆板分层：1级、2级、3级均不允许。

五、PCB热应力测试案例分享

案例一：常规多层板热应力测试合格

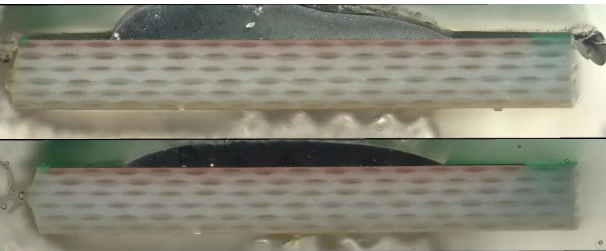

某六层PCB板经288℃/10s/3次热应力测试后，经切片分析，镀覆孔铜层完整，无空洞、无裂纹、无分层现象，孔壁与内层铜箔结合良好，判定为合格。该板采用FR-4基材，板厚1.6mm，最小孔径0.2mm，镀铜厚度25微米，各项指标均满足IPC 2级要求。

案例二：高TG板材热应力测试验证

某汽车电子用八层PCB板，采用高TG170基材，板厚2.0mm，经288℃/10s/3次热应力测试后切片分析。结果显示，镀覆孔完整性良好，内层铜箔与孔壁界面无分离，树脂与玻纤布结合紧密，无爆板分层现象。由于汽车电子对可靠性要求较高，该板额外进行了288℃/10s/10次热应力测试，结果依然合格，证明高TG板材具有优异的耐热冲击性能。

案例三：厚铜板热应力测试异常分析

某电源模块用厚铜PCB板，外层铜厚105微米，经288℃/10s/3次热应力测试后，切片分析发现孔壁镀层存在微裂纹。进一步分析表明，厚铜区域在热冲击过程中因铜层与基材CTE差异较大，导致孔壁镀层承受额外应力。建议客户优化电镀工艺参数，增加镀层延展性，并调整回流焊温度曲线，降低热冲击速率。经工艺改进后复测，该板顺利通过热应力测试。

案例四：HDI板热应力测试

某智能手机用HDI板，采用任意层互连技术，最小孔径0.1mm，板厚0.8mm，经288℃/10s/3次热应力测试。切片分析显示，盲孔和埋孔镀层均匀，无空洞和裂纹，激光钻孔与电镀铜结合界面良好。由于HDI板结构复杂、孔径细小，对热应力测试的切片制备要求更高，需采用精密研磨技术确保观察面平整。

案例五：无铅焊接工艺验证

某消费电子产品的PCB板，需验证无铅焊接工艺兼容性，采用SAC305焊料进行288℃/10s/3次热应力测试。测试后切片分析，镀覆孔铜层无退润湿现象，焊料与铜层结合界面形成良好的金属间化合物层，厚度控制在1至3微米范围内，符合IPC标准要求。该案例证明该PCB板完全兼容无铅焊接工艺。

案例六：多次热循环可靠性评估

某工业控制设备用PCB板，工作环境温度变化剧烈，需评估长期热循环可靠性。除常规288℃/10s/3次热应力测试外，额外进行了260℃/10s/10次热应力测试。切片分析显示，经过10次热循环后，孔壁镀层出现轻微应力发白现象，但未形成贯穿性裂纹，内层铜箔无分离，整体仍满足IPC 2级要求。建议客户在后续设计中增加热缓冲结构，进一步提升长期可靠性。

六、为什么选择华南检测进行PCB热应力测试？

广东省华南检测技术有限公司是位于东莞大岭山的专业第三方检测机构，毗邻松山湖高新技术产业开发区，专注于汽车电子、消费电子等领域的可靠性检测服务。

我们的优势

资质齐全：严格依据IPC-TM-650、IPC-J-STD-006等行业标准执行PCB热应力测试，测试报告具备行业公信力。

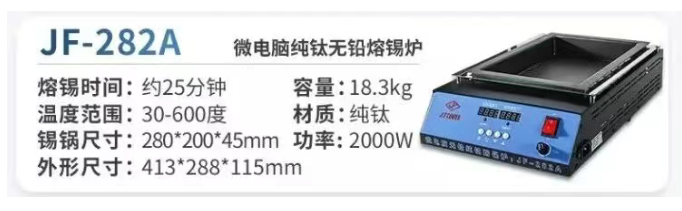

设备先进：配备JF-282A微电脑纯钛无铅熔锡炉等专业设备，温度控制精度高，锡炉温度范围30至600℃，满足各类PCB热应力测试需求。
