LED失效分析：汽车灯焊点疲劳开裂根因判定与检测方案

LED失效分析：汽车灯焊点疲劳开裂根因判定与检测方案

LED失效分析是汽车电子可靠性领域的高频技术需求。随着新能源汽车渗透率突破50%，LED车灯作为整车安全件，其焊点可靠性直接决定夜间行车安全。

广东省华南检测技术有限公司（CNAS、CMA资质）基于材料科学与电子可靠性工程，累计完成超500例LED失效分析案例，本文以汽车灯焊点疲劳失效为切入点，系统拆解从宏观现象到微观机理的全链路检测逻辑，为B端客户提供可落地的失效根因判定方案。

1、LED失效分析案例背景：客户痛点与检测方案

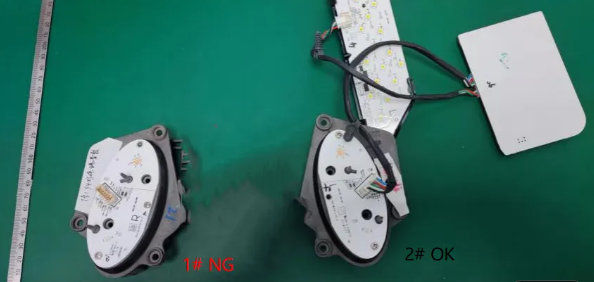

某汽车零部件供应商委托广东省华南检测技术有限公司进行LED失效分析，样品为1Pc NG（车灯不亮）和1Pc OK（功能正常）LED汽车灯总成，型号为ESK散热器1R。

客户核心痛点为：量产阶段部分LED车灯出现不亮或微亮现象，已导致产线停线2天、返工成本超8万元，急需通过第三方检测机构出具权威失效分析报告，明确根因并指导工艺改进。

华南检测依托CNAS认可实验室与CMA计量认证资质，制定"外观检查→X-Ray无损检测→电性能测试→金相切片→IMC厚度测试→EDS成分分析"六步递进式检测方案。

经全链路分析，最终判定失效根因为：LED焊点界面孔洞异常叠加IMC层过厚生长，引发焊点疲劳脆性开裂。客户据此优化回流焊工艺后，产线不良率从3.2%降至0.15%，年节约成本超120万元。本案例充分展现了从现象到机理的完整技术闭环。

2、外观检查：排除表面物理损伤

检测目的为初步筛查LED灯珠、PCB焊盘及连接器是否存在肉眼可见的物理损伤、污染或装配异常。使用设备为奥林巴斯SZX16体式显微镜（放大倍率7×-115×），执行标准参照IPC-A-610《电子组件可接受性标准》外观检验条款。

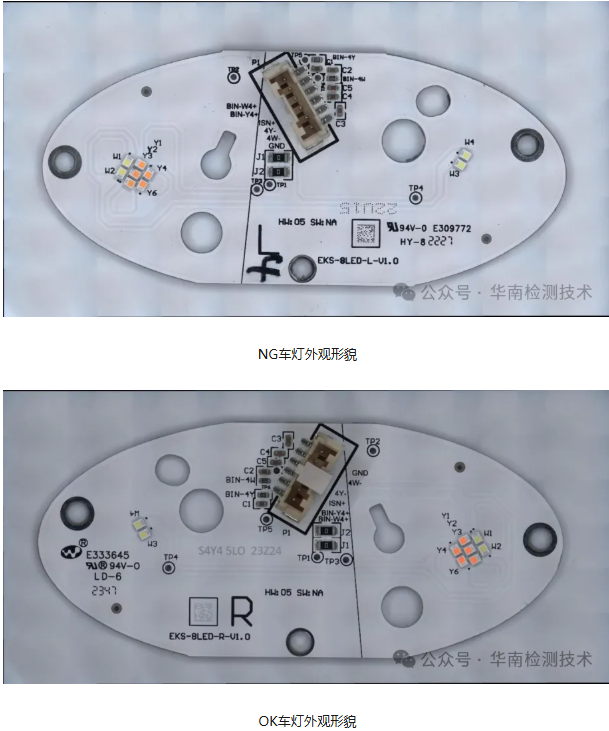

经高倍显微镜逐点扫描，NG样品与OK样品表面均未见明显裂纹、烧蚀、污染或机械损伤痕迹。LED灯珠封装完整，PCB丝印清晰，连接器插针无变形。该步骤排除了"外力撞击、ESD击穿、表面污染导致短路/断路"等失效假设，将分析方向锁定于焊点内部结构异常。本阶段完成了失效模式的初步筛选，为后续检测奠定了方向基础。

3、X-Ray无损检测：透视焊点内部孔洞分布

检测目的为在不破坏样品的前提下，观察LED焊球内部气孔、裂纹及焊料分布状态。使用设备为岛津SMX-1000微焦点X射线透视系统（分辨率5μm，管电压160kV），执行标准参照IPC-A-610焊点空洞接受准则（BGA/CSP焊点空洞率≤25%）。

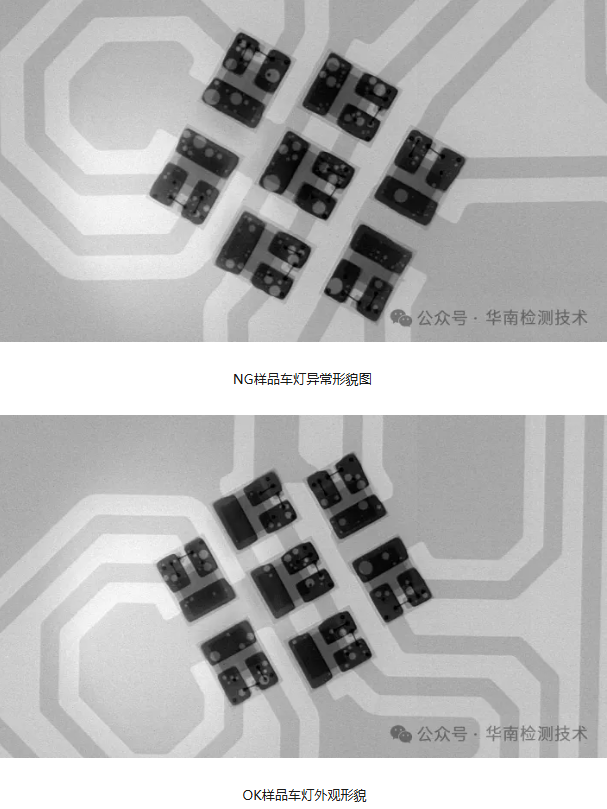

X-Ray透视结果显示：NG与OK样品LED焊球均存在空洞，但NG品孔洞数量显著更多、孔径更大，部分焊球空洞率接近30%，已超出IPC-A-610标准限值。OK品焊球空洞分布均匀且孔径较小，空洞率控制在15%以内。该步骤确认了"焊点内部孔洞异常是NG样品区别于OK样品的关键特征之一"，为后续切片分析提供了定位依据。本环节通过X-Ray实现了焊点内部缺陷的无损可视化，是检测流程中承上启下的关键步骤。

4、电性能测试：准确定位失效灯珠

检测目的为验证LED灯珠正向导通特性，判定开路或短路失效模式。使用设备为泰克370A/B曲线追踪仪（电流分辨率50nA/步，电压分辨率500mV/div），测试条件为室温25℃、湿度45%RH，执行标准参照JEDEC JESD22-A114静电放电敏感度测试及MIL-STD-750半导体器件测试方法。

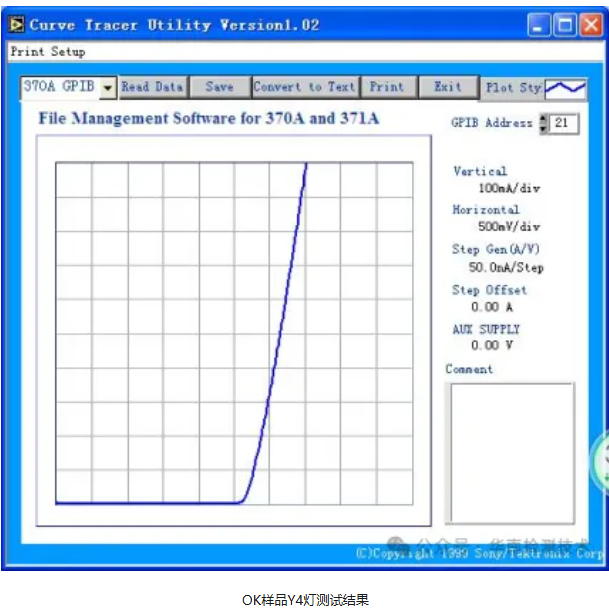

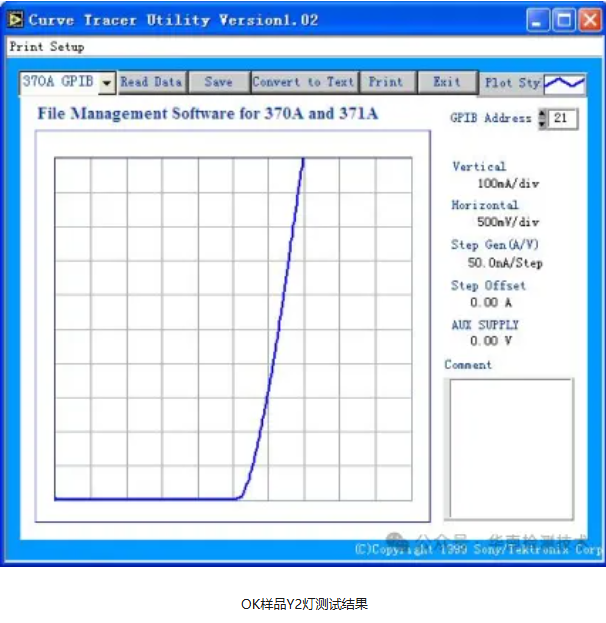

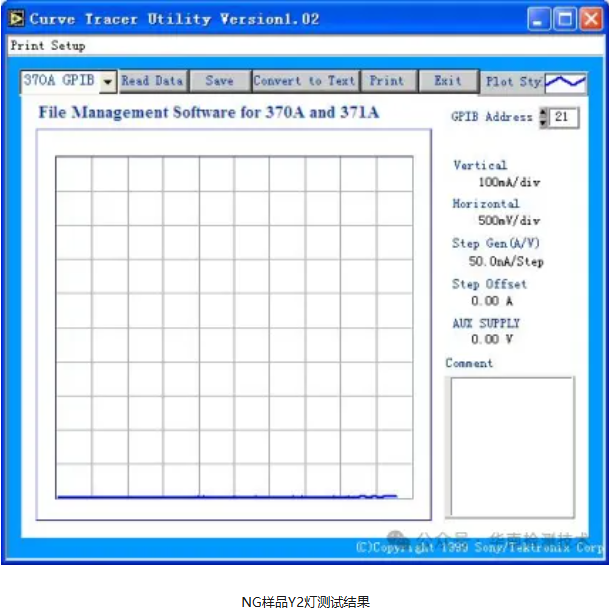

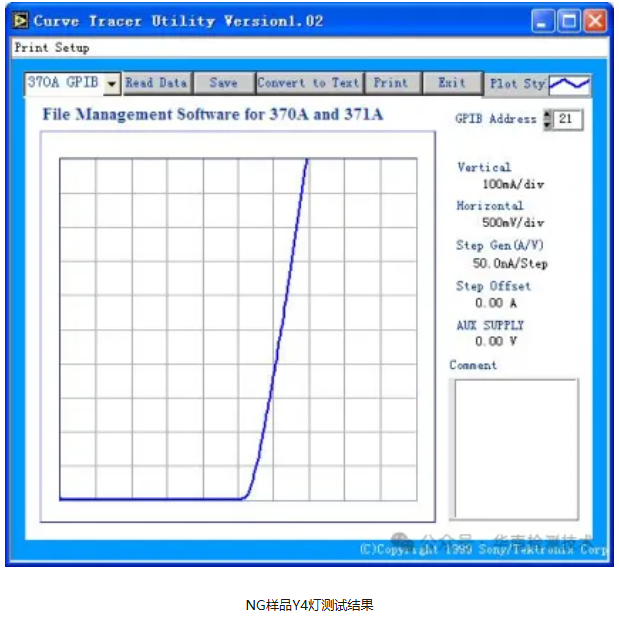

测试结果呈现显著差异：NG样品Y2灯珠I-V曲线呈水平直线（开路特征），Y4灯珠导通电压异常偏移；OK样品Y2、Y4灯珠均呈现正常GaN基蓝光LED典型I-V特性（开启电压约2.8V-3.2V）。该步骤准确定位"Y2灯珠焊点开路为直接导致车灯不亮的功能失效点"，排除了LED芯片本身缺陷的可能性。本阶段完成了失效灯珠的电气级定位，使检测工作从宏观走向微观。

5、金相切片检查：揭示焊点开裂形貌

检测目的为通过破坏性截面分析，观察焊点metallization结构、裂纹走向及界面结合状态。使用设备为标乐SimpliMet 4000自动热镶嵌机+Struers Tegramin-30自动研磨抛光系统，切片方向沿Y1-Y2-Y3灯珠阵列垂直截面，执行标准参照IPC-TM-650 2.1.1微切片制备方法及GB/T 16594金相检验通则。

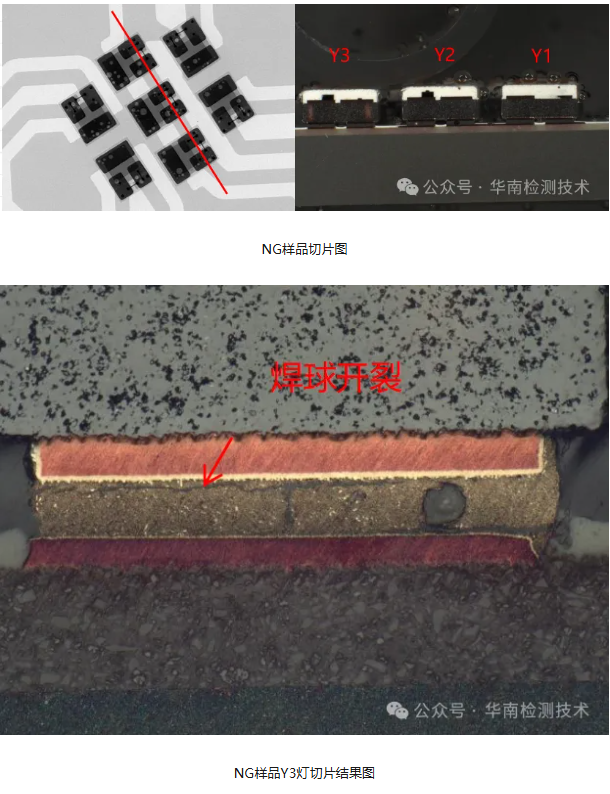

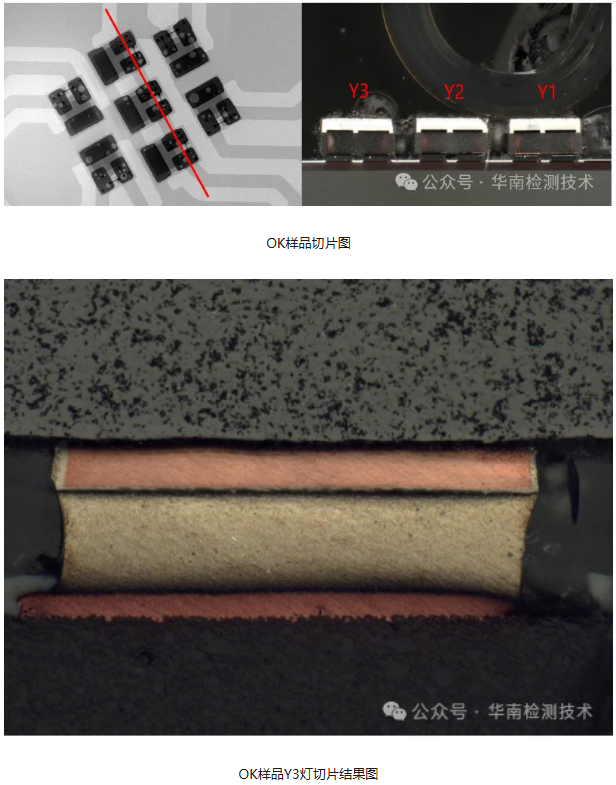

金相显微镜（Leica DM2700M，500×）观察结果：NG样品Y3灯珠焊球截面存在贯穿性开裂，裂纹起始于焊球与PCB焊盘界面，沿IMC层向焊料内部延伸，宽度约5-15μm；OK样品Y3灯珠焊球截面结构致密，焊料与焊盘界面结合完整，未见裂纹或分层。该步骤确认了"焊点疲劳开裂是LED失效的直接物理表现"，且裂纹萌生于界面IMC层区域。金相切片技术为本次检测提供了焊点失效的截面级证据。

6、IMC厚度测试：量化界面金属间化合物生长状态

检测目的为测量焊点界面IMC层厚度及形貌，评估焊接界面脆化程度。使用设备为日立SU8220场发射扫描电子显微镜（FE-SEM，分辨率1.0nm@15kV），配合ImageJ图像分析软件进行厚度统计，执行标准参照JEDEC J-STD-004焊膏活性分类及IPC-J-STD-001焊接电气与电子组件要求。

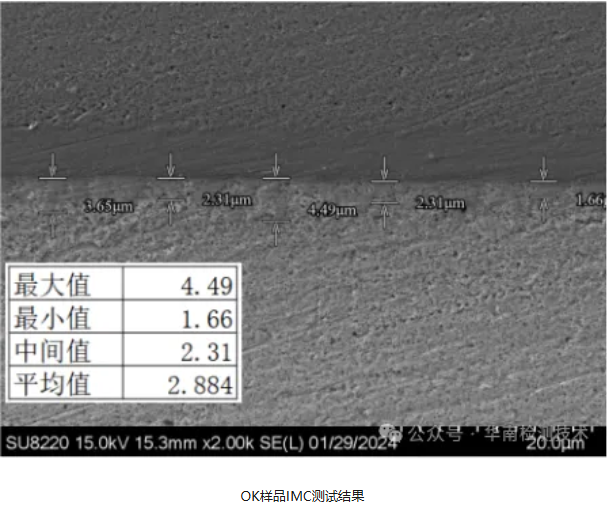

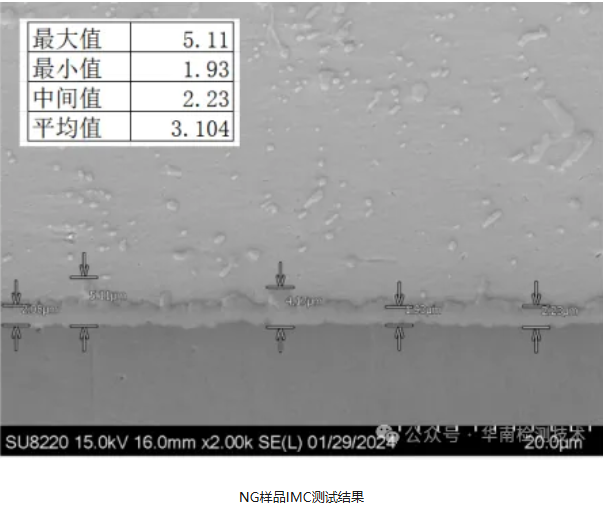

SEM背散射电子像（BSE）测量结果：NG样品IMC层厚度最大值5.11μm、最小值1.93μm、平均值3.104μm；OK样品IMC层厚度最大值4.49μm、最小值1.66μm、平均值2.884μm。NG品IMC层平均厚度较OK品增加约7.6%，且NG品IMC层呈现锯齿状、不连续形貌，局部区域出现Kirkendall空洞聚集。该步骤确认了"IMC层过厚生长及形貌劣化是焊点界面脆性增加的核心因素"，IMC厚度超过3μm时焊点抗疲劳性能显著下降。本阶段量化了界面金属间化合物的劣化程度，是判定根因的关键数据支撑。

7、EDS成分分析：验证焊点元素组成一致性

检测目的为通过能谱分析确认焊点界面元素组成，排除异常元素污染或镀层成分偏差。使用设备为牛津仪器X-MaxN 80mm²硅漂移探测器（EDS，能量分辨率127eV@MnKα），加速电压15kV，采集时间60s，执行标准参照GB/T 17359微束分析能谱法定量分析通则。

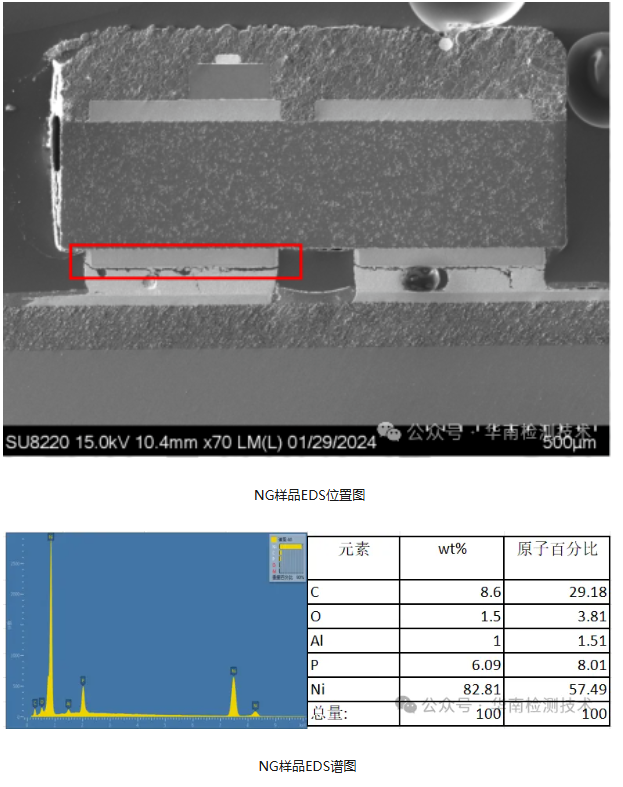

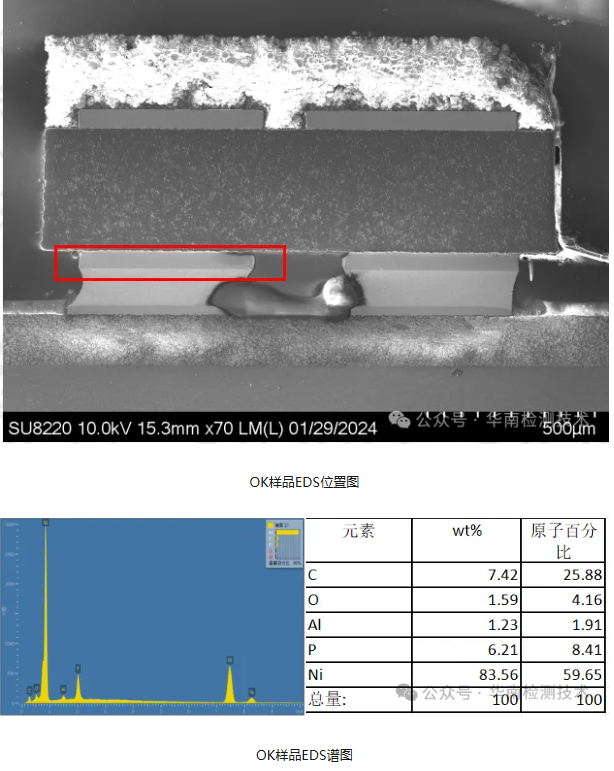

EDS谱图及半定量分析结果：NG样品焊点界面主要元素为Ni（82.81wt%）、P（6.09wt%）、C（8.6wt%）、O（1.5wt%）、Al（1.0wt%）；OK样品对应区域元素组成为Ni（83.56wt%）、P（6.21wt%）、C（7.42wt%）、O（1.59wt%）、Al（1.23wt%）。两者元素组成及原子百分比高度一致，未见异常外来元素（如S、Cl等腐蚀性元素）或镀层成分偏析。该步骤排除了"镀层成分异常或化学腐蚀导致焊点失效"的可能性，将根因聚焦于热-机械疲劳导致的IMC层劣化。EDS成分验证为根因判定排除了元素异常干扰。

8、LED失效分析综合结论：焊点疲劳失效完整逻辑链

基于六步递进式检测证据链，华南检测还原了本次失效的完整机理：

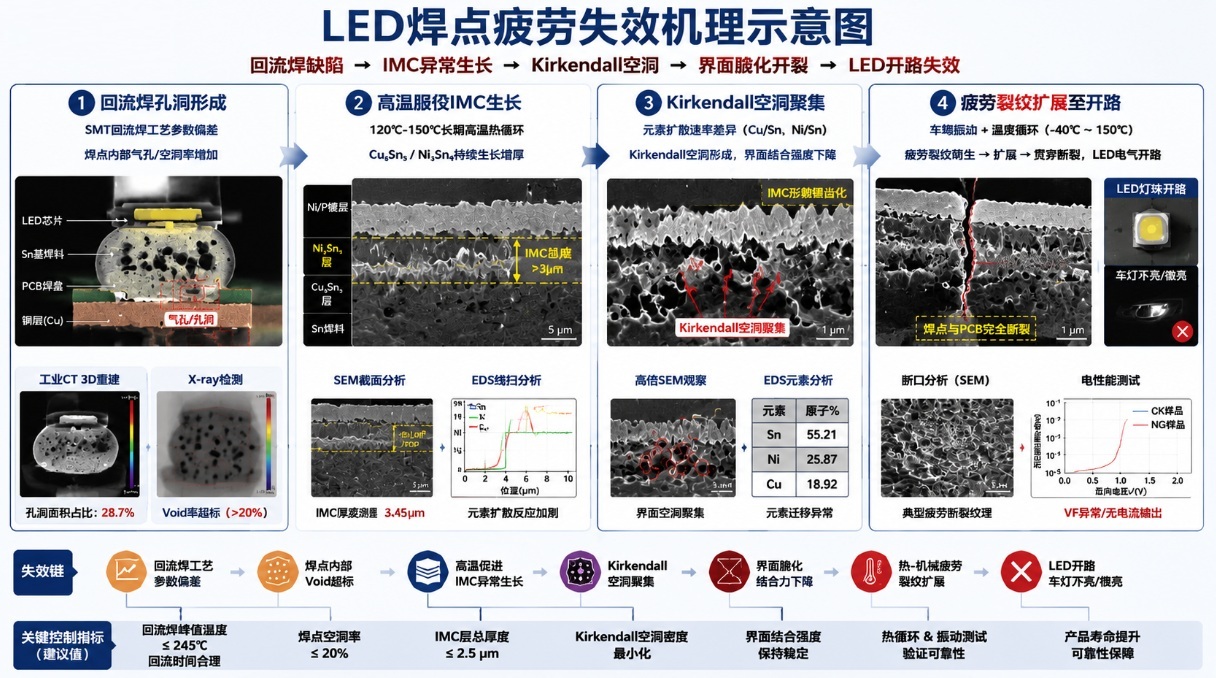

失效链：回流焊工艺参数偏差 → 焊点空洞率超标 → 长期高温热循环 → IMC层过厚生长（Cu₆Sn₅/Ni₃Sn₄）→ IMC形貌锯齿化、Kirkendall空洞聚集 → 焊点界面脆性急剧增加 → 热-机械疲劳载荷下焊点脆性开裂 → LED灯珠开路 → 车灯不亮/微亮

根因判定：本次LED失效分析的最终根因为"焊点界面IMC层在长期高温服役条件下过厚生长，叠加回流焊阶段形成的初始孔洞缺陷，导致焊接界面脆化并引发疲劳开裂"。具体而言，NG样品在SMT回流焊阶段因峰值温度偏高或回流时间过长，导致焊球内部孔洞率超标；在汽车灯长期高温工作环境（LED结温可达120℃-150℃）下，焊盘Ni/P镀层与Sn基焊料持续发生界面反应，IMC层厚度从初始的1-2μm增长至3μm以上；过厚的IMC层（尤其是Ni₃Sn₄相）本身呈脆性，且Kirkendall空洞的聚集进一步削弱了界面结合强度；最终在车辆振动与温度循环的复合载荷下，焊点界面萌生疲劳裂纹并扩展为贯穿性开裂，导致LED灯珠电气开路。

研究表明，焊点可靠性是LED车灯寿命的"短板环节"，控制IMC层厚度（建议≤2.5μm）与焊点空洞率（建议≤20%）是预防此类失效的关键。
