汽车升降器塑胶件开裂原因分析及解决方案

在现代汽车制造中，塑料零件因其重量轻、耐腐蚀、易加工等特点而被广泛应用于各种零件中。然而，塑料零件的可靠性和耐久性也成为制造商和消费者关注的焦点。近期，某汽车升降器装机6个月后发生开裂，导致对零件材料性能的深入分析。广东省华南检测技术有限公司将详细解释该问题的测试和分析结果。

一、引言

汽车升降器作为汽车的重要组成部分之一，其性能直接影响到汽车的使用安全和驾驶体验。裂缝问题的出现促使广东省华南检测技术有限公司对三个样品（1# NG、2# OK、3#原材料)进行了全面的分析，以找出问题的根本原因。

二、测试分析

1、断口SEM&ED检测

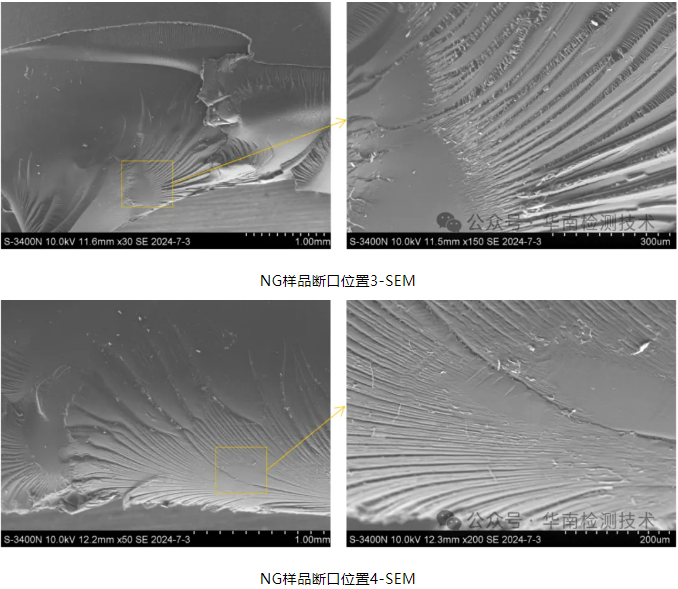

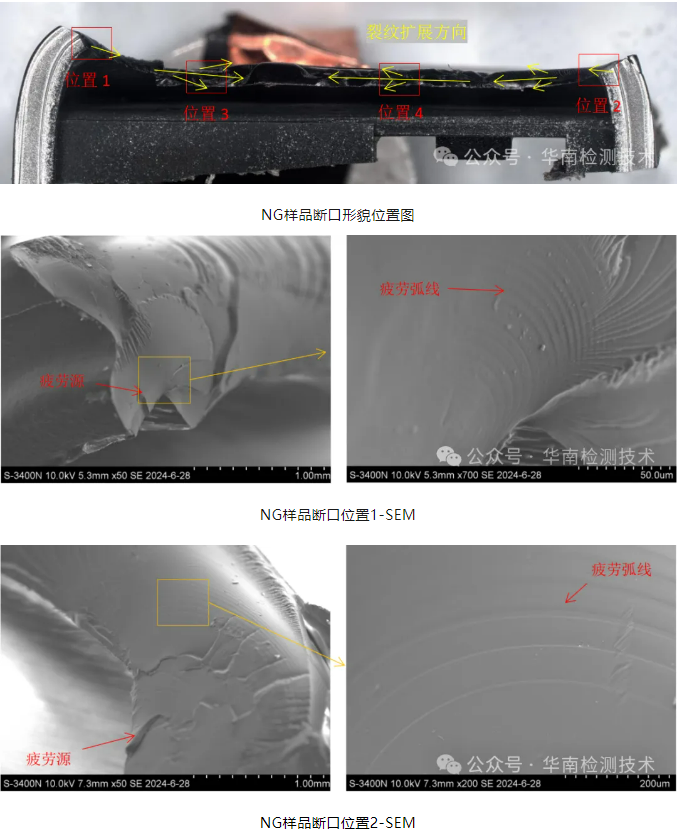

通过观察1#NG样品断裂的显微镜，发现断裂形状有明显的疲劳弧和放射性银线，表明样品断裂为疲劳断裂。疲劳裂纹从样品两端的R角开始，并从两端扩展到中间。这种断裂模式表明，样品在使用过程中可能会经历反复的循环负荷。

2、FTIR测试

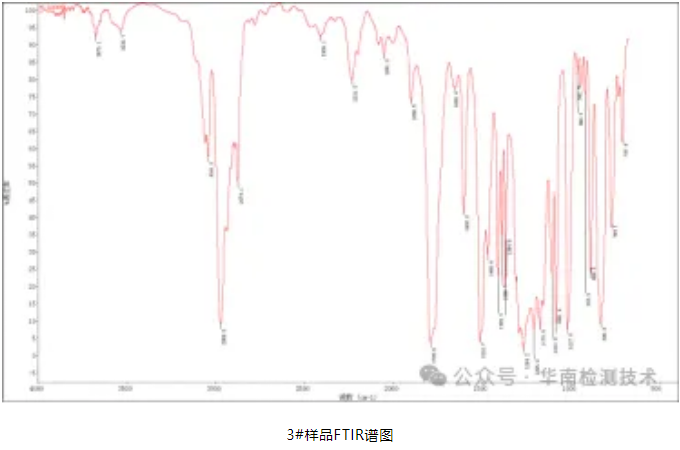

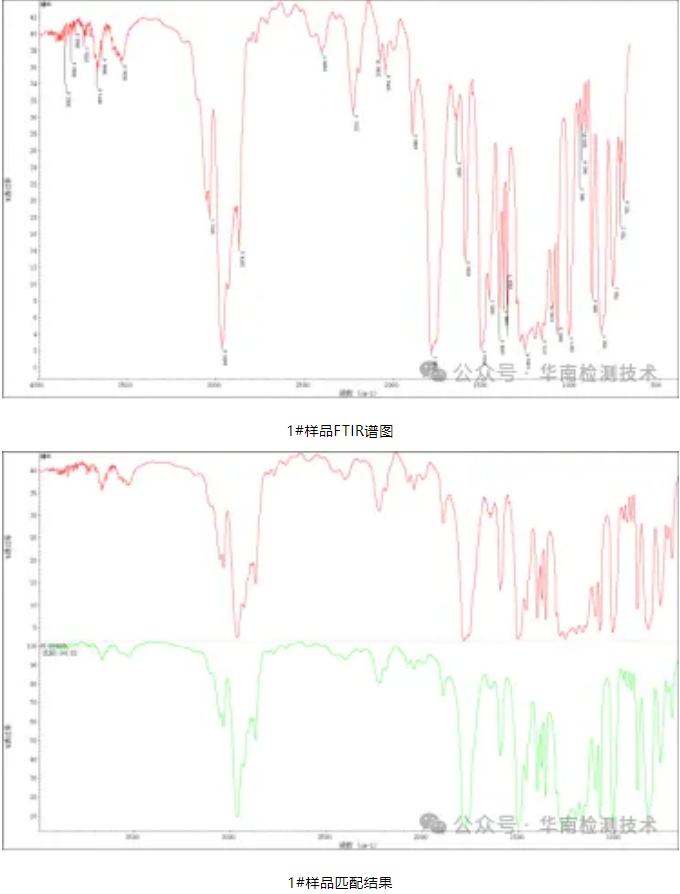

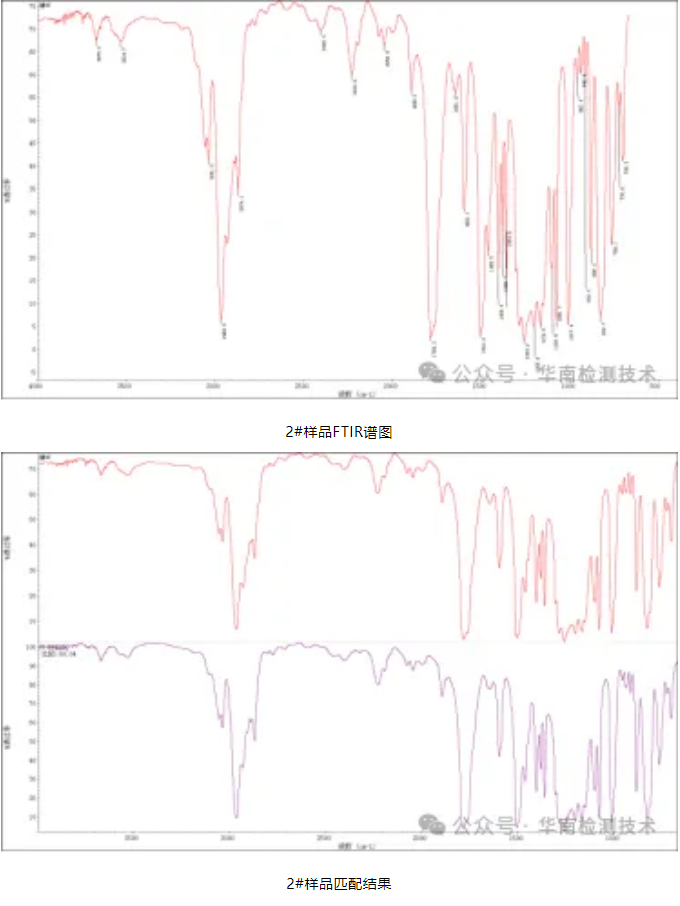

傅里叶红外光谱（FTIR）测试结果显示，1#NG样品和2#OK样品的红外光谱与3#原料PC S2000VR的匹配度分别为99.04%和94.82%。结果表明，虽然样品在使用过程中开裂，但其材料的化学结构并未发生显著变化。

3、DSC测试

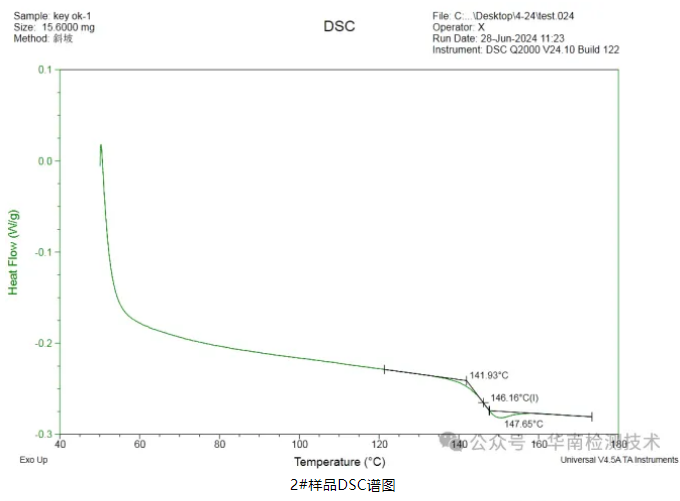

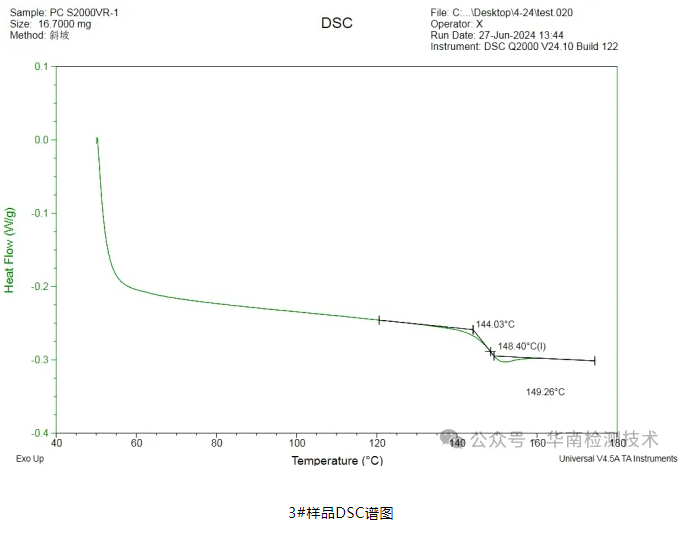

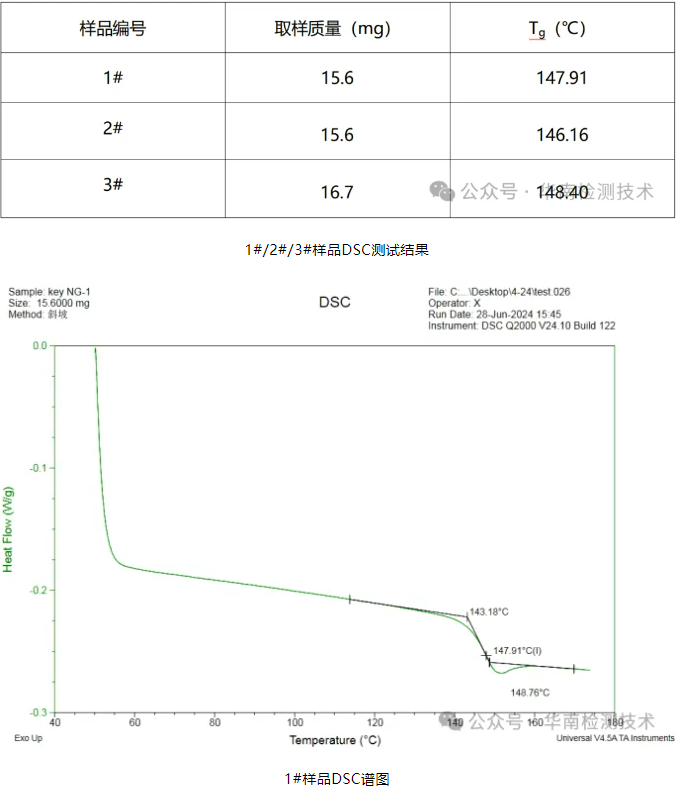

差示扫描量热法（DSC）测试结果显示，1#NG样品和2#OK样品的玻璃化转变温度（Tg）原材料略低于3#，但各种产品的强度和分子结构总体上差别不大。这进一步证实了材料的化学结构在开裂过程中保持了相对稳定。

4、GPC测试

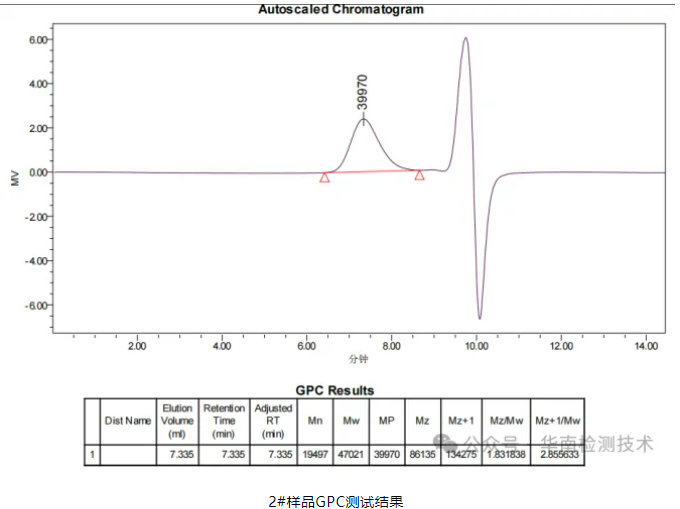

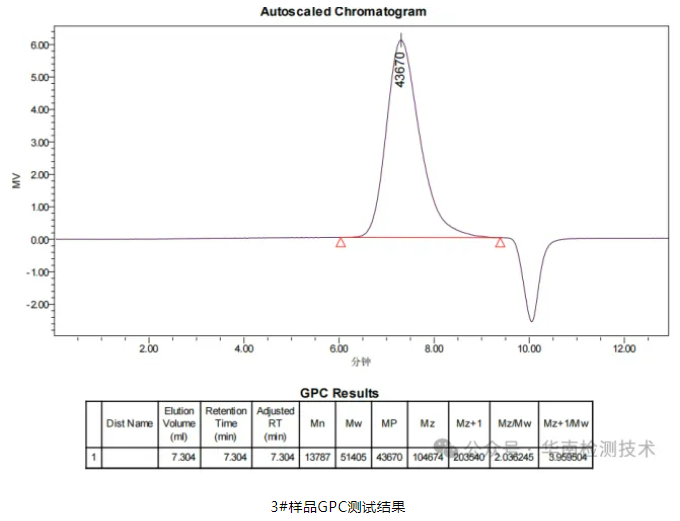

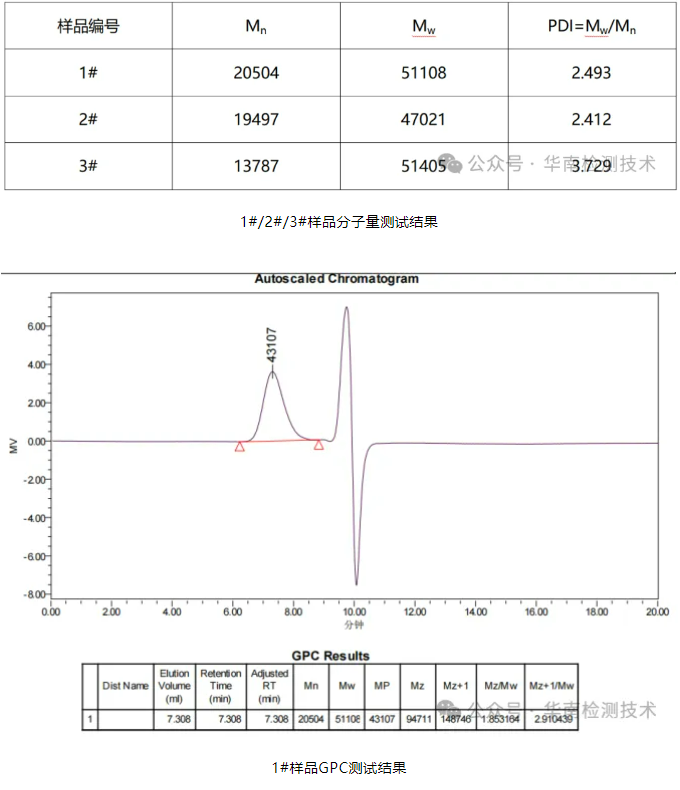

凝胶渗透色谱（GPC）测试结果显示，1#NG样品的重均分子量（Mw=51108与3#原材料（Mw=51405)差别不大，而2#OK样品的分子量（Mw=47021)有所减少。这说明2#样品在生产或使用过程中可能会经历一些影响其分子量的因素。

5、环境应力测试

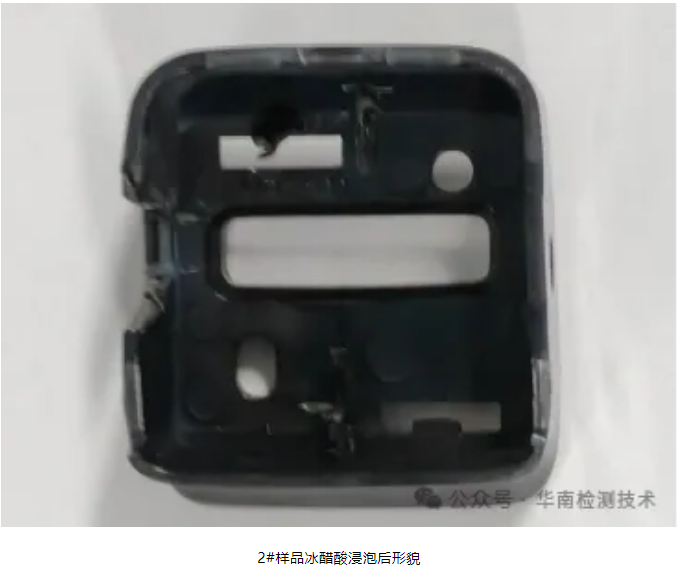

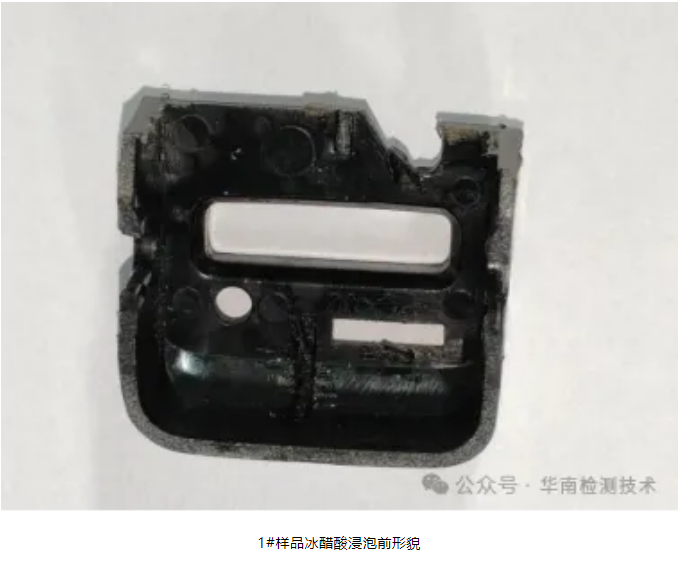

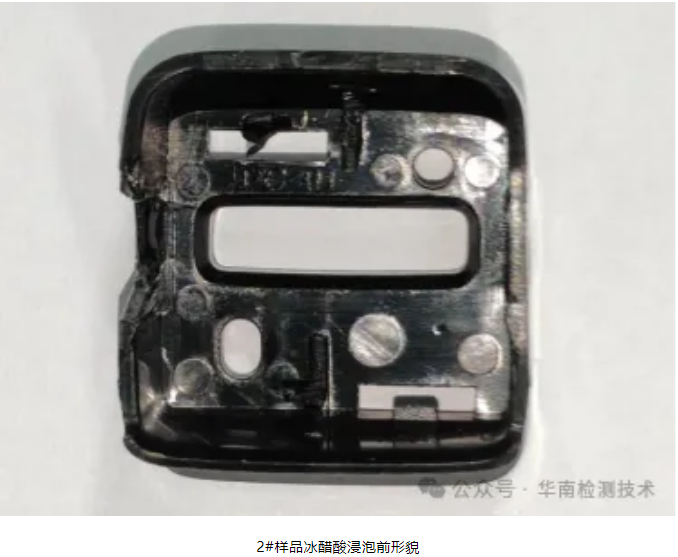

将1#和2#样品的部分试块浸泡在冰醋酸中2分钟，然后取出。结果表明，两种样品都没有明显开裂。这说明各种产品的内应力较小，不太可能是开裂的主要原因。

三、结论
根据上述测试结果，1#NG样品的材料无明显异常，推测其开裂的主要原因是服务过程中反复循环负荷引起的疲劳断裂。这种疲劳断裂在塑料零件中更为常见，尤其是在周期性应力的环境中。通过对样品断裂形状、化学结构、分子量和内应力的分析，技术人员可以更准确地评估塑料零件的可靠性和耐久性。

华南检测：http://www.gdhnjc.com/websiteMap

广东省华南检测技术有限公司基于材料科学工程和电子可靠性工程打造工业医院服务模式，借助科学的检测分析标准和方法、依托专业的工程技术人员和精密的仪器设备，帮助企业解决在产品研发、生产、贸易等多环节遇到的各种与品质相关的问题，工业CT 检测、失效分析、材料分析检测、芯片鉴定、DPA分析、芯片线路修改、晶圆微结构分析、可靠性检测、逆向工程、微纳米测量等专业技术测服务，欢迎前来咨询了解。
