一、失效背景：PTC电阻变大引发的“无法充电”困局

近期，我们接到一批某汽车T-BOX（车载远程信息处理器）的失效样品，客户反馈在产品使用过程中，PTC保险丝的阻值出现异常增大，触发了电源管理芯片的充电保护功能，最终导致设备完全无法充电。这种可靠性失效分析的难点在于，PTC元件本身外观往往完好无损，问题深藏于内部。为精准定位根因，我们启动了全面的电子元件失效分析流程。

二、第一步：严谨的电性能失效分析，锁定异常数据

任何失效分析的第一步都是复现和确认故障。我们使用高精度微电阻计对多个失效样品和良品进行对比测试。

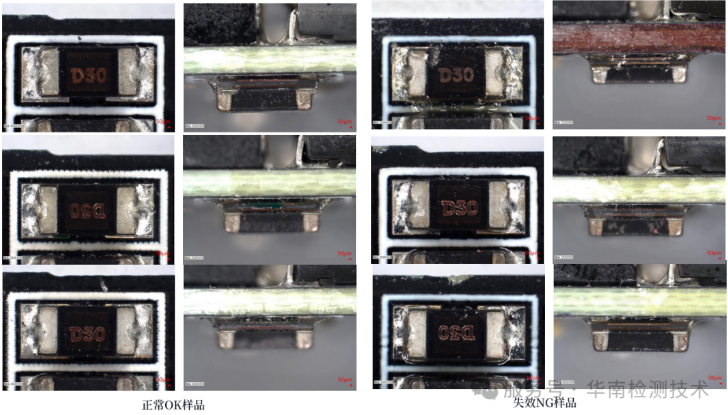

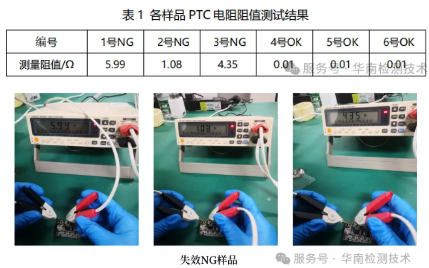

数据对比：良品PTC的阻值稳定在标称范围内（例如10-15mΩ），而失效样品的阻值普遍飙升至数百毫欧甚至更高。

初步判断：电性能测试直接证实了PTC电阻变大的现象，排除了误测可能。这一步骤是整个电性能失效分析的关键，它为我们后续的破坏性分析提供了明确的目标。

三、第二步：无损探伤，X-Ray透视下的内部观察

为了在不破坏样品的情况下窥探内部，我们将样品送入X-Ray透视检查装置。这是PCBA失效分析中常用的无损检测手段。

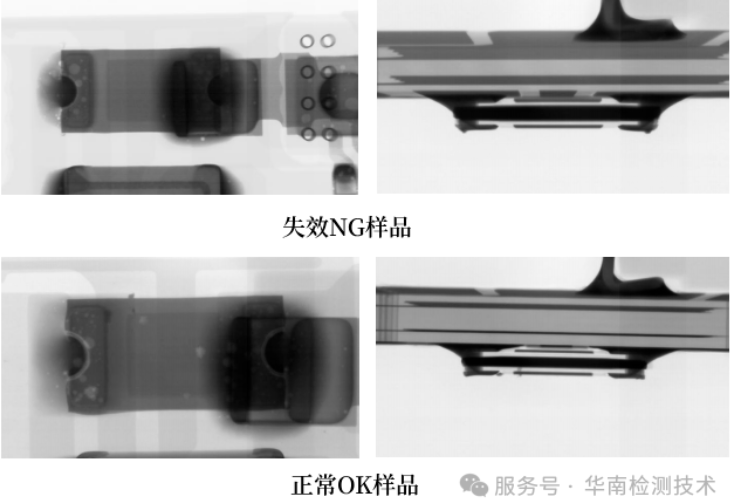

X-Ray检测结果：通过高分辨率X-Ray图像，我们将失效样品与正常样品进行比对。图像显示，两者的PTC芯片内部电极、焊接点均未见明显的开裂、空洞或烧毁痕迹。

X-Ray分析价值：X-Ray分析的结果表明，导致电阻增大的原因并非宏观的结构性损坏，如严重的焊接缺陷或机械裂纹。这引导我们将分析重点转向微观层面。

四、第三步：微观层面的深度剖析，截面SEM与EDS分析

为探究微观世界的秘密，我们采用高端的失效分析手段——对样品进行精密的镶嵌、研磨、抛光，制备出完美的横截面，然后在扫描电子显微镜（SEM）下进行高倍数观察。

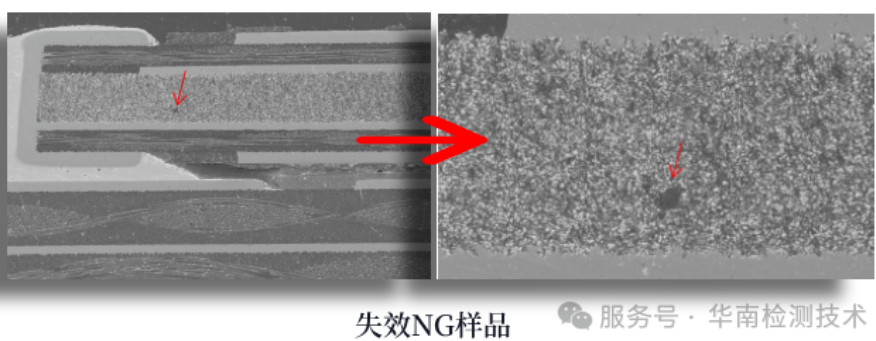

SEM形貌观察：在数千倍的放大倍数下，秘密浮出水面。正常样品的PTC内部功能陶瓷层及金属颗粒分布均匀、致密。而失效样品内部则暴露出明显的异常：部分区域的功能陶瓷颗粒存在局部团聚、分布不均的现象（如下图所示）。这种微观结构的不均匀性，直接破坏了PTC效应的均一性，导致整体阻值爬升。

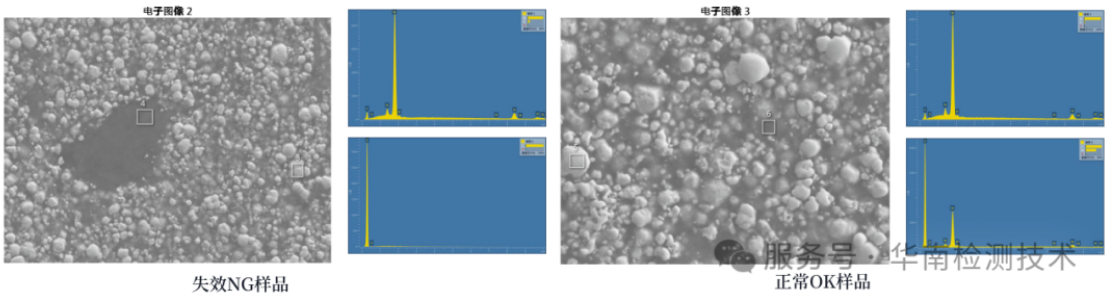

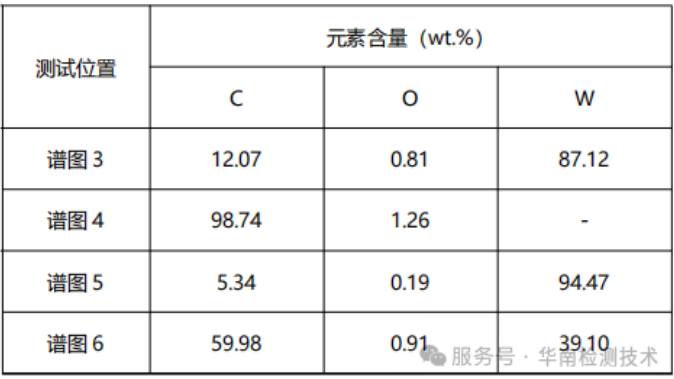

EDS元素分析：与此同时，我们利用能谱仪（EDS）对异常区域进行微区成分分析。检测结果显示，失效区域与正常区域的元素种类和比例基本一致，未发现腐蚀、迁移或外来杂质元素的介入。

综合论断：结合SEM和EDS结果，我们排除了外来元素污染的可能。失效分析结论直指内部制造工艺缺陷——金属颗粒/陶瓷颗粒的局部分布不均，是导致这次PTC电阻变大的根本原因。

五、总结：失效分析的价值与华南检测的专业支撑

综上所述，本次导致PTC电阻变大的根本原因，被锁定为其内部功能颗粒的微观结构不均匀。这种工艺缺陷在常规外观和X-Ray检查中无法察觉，唯有通过专业的失效分析流程，结合SEM/EDS等微观表征技术才能精准定位。

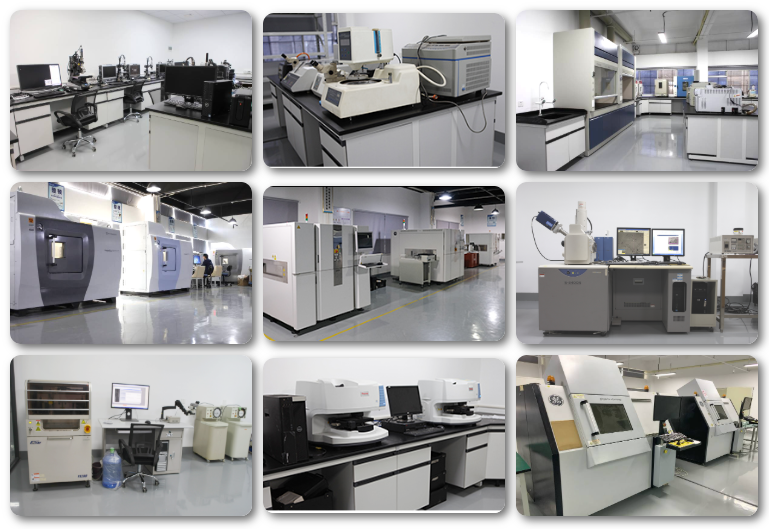

对于广大电子制造企业而言，一次全面的失效分析不仅是找到产品不良原因的手段，更是改进工艺、提升可靠性的基石。作广东省华南检测技术有限公司为专业的第三方检测机构，我们不仅拥有X-Ray、SEM/EDS等价值数百万的失效分析设备，更有一支经验丰富的工程师团队。我们能够快速响应，精准诊断，为您提供从电性能失效分析到PCBA失效分析的全流程技术服务，助您破解产品质量谜题，提升市场竞争力。
