工业CT无损检测技术全解析：如何透视产品内部的隐秘世界？

工业CT无损检测技术全解析：如何透视产品内部的隐秘世界？

引言

在现代制造业中，产品内部结构的完整性与一致性直接决定其性能与寿命。工业CT无损检测技术作为一种先进的检测手段，能够在不破坏样品的前提下，获取其内部三维结构信息。本文将从技术原理、核心优势、应用领域、实际案例及设备参数等多个维度，全面解析工业CT无损检测如何为产品质量保驾护航，帮助您深入了解这一技术的实际价值。

一、工业CT无损检测技术的基本原理

工业CT无损检测，即工业计算机断层扫描成像技术，利用X射线穿透物体，通过不同角度下的投影数据重建物体内部的三维图像。当X射线穿过样品时，不同密度和原子序数的材料对射线的吸收程度不同，探测器接收到的信号差异便形成了内部结构的数字影像。

核心设备如岛津SMX-225CT，其225kV的射线源能够穿透多种金属与非金属材料，结合高精度机械旋转台，实现微米级的扫描精度。通过专用软件重建，检测人员可以直观地观察产品内部的孔隙、裂纹、夹杂等缺陷，以及尺寸测量与逆向建模。

二、工业CT无损检测的核心技术优势

与传统破坏性检测相比，工业CT无损检测具有显著优势：

非破坏性：样品在检测后保持原样，尤其适用于贵重或唯一件。

内部可视化：可获取任意截面的二维图像及三维立体模型，清晰展示内部结构。

高精度：极限分辨率可达1-3微米，能够识别微小缺陷。

定量分析：支持孔隙率计算、壁厚分析、尺寸测量等量化指标。

这些优势使得工业CT无损检测成为航空航天、汽车、电子等领域质量控制的必备工具。

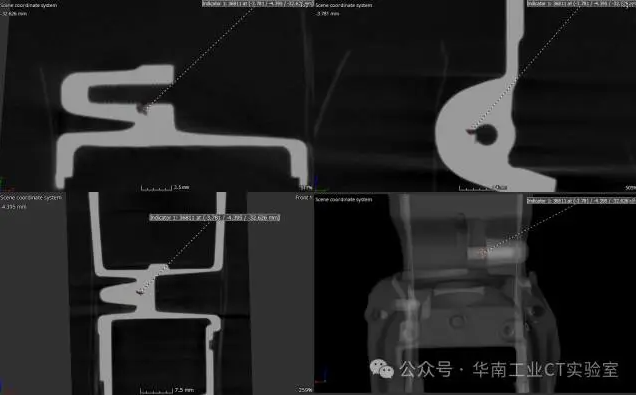

三、工业CT无损检测在航空航天领域的应用案例

航空航天零部件对可靠性要求极高，例如涡轮叶片内部冷却通道的铸造缺陷检测。某航空发动机厂商需检测一批高温合金叶片的内部气孔分布。使用岛津SMX-225CT设备，设定扫描电压180kV，焦点尺寸5μm，最终获得清晰的三维图像，准确识别出直径约50μm的微小气孔，并计算出孔隙率，为工艺改进提供了关键数据。

该案例充分展示了工业CT无损检测在复杂精密部件检测中的不可替代性。

四、工业CT无损检测的关键技术参数与样品要求

实际检测中，需根据样品特性调整参数。以岛津SMX-225CT为例：

样品尺寸限制：最大可检测300×400mm，重量不超过15kg。

分辨率与电压关系：极限分辨率约1-3μm，但受样品材质、尺寸影响。例如检测轻质材料时可选用较低电压，而高密度金属需提高电压保证穿透力。

检测结构分辨率匹配：要清晰观察某一特征（如120μm的孔隙），所需分辨率需达到24-40μm，即特征尺寸需为分辨率的3-5倍。这是因为投影需覆盖至少3-5个探元才能有效成像。

了解这些参数有助于客户合理评估检测可行性。

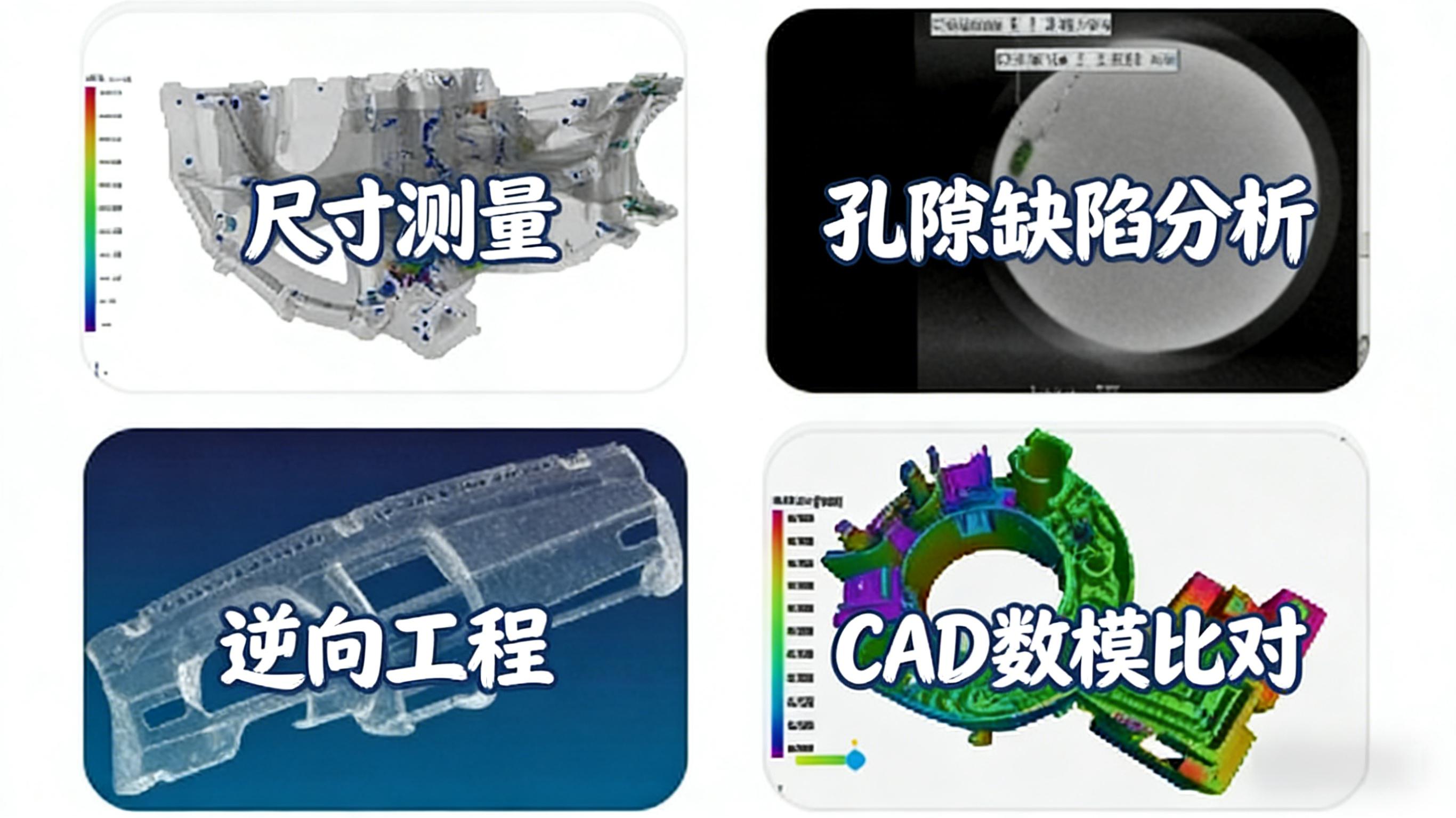

五、工业CT无损检测的多维度应用场景

工业CT无损检测的应用远不止缺陷检测，还包括：

尺寸测量：对内部复杂结构进行非接触三维测量。

逆向工程：通过扫描数据重建CAD模型。

装配分析：检查装配体内部配合情况。

失效分析：追溯产品断裂或失效的内部原因。

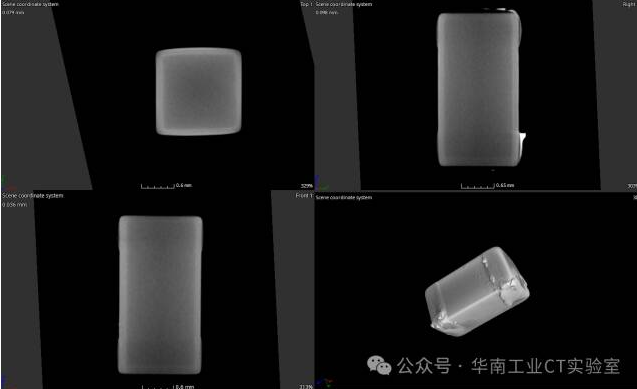

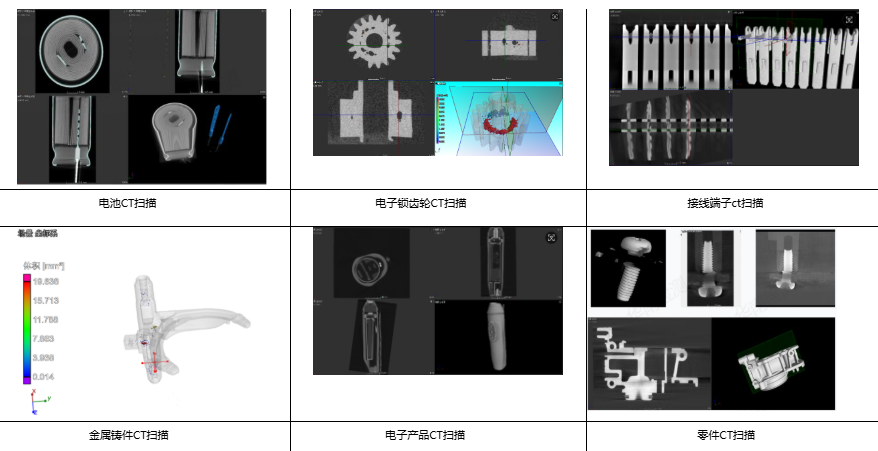

不同行业如电子元器件的焊点检测、汽车零部件的铸件分析、增材制造的内部质量监控，均可借助工业CT无损检测实现精准把控。

六、工业CT无损检测的流程与注意事项

一次标准的工业CT检测流程包括：

样品准备：确认尺寸、重量符合设备要求，必要时进行固定。

参数设置：根据样品材质、预期观察结构设定电压、电流、焦点尺寸及扫描分辨率。

扫描采集：样品旋转360°，采集数千张投影图。

图像重建：利用算法生成三维体数据。

数据分析：进行缺陷标注、尺寸测量、报告生成。

注意事项：分辨率并非越高越好，过高的分辨率会增加扫描时间与数据量，且未必能提升图像质量，需根据实际需求平衡。

七、工业CT无损检测的未来发展趋势

随着X射线源、探测器及算法的进步，工业CT无损检测正朝着更高分辨率、更快扫描速度、更智能分析方向发展。例如，采用平板探测器与锥束CT可实现大尺寸样品的快速扫描；人工智能辅助缺陷识别可大幅提升检测效率。未来，工业CT无损检测将在智能制造中扮演更重要的角色，成为数字化工厂的核心质量数据来源。

华南检测：http://www.gdhnjc.com

结语

工业CT无损检测技术为产品内部世界打开了透视之窗。无论是质量控制、工艺改进还是失效分析，它都提供了无可替代的精准数据。广东省华南检测技术有限公司配备岛津SMX-225CT等先进设备，致力于为客户提供专业、可靠的工业CT无损检测服务。如您有检测需求，欢迎联系我们，共同探索产品内部的隐秘世界。
