电容失效分析：从EOS击穿到电源失效的完整复盘

电容失效分析：从EOS击穿到电源失效的完整复盘

引言：为什么你的电源适配器会突然“罢工”？

在日常的电子产品研发或使用中，你是否遇到过电源适配器突然失效、设备无法启动的情况？拆开外壳，往往能闻到一股异味，甚至看到电解电容的防爆阀已经开启，电解液干涸。这背后究竟是什么原因？本文将通过我们失效分析实验室近期处理的一起真实电容失效分析案例，带你完整复盘整个检测流程。我们将从外部目检到内部微观结构观察，一步步揭示失效的真凶——EOS（过电应力）击穿。通过通俗易懂的解读，我们希望帮助电子工程师了解元器件失效分析的方法与价值，当你的产品遇到类似问题时，知道如何借助专业的失效分析检测机构找到根因。

一、专业解读：什么是电容失效分析？

简单来说，电容失效分析就是给失效的电容做一次彻底的“尸检”。电容在各种应力（电压、电流、温度、湿度）下，其内部材料会发生物理和化学变化，导致容量衰减、漏电流增大甚至短路。我们失效分析实验室的任务，就是通过一系列标准化的检测手段，找到导致电容失效的根本原因。这不仅仅是判断“坏了”，而是要回答“为什么会坏”——是设计裕量不足？是生产制造缺陷？还是使用过程中遇到了异常的电应力？对于硬件研发人员来说，一份详细的元器件失效分析报告，是改进设计、提升产品可靠性的关键依据。

二、案例还原：一次完整的电容失效分析全过程

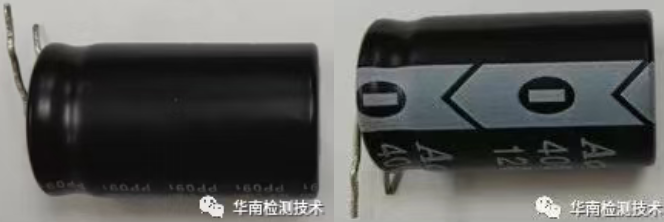

近期，一家电源适配器厂商发现其产品在客户端出现批量失效。他们将故障样品送到了我们失效分析检测机构，希望通过电容失效分析找出问题。以下是整个分析过程的实操还原：

第一步：外部目检——发现明显异常

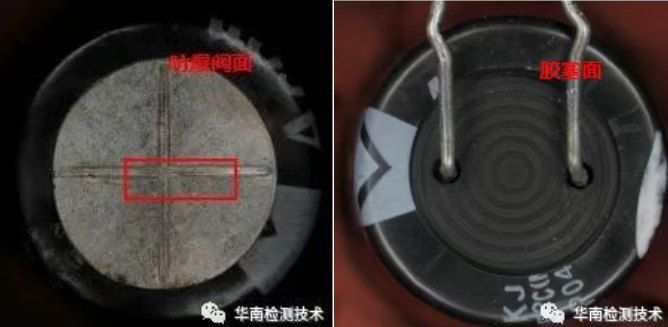

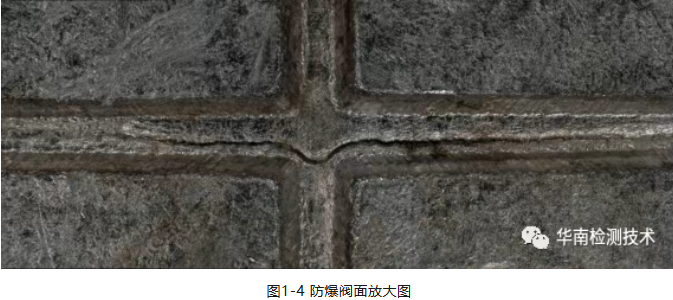

我们首先使用基恩士数码显微系统对电容外观进行观察。热缩管套和橡胶塞端看起来没有异常。但当我们将镜头对准底部的防爆阀时，问题显现了：防爆阀已经破裂，并且周围有明显的电解液漏液痕迹。这个现象初步将怀疑方向指向了内部压力过大。

第二步：X-Ray透视——排除结构装配问题

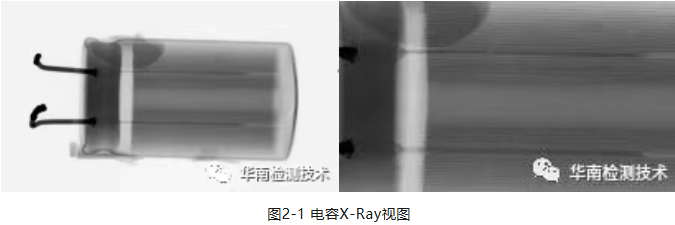

为了查看内部结构是否错位，我们使用DAGE-XD7500VR进行X-Ray透视。图像显示，电容内部的卷芯结构整齐，铝梗和引线连接正常。这一步排除了由于内部短路或装配不良导致的失效，将焦点进一步集中在电性能上。

第三步：性能测试——数据证实电性能恶化

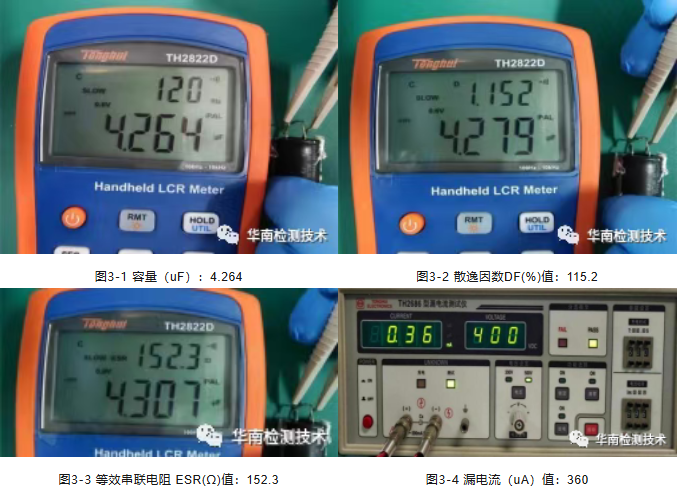

我们使用LCR电桥和漏电流测试仪对电容的关键参数进行了测量：

容量：标称值应该较高，实测仅剩4.264uF，几乎失效。

散逸因数DF：正常值通常较低，实测高达115.2%，说明介质损耗极大。

等效串联电阻ESR：正常值应在毫欧级，实测高达152.3Ω，这意味着电容已经无法起到滤波作用，且自身发热严重。

漏电流：正常值很小，实测高达360uA，表明绝缘性能已被破坏。

这些数据非常直观地告诉我们，这颗电容的内部介质已经严重劣化。

第四步：解剖内部检查——寻找物理证据

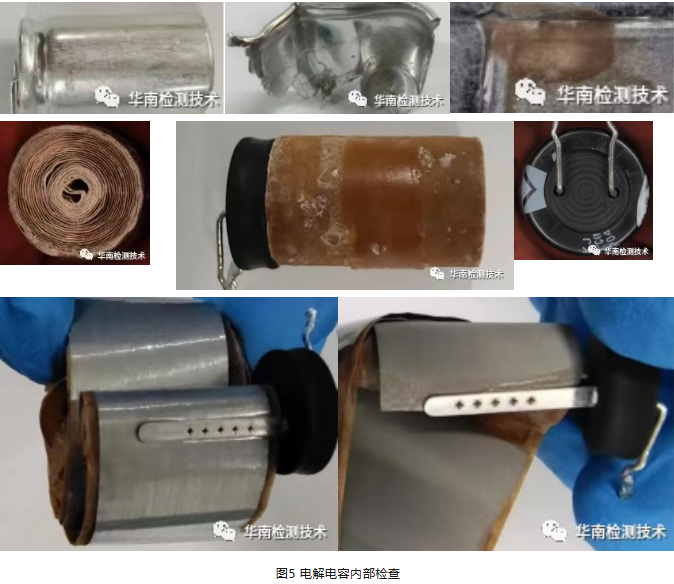

剥离热缩管，打开铝壳后，内部情况一目了然：芯子干枯、发黄，固定胶带破损，铝壳内壁甚至有黄色附着物。这些都是电容内部长时间高温、电解液干涸的典型特征。

第五步：SEM微观分析——锁定最终元凶

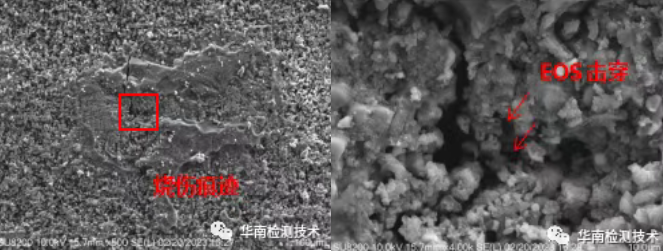

为了看清阳极铝箔的真实状态，我们将其放入日立SU8220扫描电子显微镜下观察。在高倍放大下，阳极铝箔表面出现了明显的烧伤结疤痕迹。这种特征形态是典型的EOS（过压或过流）击穿。这意味着在某一时刻，一个异常的电压或电流冲击直接击穿了氧化膜介质。

三、深度剖析：EOS击穿是如何发生的？

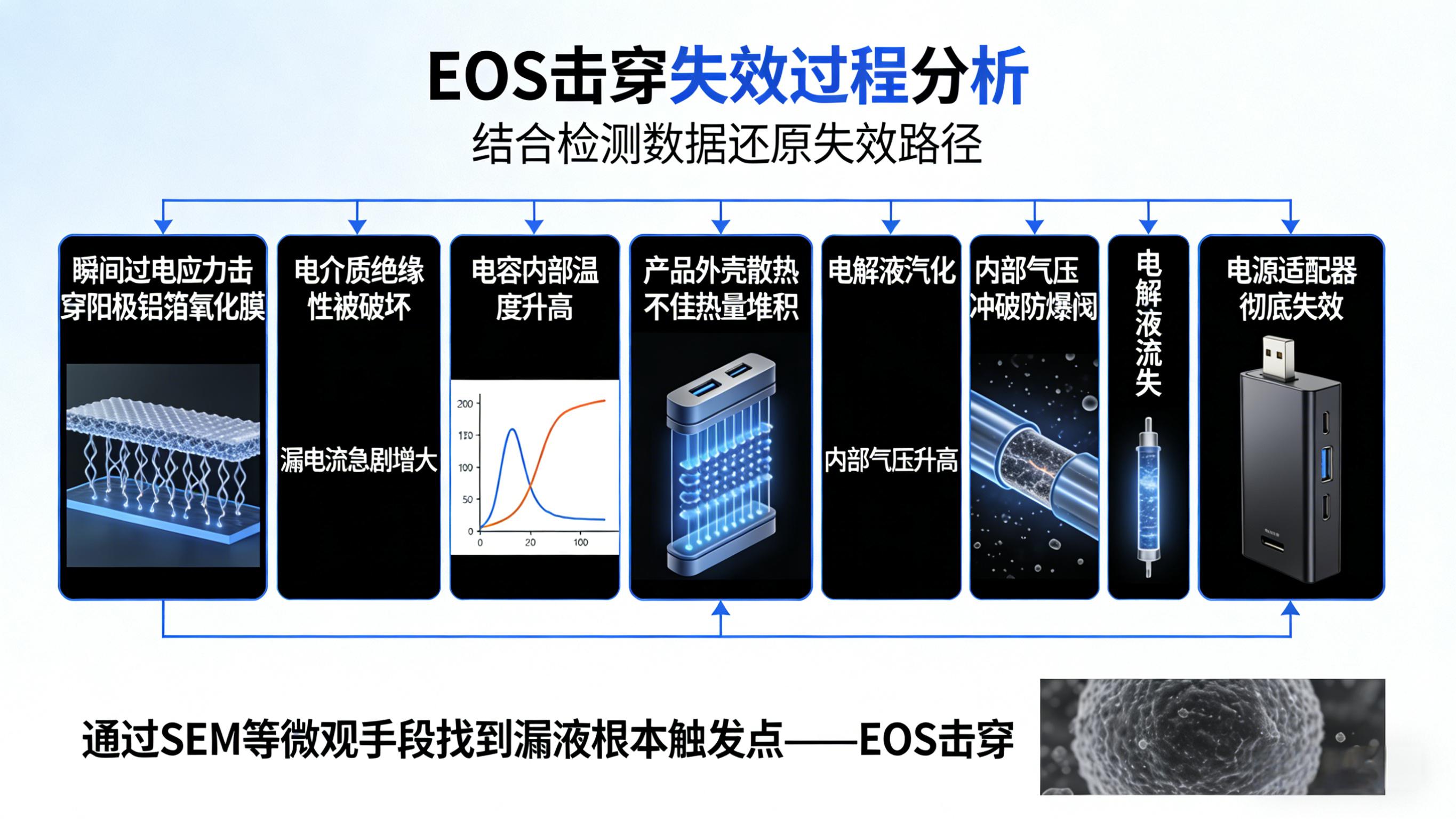

结合上述所有检测数据，我们还原了这次失效的发生过程：由于瞬间的过电应力（EOS）击穿了阳极铝箔的氧化膜，导致电介质的绝缘性被破坏。这使得漏电流急剧增大（实测360uA），电容内部温度随之升高。同时，由于产品外壳散热条件不佳，热量堆积无法散出，形成恶性循环，最终导致电解液汽化，内部气压冲破防爆阀，电解液流失，电源适配器彻底失效。这个案例告诉我们，电容失效分析不仅要看到表面的漏液，更要通过SEM等微观手段，找到导致漏液的根本触发点——EOS击穿。

四、延伸价值：元器件失效分析能为企业做什么？

通过这个案例，我们可以看到元器件失效分析的价值远不止于“找原因”。

明确责任归属：是来料问题，还是电路设计问题？精准的分析可以避免供应商与生产商之间的相互推诿。

指导设计改进：如果是电路中的浪涌电流过大，工程师就可以针对性地增加保护电路或选用更高耐压/耐纹波的电容。

降低综合成本：一次性的检测投入，可以避免大批量产品召回或客户投诉带来的巨大经济损失和品牌信誉度下降。

五、为什么选择我们作为你的失效分析检测机构？

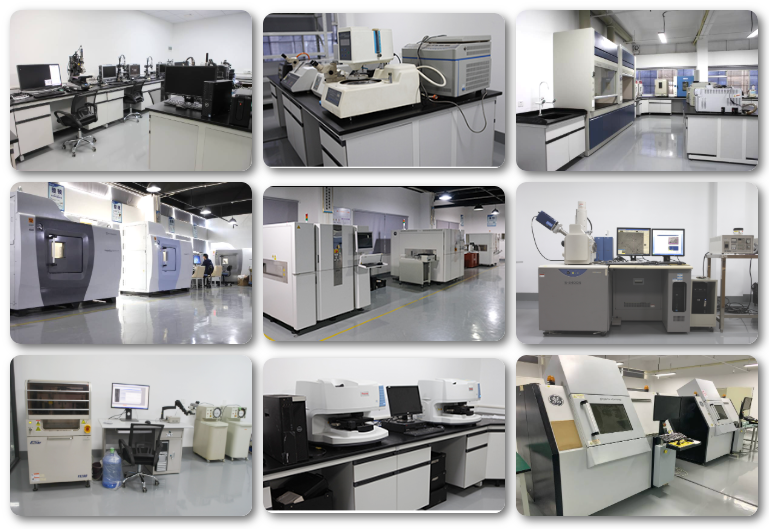

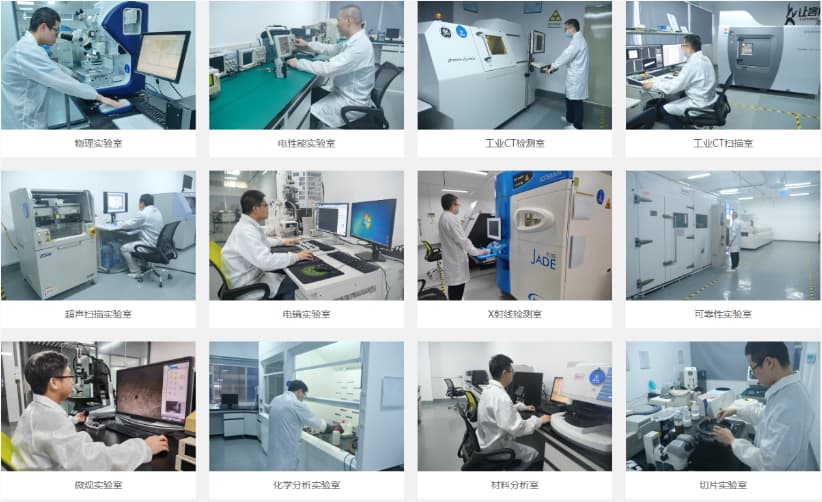

作为一家专业的失效分析检测机构，我们广东省华南检测技术有限公司的失效分析实验室配备了基恩士数码显微系统、DAGE-X射线检测设备、日立高分辨扫描电镜等一系列先进设备。我们不仅能做电容失效分析，还能覆盖电阻、IC、PCB板等各类元器件失效分析。我们的工程师团队经验丰富，能够严格按照检测流程，为你提供严谨、客观、可追溯的检测报告。如果你正在寻找可靠的第三方分析机构，我们期待为你服务。
