您是否正在为电子产品的BGA焊接空洞率过高而烦恼？或者苦于无法在不破坏样品的情况下，看清塑封器件内部的细微结构？本文将为您详细介绍工业CT无损检测技术的核心原理与应用优势。您将了解到该技术如何实现高精度内部尺寸测量与缺陷分析，特别是针对电子半导体行业。同时，我们还将结合广东省华南检测技术有限公司的岛津SMX-225CT设备，为您解析工业CT无损扫描的样品要求、分辨率极限以及如何通过科学的数据解读，快速定位产品失效原因，帮助您的工厂降低次品率，满足高标准出货要求。

一、什么是工业CT无损检测？核心技术原理解析

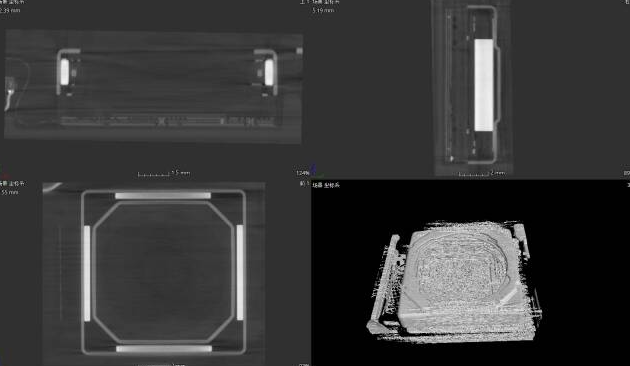

工业CT无损检测，全称工业用计算机层析成像技术，它如同给产品拍了一组超高精度的“三维X光片”。通过工业CT无损扫描，设备围绕样品旋转采集海量投影数据，再经由算法重建出样品内部的立体影像。

这项技术的核心价值在于“无损”。与传统的破坏性切片分析不同，工业CT检测能在不切割、不损坏样品的前提下，一次性获取样品内外所有结构的几何信息和材质信息。这使得它成为分析电子元件内部焊接质量、材料内部孔隙率的黄金标准。作为专业的工业CT检测机构，我们利用这一技术，能清晰地看到塑料、陶瓷等封装材料内部金属引线的连接情况。

二、岛津225CT硬实力：高分辨率成像，洞察细微缺陷

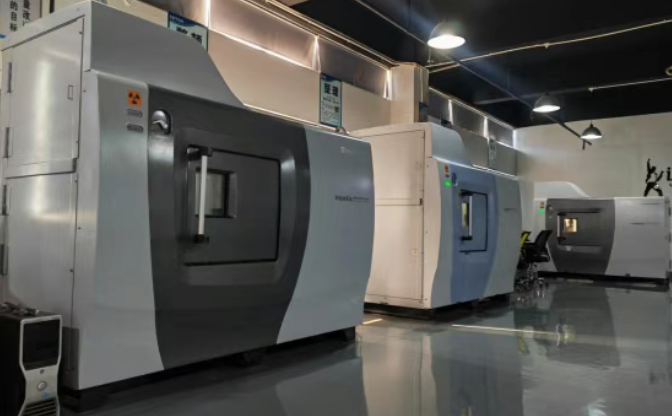

在工业CT无损扫描的实际操作中，设备的硬件参数直接决定了检测能力的上限。我们实验室引进了岛津SMX-225CT工业CT系统，其225kV的电压配置，足以穿透大多数电子元器件及小型精密零部件。

对于电子行业客户普遍关注的内部孔隙率问题，这台设备展现出了卓越的性能。在最佳条件下，其极限分辨率可达1-3微米左右。这意味着，即使是头发丝直径几十分之一的微小缺陷也无处遁形。当然，分辨率会视样品的成分材质、尺寸以及所选电压而定——样品尺寸越大，分辨率会相应降低。我们始终依据您需要观测的结构尺寸，来反向推演并设定最佳的检测参数，确保每一张工业CT无损检测图像都清晰、可靠。

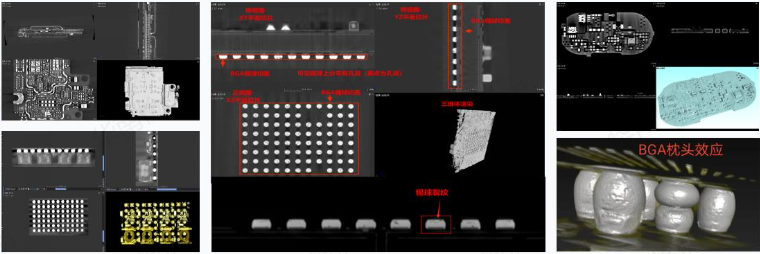

三、工业CT在BGA焊接空洞率分析中的实操案例

空洞率是影响BGA（球栅阵列封装）可靠性的关键指标。过高或过大的空洞，会在产品使用过程中因热应力集中导致焊点开裂。传统的切片分析不仅耗时，而且只能看到单一截面，存在漏检风险。

我们曾为一家电子组装厂提供工业CT无损检测服务。客户反馈某批次产品的BGA焊点在功能测试中偶发失效。通过工业CT无损扫描，我们对整块PCB板上的BGA焊点进行全检。三维重建后的图像清晰地展示了焊球内部空洞的尺寸、数量和位置分布。我们发现，部分焊球内部出现了直径超过焊球直径25%的大空洞，这正是导致失效的元凶。基于我们的工业CT检测报告，客户迅速调整了回流焊温度曲线，将空洞率控制在了行业标准（如IPC-7095）要求的范围内，成功避免了大规模的质量事故。

四、样品须知：如何确保工业CT检测数据的准确性

为了保证工业CT无损检测结果的精确可靠，送检样品需要满足一定的物理条件。根据岛津SMX-225CT设备的工作台规格，我们有以下几点要求供您参考：

尺寸与重量： 样品最大尺寸需控制在300*400mm以内，最大重量不超过15KG。超出此范围，将无法在转台上进行精准旋转扫描。

分辨率与可观测性： 您需要关注的分辨率并非单纯指设备极限，而是与待测结构强相关。通常，需要观测的结构尺寸，必须是分辨率的3-5倍。例如，若您想观测一个直径120μm的孔隙，理论上我们需要将扫描分辨率设置为24-40μm，才能确保该孔隙在探测器上覆盖3-5个探元，从而获得清晰可辨的图像。

材质与电压： 不同材质对X射线的吸收率不同。我们会根据您样品的预估材质组成，自动匹配最佳的225kV电压档位，以平衡穿透力和图像对比度。

五、与传统检测方法对比：工业CT的独特优势

很多客户会问，我们有X射线透视设备，也有三坐标测量仪，为什么还需要工业CT无损检测？这恰恰体现了工业CT检测的不可替代性。

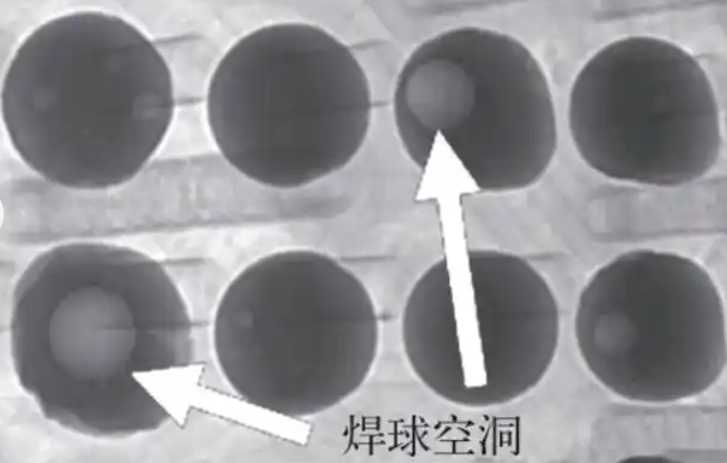

相较于传统2D X-Ray： X-Ray只能提供样品的叠加平面图像，无法区分前后景深的信息。而工业CT无损扫描提供的是真三维体数据，可以任意切片、旋转，精确测量内部缺陷在Z轴方向的具体位置和三维体积。

相较于三坐标测量： 三坐标只能测量样品的外形尺寸，对于隐藏在内部的腔体或结构无能为力。工业CT无损检测则可以同时完成内外结构的全尺寸测量，并输出通用的STL模型，直接用于逆向工程或与原始设计数据进行对比分析。

六、权威检测标准与数据解读服务

作为一家专业的工业CT检测机构，我们深知一份严谨的报告对于您决策的重要性。我们的所有检测流程和判定依据，均严格参考国内及国际通用的检测标准，如GB/T（国家标准）以及电子行业的IPC系列标准等。

华南检测中心：https://www.gdhnjc.com/news_x/380.html

在出具报告后，我们的工程师团队还会为您提供一对一的报告解读服务。我们会向您解释每一个关键指标的含义，如孔隙率的具体数值、缺陷的尺寸公差等，帮助您的研发或品控人员真正看懂数据，并将这些数据转化为改进生产工艺的有效依据。选择我们，不仅是选择一次工业CT无损检测服务，更是选择了一个可靠的技术合作伙伴。
