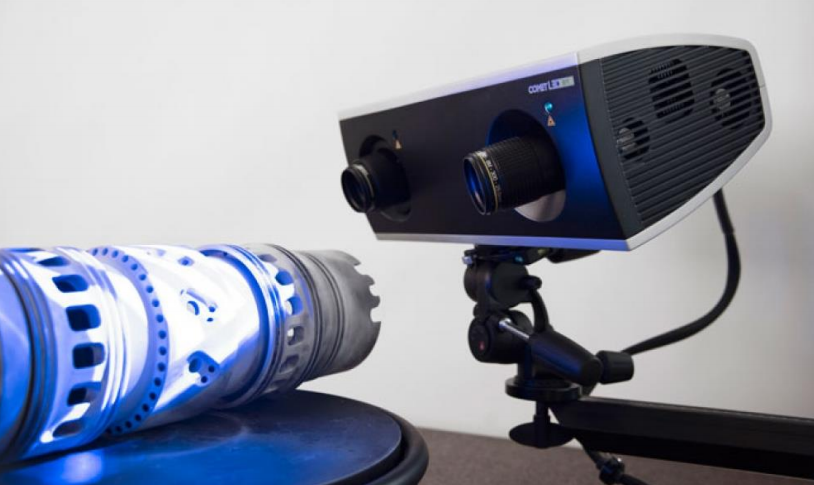

三维蓝光扫描介绍
———————————————————————————————————————————————————————————
三维扫描分为蓝光和白光，白光三维扫描就是测量实物表面的三维坐标点集，得到的大量坐标点的集合称为点云。蓝白光的区别在于所有的结构光原理，白色和蓝色的是不同的光栅发挥的颜色，所以才分白色和蓝色，在理论上，以避免一些蓝光的光学干涉的环境和提高测量精度也很容易实现。 蓝光扫描是一种高精度尺寸测量方法，可将物体扫描成三维模型，在此基础上进行一系列尺寸测量。它是通过在物体表面投射蓝光光栅，使用高精度相机拍摄产生畸变的光栅图像，以实现物体表面三维轮廓的扫描测量，后经过处理得到物体的三维数据模型。 |  |
三维蓝光扫描的优势和特点
———————————————————————————————————————————————————————————
蓝光三维扫描最大的特点是可以过滤多数环境光，在环境光干扰严重的情况下，白光扫描仪无法工作抑或扫描结果不尽人意，这时，蓝光扫描仪凭借自己特点优势，就能充分发挥作用了。
具体表现在：
1、适应各种环境，即使在不同的环境条件下，也能保持产品的稳定性和精度。
2、现在市场上用得比较多的都是白光的三维扫描仪，但白光的三维扫描仪不如蓝光三维扫描仪抗干扰能力强。蓝光扫描抗光线干扰能力强，在光环境复杂的情况下也能进行高精度扫描。其所涉及的领域更广（工业领域相对较多）、适用性更强，可以进行三维扫描、逆向工程以及自动化检测等。
3、多功能设置且操作简单，获得尺寸精确，可靠且可重复的结果。
三维蓝光扫描的应用
———————————————————————————————————————————————————————————
蓝光三维扫描适用于各种工业部件的质量控制和数字化处理，可快速获取高精度三维扫描数据，应用涵盖电子部件、塑料件、钣金件、铸件在内的多种产品，适用于航空航天、汽车制造、电子、模具制造、牙模、精细工艺品、珠宝、生物科学、考古鉴定、地理测量，工业设计等不同行业，还能在电影与游戏制作等通过三维扫描获取产品外部整体点云，然后用软件合成出gif、flash或html5动画，实现逼真3D动画效果，3D产品展示，是新型实用的现代网络产品宣传展示方式，应用范围极其广泛。
精美的工艺品、生活用品、厨房小家电、工业零部件、汽车配饰、发动机、汽车外壳，这些产品从图纸到精美的产品前，都需要去把控其设计细节（实物的尺寸及尺寸的偏差），蓝光扫描仪可准确测量这些细微之处的尺寸和尺寸偏差。细节的微小偏差逃不过蓝光扫描仪的“慧眼”，尺寸的偏差可通过不同的颜色标注出来，带领我们去领略不同零件的细节美，去管控成型质量、装配精度等。除此以外，蓝光扫描仪可以对实物进行逆向建模，从而获得实物的二维尺寸图纸。
在工业应用方面主要表现在：
1、辅助装配
蓝光扫描设备，可以基于扫描数据实现虚拟装配，通过软件分析提前发现装配过程中的干涉点，如某套模具的滑车机构在更换备件的过程中因局部干涉导致无法正常装入，如果没有蓝光扫描介入，钳工需要反复安装，并观察发生干涉的区域，分多次手动去除。我们可以用蓝光扫描仪分别对新、老滑车进行了扫描，通过数据对比找到了铸件的不吻合区域，同时，利用该设备的反投影技术，准确的在新滑车上标示了需要去除的区域，之后，借助数控设备快速完成干涉去除工作，最终，新滑车将顺利装入完成替换。

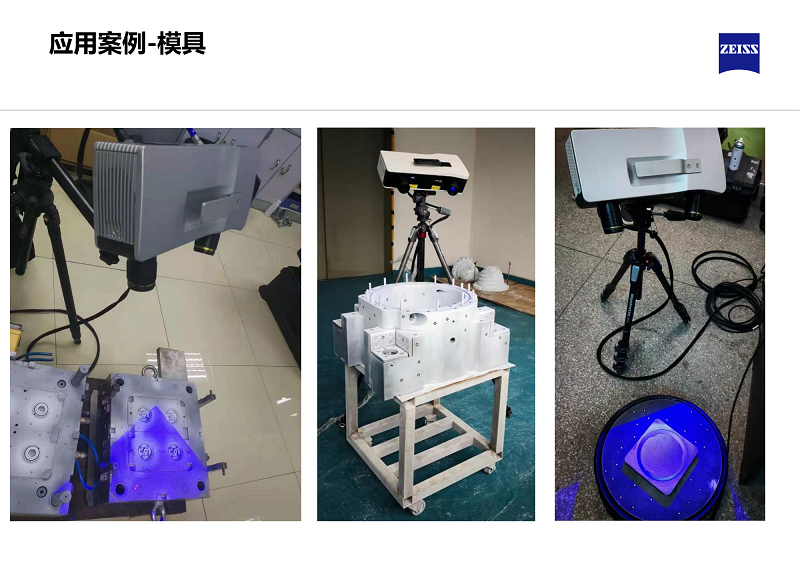

2、模具复制
模具复制相对于模具制造有着更高的要求，其本质区别在于我们制作的新模具不再是要求和加工数据一致，而是要与已有的在产模具一致，以保证新模具能够快速的投入生产，同时保证生产出的零件与原有零件各方面尺寸和形状参数保持高度一致。此时，我们也是借助蓝光扫描设备获得现有模具的数据，并逆向成曲面，再基于此数据进入正常的加工制造环节。
3、数据备份和恢复
蓝光设备引入后，我们针对交付的模具，会对成形敏感的拉延工序进行全面扫描，并留存数据。当零件质量发生波动时，再次对模具进行扫描，通过与之前留存的数据对比，可以辅助分析零件质量波动的原因，同时，依托留存的数据，可以通过数控机床对模具状态进行快速的恢复。

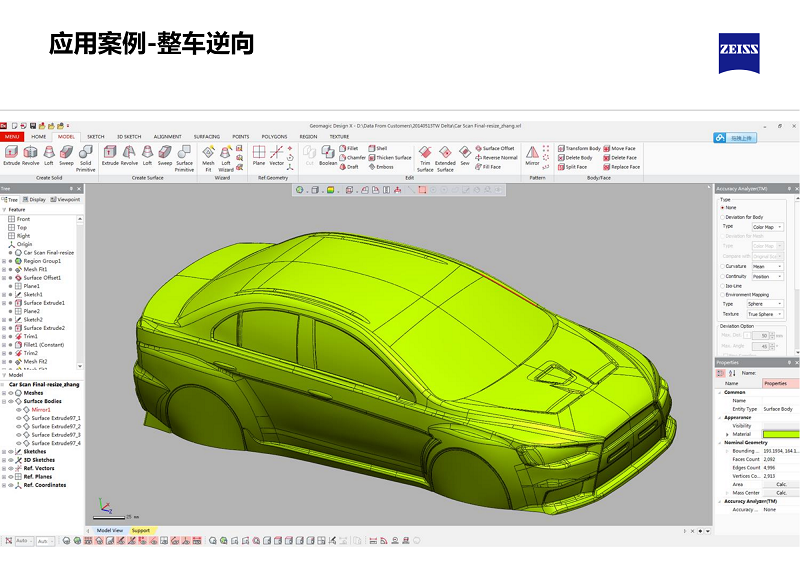

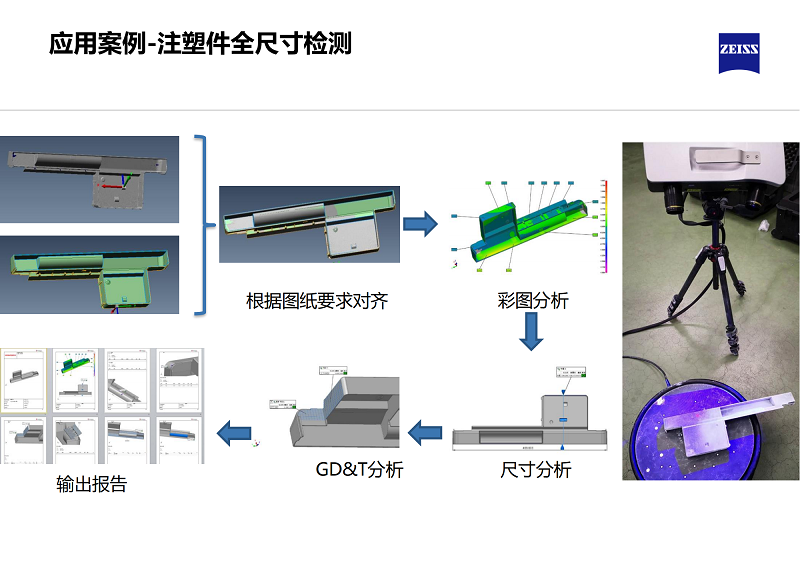

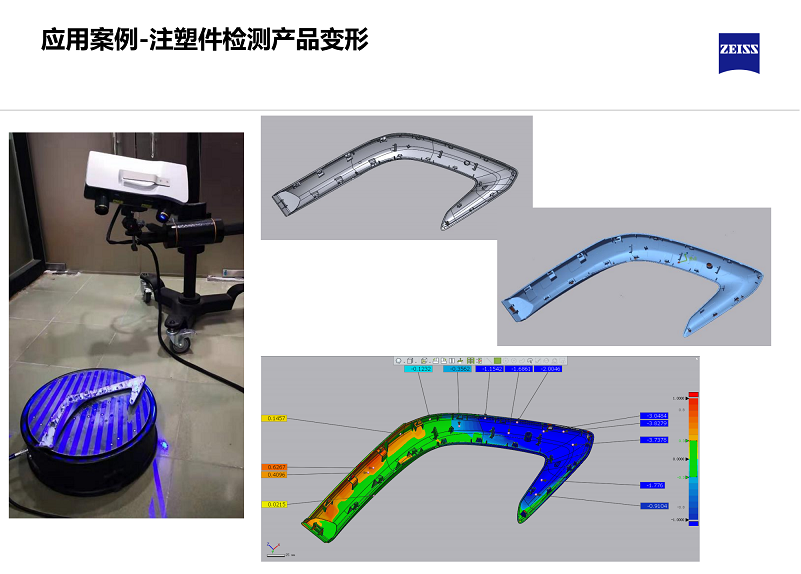

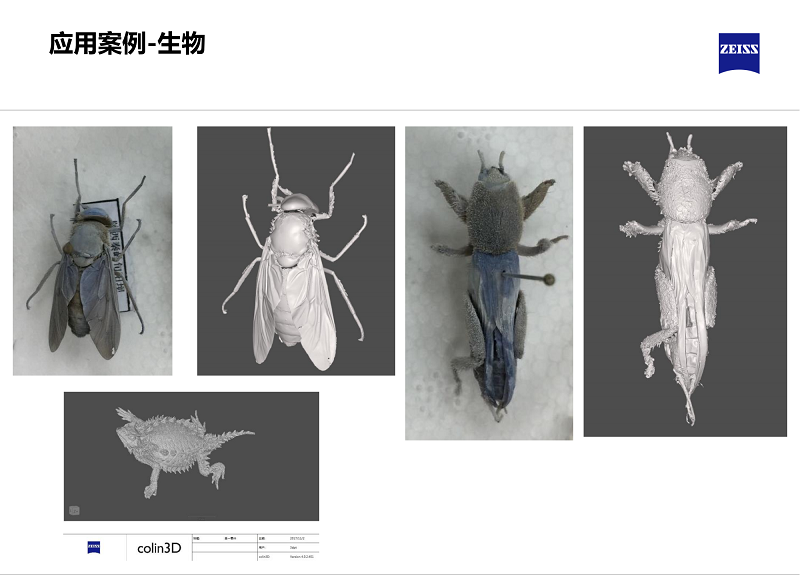

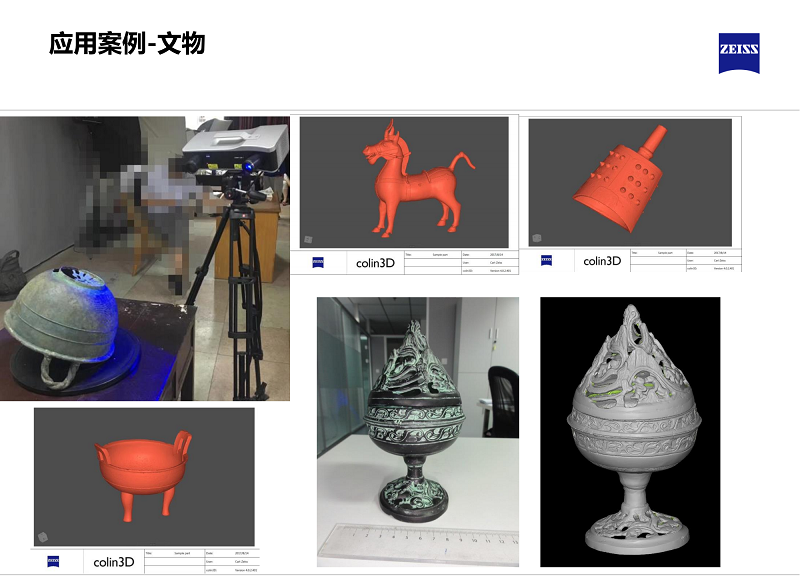

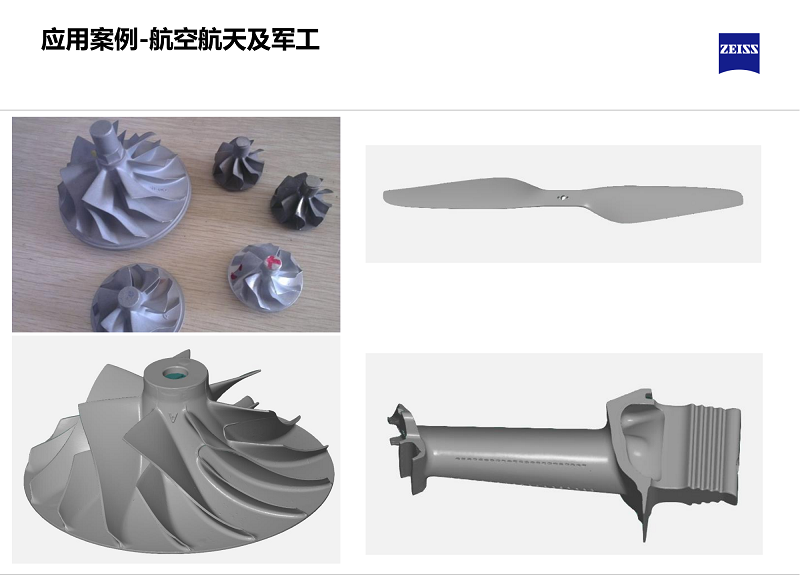

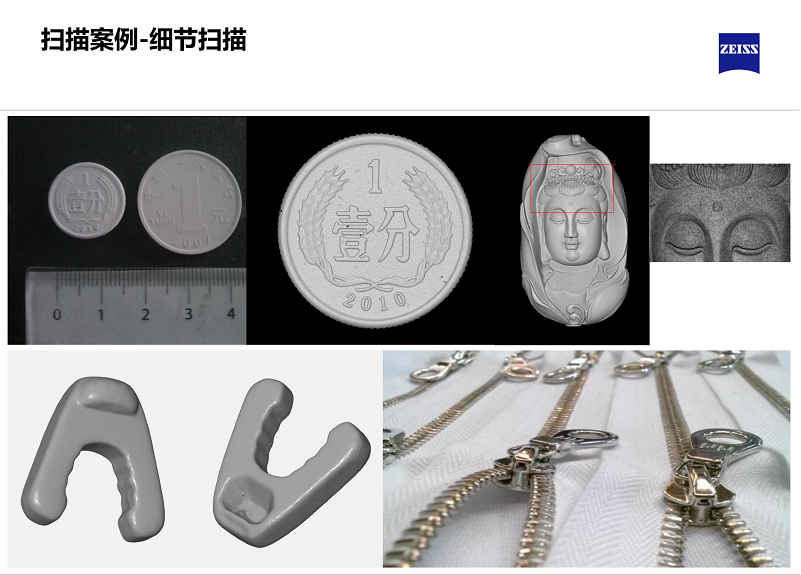

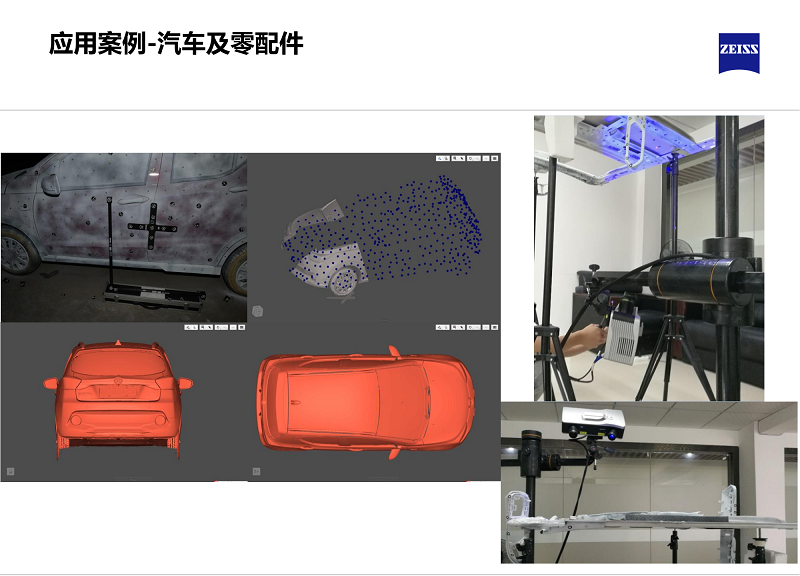

三维蓝光扫描的应用案例
———————————————————————————————————————————————————————————
