PCB/PCBA失效分析

———————————————————————————————————————————————————————————

在电子产业迈向高密度与无铅化的当下,PCB及PCBA的技术水平和质量把控正遭遇巨大考验。从设计到生产的每个环节,都需要对工艺和原材料实施更精细的监管。然而,当下正处于技术与工艺的更替阶段,客户对于PCB制程及组装的认知存在较大差异。这使得诸如漏电、线路及孔的开路、焊接缺陷、爆板分层等失效问题频发,不仅引发供应商与用户间的质量责任争议,更造成严重的经济损失。


因此,对PCB及PCBA失效现象展开深入分析,通过系统全面的分析验证,精准定位失效根源,深度挖掘失效机理,对于提升产品质量、优化生产工艺、妥善处理失效事故仲裁具有不可替代的重要意义。

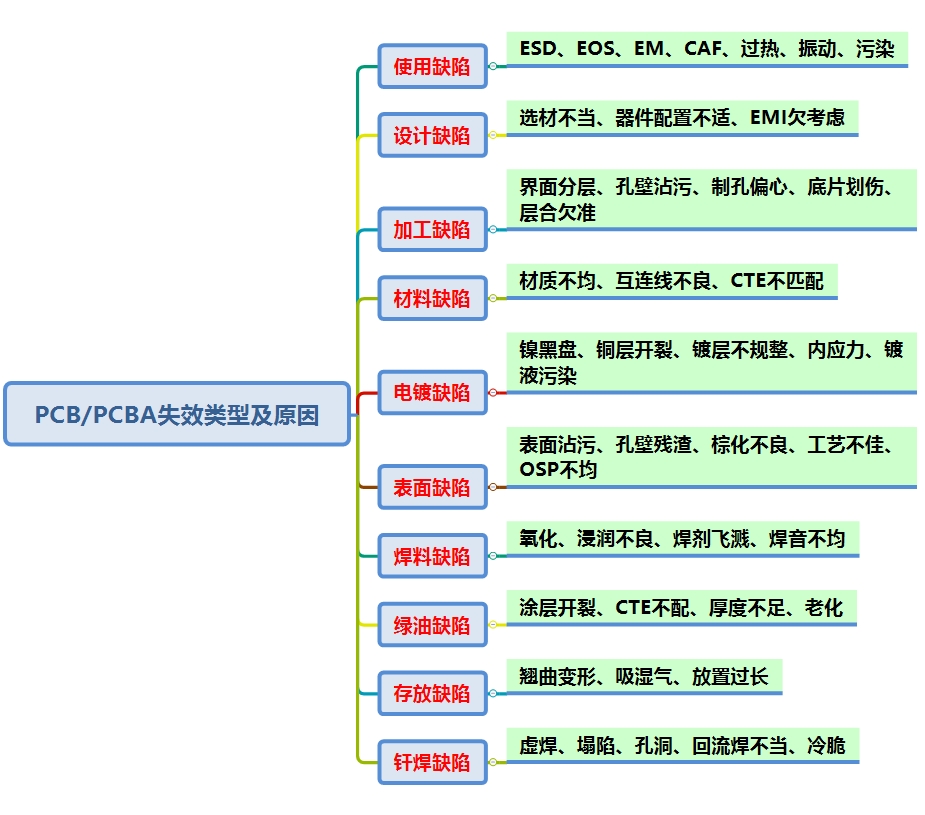

PCB/PCBA的失效模式:

———————————————————————————————————————————————————————————

按材料分有陶瓷电路板,氧化铝陶瓷电路板,氮化铝陶瓷电路板,线路板,PCB板,铝基板,高频板,厚铜板,阻抗板,PCB,超薄线路板,超薄电路板,印刷(铜刻蚀技术)电路板等。

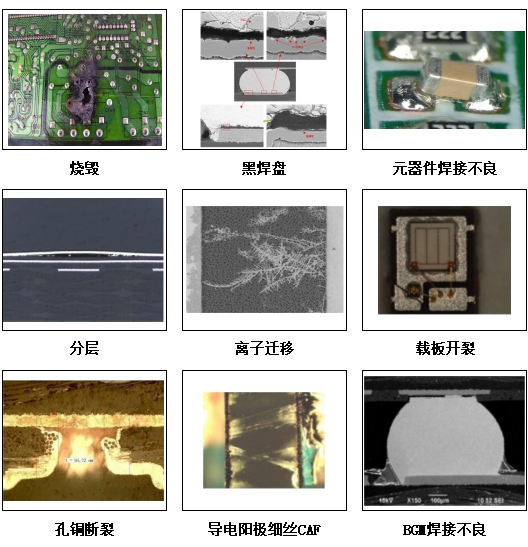

失效模式:爆板、分层、短路、起泡,焊接不良,腐蚀迁移等。

PCB/PCBA失效分析


国家认可资质背书

————————————————————————————————————————————————————

华南检测


1650445105342495.jpg华南检测专注PCB/PCBA失效分析与故障归零领域十余年,拥有国家认可CNAS/CMA认证实验室,汇聚拥有10+年经验专家团队,累计完成超1000+案例。依托高精度检测设备与全流程技术方案,精准定位失效根源,助力企业快速止损,保障产品可靠性!



实力

CNAS/CMA双认证实验室,报告全国认可,助您提升品牌口碑

出具权威检测报告,明确责任归属,减少纠纷成本



谨慎

72小时完成检测,加急服务至快24小时出具初报告

24小时受理需求,常规检测48小时出报告,加急服务快至12小时提供初稿



团队

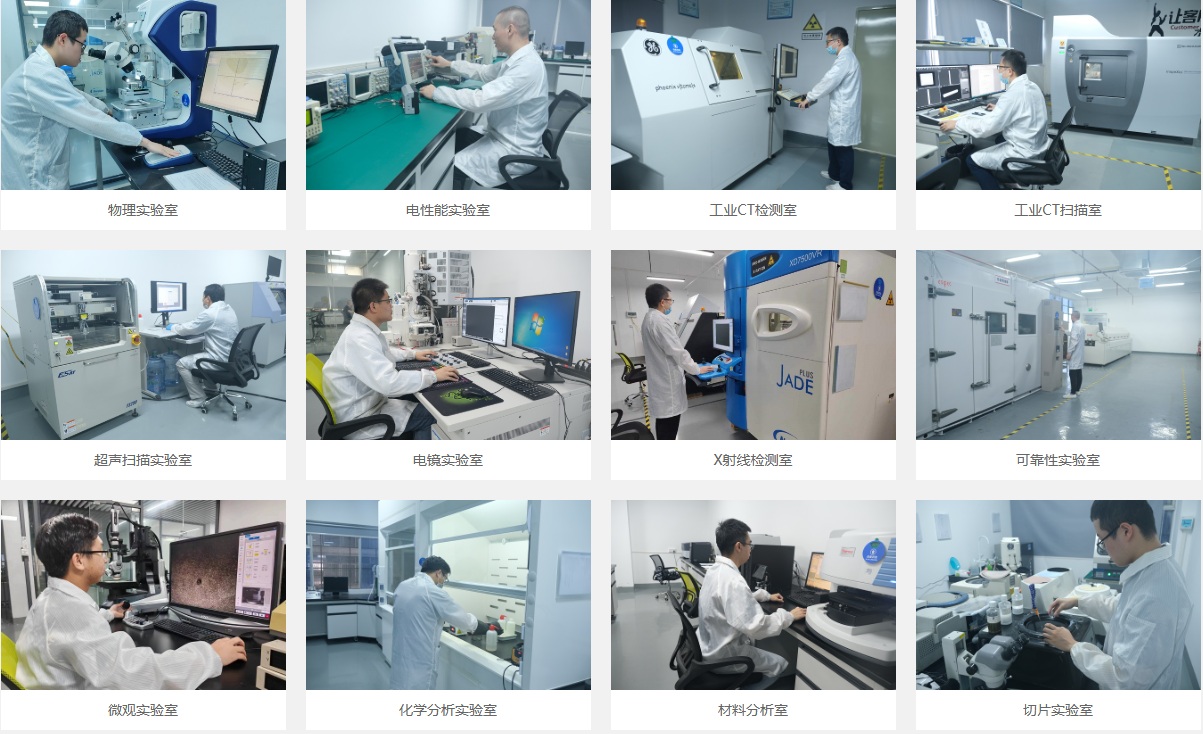

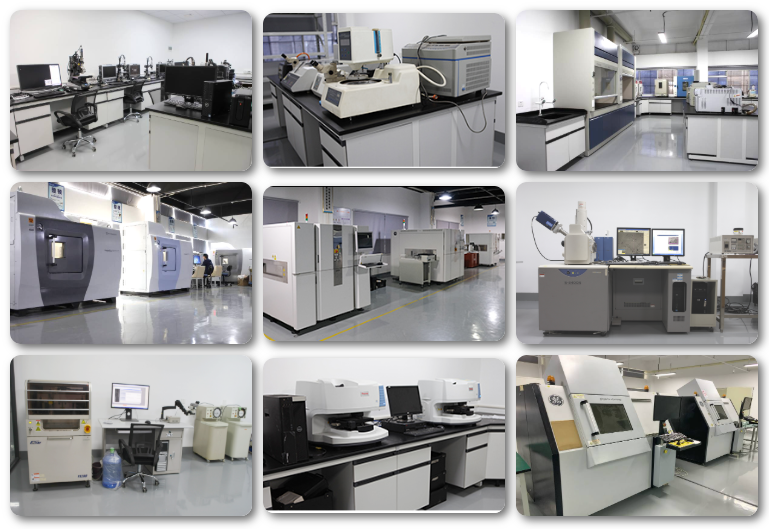

10+年经验工程师团队,配备SEM/EDS/X-Ray等千万高端设备,准确率99%

从失效定位→根因分析→改进建议→预防措施,一站式解决生产痛点。

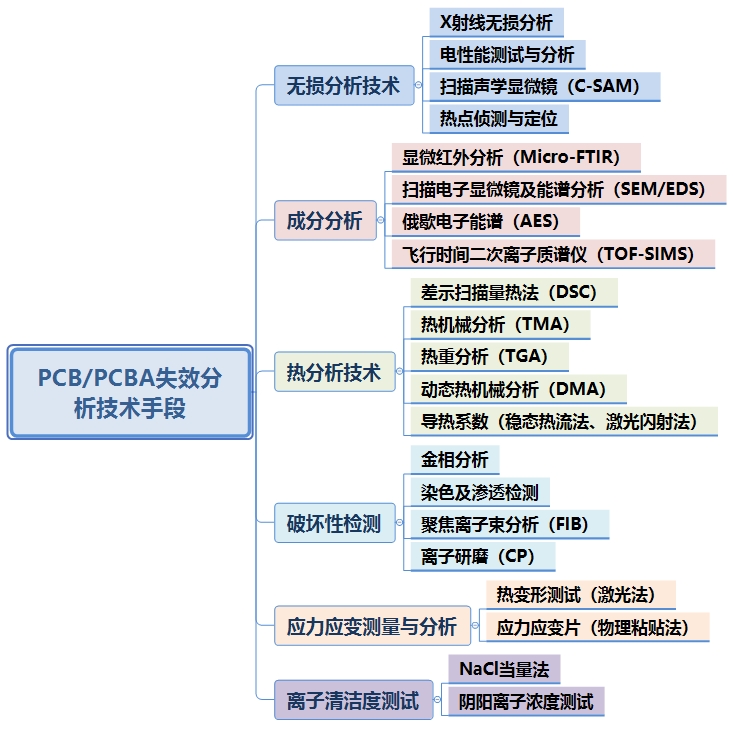

检测项目

————————————————————————————————————————————————————

●无损检测:外观检查,X射线透视检测,三维CT检测,C-SAM检测,红外热成像

电性能测试击穿电压、耐电压、介电常数、电迁移

破坏性能测试:染色及渗透检测

热分析:差示扫描量热法(DSC)、热机械分析(TMA)、热重分析(TGA)、动态热机械分析(DMA)、导热系数(稳态热流法、激光散射法)

●表面元素分析扫描电镜及能谱分析(SEM/EDS)、显微红外分析(FTIR)、俄歇电子能谱分析(AES)、X射线光电子能谱分析(XPS)、二次离子质谱分析(TOF-SIMS)

PCB/PCBA失效分析


失效分析流程

————————————————————————————————————————————————————

(1)失效背景调查:产品失效现象?失效环境?失效阶段(设计调试、中试、早期失效、中期失效等等)?失效比例?失效历史数据?

(2)非破坏分析:X射线透视检查、超声扫描检查、电性能测试、形貌检查、局部成分分析等。

(3)破坏性分析:开封检查、剖面分析、探针测试、聚焦离子束分析、热性能测试、体成分测试、机械性能测试等。

(4)使用条件分析:结构分析、力学分析、热学分析、环境条件、约束条件等综合分析。

(5)模拟验证实验:根据分析所得失效机理设计模拟实验,对失效机理进行验证。

注:失效发生时的现场和样品务必进行细致保护,避免力、热、电等方面因素的二次伤害。


PCB/PCBA失效分析项目

———————————————————————————————————————————————————————————

PCBA板外观检查(板面腐蚀、电迁移、分层、变色、开路短路、掉件、焊接不良等等)

PCBA无铅工艺参数评价(润湿角、空洞、裂纹、IMC等等);

环境试验后的焊点晶须生长;

芯片引脚键合剪切强度;

镀层厚度、漆膜厚度。


失效分析测试须知

———————————————————————————————————————————————————————————

1、线路板的线路图

2、失效背景信息收集

3、NG品与良品各3各以上

4、测试周期:7-10个工作日



PCB/PCBA失效分析服务范围

———————————————————————————————————————————————————————————

1、PCB检测(可焊性、锡须、抗拉/剪切强度、染色起拔、切片、电迁移等);

2、可靠性与环境试验(温循、盐雾、振动冲击);

3、失效分析(润湿不良、爆板、分层、CAF、开路、短路);

4、可靠性评价。
